مقایسه سنسورهای NPN با PNP

تاریخ انتشار : 2024/01/25

تفاوت سنسورهای NPN در برابر PNP: تفاوت‌های کلیدی توضیح داده شده



درک تفاوت‌های بین سنسورهای NPN و PNP برای هر فردی که در زمینه اتوماسیون صنعتی فعالیت می‌کند، بسیار مهم است. این سنسورها اجزای اساسی سیستم‌های کنترلی هستند و آگاهی از نحوه عملکرد آن‌ها می‌تواند بهره‌وری و قابلیت اطمینان عملیات شما را به میزان قابل‌توجهی افزایش دهد. این راهنمای جامع، ماژول‌ها و سنسورهای NPN و PNP را به‌صورت شفاف توضیح می‌دهد، نحوه عملکرد آن‌ها را تشریح می‌کند و به شما کمک می‌کند تصمیم بگیرید کدام نوع برای کاربردهای شما مناسب‌تر است.



فهرست مطالب



1. سنسورهای NPN و PNP در اتوماسیون چیستند؟
2. ترانزیستورهای NPN و PNP چگونه عمل می‌کنند؟
   1. ترانزیستورهای NPN
   2. ترانزیستورهای PNP
3. NPN در مقابل PNP: تفاوت کلیدی چیست؟
   1. جریان و پیکربندی خروجی
   2. سیم‌کشی و قطبیت
   3. جدول: سنسورهای NPN در مقابل PNP
4. چگونه سنسورهای NPN و PNP را به ورودی PLC سیم‌کشی کنیم؟
   1. سیم‌کشی سنسور NPN
   2. سیم‌کشی سنسور PNP
   3. نکاتی برای سیم‌کشی صحیح
5. کدام نوع سنسور برای سیستم کنترل شما مناسب است؟
   1. سازگاری با PLCها
   2. استانداردهای صنعتی
   3. الزامات کاربرد
   4. مشاوره و پشتیبانی
6. سؤالات متداول
7. نتیجه‌گیری

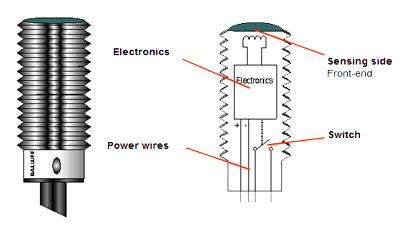

سنسورهای گسسته حالت جامد (Solid-state Discrete Sensors) عملکردی مشابه یک کلید دارند، با این تفاوت که جریان فقط در یک جهت عبور می‌کند. تجهیزات حالت جامد قابل‌اعتماد، اقتصادی، کوچک و سریع هستند. تنها عیب آن‌ها این است که باید جهت عبور جریان را بدانید. NPN و PNP اصطلاحات فنی برای نوع ترانزیستوری هستند که برای سوئیچ کردن خروجی استفاده می‌شود. نوع ترانزیستور، جهت عبور جریان را تعیین می‌کند.







سنسورهای NPN و PNP در اتوماسیون چیستند؟

در حوزه اتوماسیون صنعتی، سنسورها نقش حیاتی در تشخیص تغییرات شرایط فیزیکی و ارسال سیگنال‌ها به سیستم‌های کنترلی مانند PLCها (کنترل‌کننده‌های منطقی قابل برنامه‌ نویسی) دارند. در میان آن‌ها، سنسورهای NPN و PNP کاربرد گسترده‌ای دارند، اما این اصطلاحات دقیقاً به چه معنا هستند؟

NPN و PNP به نوع ترانزیستور مورد استفاده در خروجی سنسور اشاره دارند. این ترانزیستورها جریان عبوری را در مدار سنسور کنترل می‌کنند:

• ترانزیستورهای NPN: که با عنوان تجهیزات «سینک‌کننده» (Sinking) نیز شناخته می‌شوند، هنگامی که یک ولتاژ مثبت به پایه (Base) اعمال شود، اجازه می‌دهند جریان از امیتر (Emitter) به کلکتور (Collector) جریان پیدا کند.
• ترانزیستورهای PNP: که با عنوان تجهیزات «منبع‌دهنده» (Sourcing) شناخته می‌شوند، هنگامی که ولتاژ پایه نسبت به امیتر منفی باشد، اجازه می‌دهند جریان از کلکتور به امیتر جریان پیدا کند.

درک نوع ترانزیستور مورد استفاده اهمیت دارد، زیرا این موضوع بر نحوه اتصال و ارتباط سنسور با سایر بخش‌های سیستم کنترل تأثیر می‌گذارد. استفاده از سنسور صحیح، سازگاری را تضمین کرده و از آسیب احتمالی به تجهیزات شما جلوگیری می‌کند.







ترانزیستورهای NPN و PNP چگونه عمل می‌کنند؟



برای درک نحوه عملکرد سنسورهای NPN و PNP، آشنایی با اصول اولیه ترانزیستورها ضروری است.



ترانزیستورهای NPN

یک ترانزیستور NPN از یک لایه نیمه‌رسانای نوع P تشکیل شده است که بین دو لایه نیمه‌رسانای نوع N قرار گرفته است. هنگامی که یک ولتاژ مثبت نسبت به امیتر به پایه (Base) اعمال می‌شود، امکان عبور جریان بزرگ‌تری از کلکتور به امیتر فراهم می‌شود. در مورد یک سنسور NPN:

• خروجی به کلکتور متصل است.
• هنگامی که سنسور فعال می‌شود، جریان را از بار به سمت زمین تخلیه می‌کند.





ترانزیستورهای PNP

در مقابل، یک ترانزیستور PNP دارای یک لایه نیمه‌رسانای نوع N است که بین دو لایه نوع P قرار گرفته است (ساختار P-N-P). برای فعال شدن هدایت، پایه باید نسبت به امیتر دارای بایاس منفی باشد (که معمولاً به VBE ≈ -۰٫۷V نیاز دارد) و در نتیجه جریان از امیتر به کلکتور عبور می‌کند. در مورد یک سنسور PNP:



• ترمینال خروجی به امیتر متصل است.
• هنگامی که سنسور فعال می‌شود، جریان را از منبع تغذیه مثبت (از طریق مسیر امیتر→کلکتور ترانزیستور) به بار می‌رساند تا بار تغذیه شود.
• برای تکمیل مدار، بار باید به زمین متصل شود.



NPN در مقابل PNP: تفاوت کلیدی چیست؟

درک تفاوت‌های بین این دو نوع سنسور برای استفاده صحیح از آن‌ها بسیار مهم است.

جریان و پیکربندی خروجی

سنسورهای NPN:



• جریان از بار وارد سنسور شده و سپس به زمین می‌رود.
• خروجی سنسور Active Low است؛ یعنی هنگام فعال شدن، مسیری به سمت بخش منفی مدار ایجاد می‌کند.
• اغلب به آن‌ها سنسورهای Sinking (تخلیه‌کننده جریان) گفته می‌شود.



سنسورهای PNP:



• جریان از سنسور وارد بار شده و سپس به زمین می‌رود.
• خروجی سنسور Active High است؛ یعنی هنگام فعال شدن، بار را به بخش مثبت مدار متصل می‌کند.
• به‌عنوان تجهیزات خروجی Sourcing (منبع‌دهنده جریان) شناخته می‌شوند.





سیم‌کشی و قطبیت



سیم‌کشی سنسور در سنسورهای NPN و PNP با یکدیگر متفاوت است:

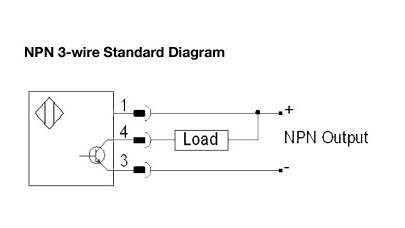

سیم‌کشی سنسور NPN:



• سنسورهای سه‌سیمه: قهوه‌ای (ولتاژ مثبت)، آبی (زمین)، مشکی (خروجی).
• بار بین ولتاژ مثبت و خروجی سنسور متصل می‌شود.

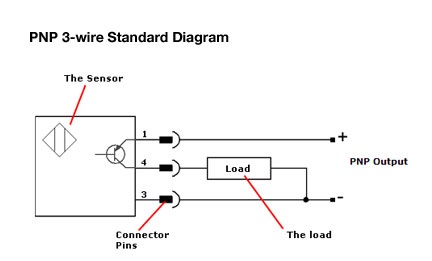

سیم‌کشی سنسور PNP:



• رنگ سیم‌ها مشابه است.
• بار بین خروجی سنسور و زمین متصل می‌شود.









جدول: سنسورهای NPN در مقابل PNP

ویژگیNPN Sensor (Sinking)PNP Sensor (Sourcing)
جهت جریان	بار → سنسور → زمین	سنسور → بار → زمین
وضعیت خروجی هنگام فعال بودن	ایجاد مسیر به سمت توان منفی (زمین)	ایجاد مسیر به سمت ولتاژ مثبت
کاربرد متداول	استفاده با ماژول‌های ورودی PLC که ورودی‌های Sinking را انتظار دارند	استفاده با PLCهایی که ورودی‌های Sourcing را انتظار دارند



درک این اصول پایه به شما کمک می‌کند سنسور مناسب را برای کاربردهای کنترل صنعتی خود انتخاب کنید.





چگونه سنسورهای NPN و PNP را به ورودی PLC سیم بندی کنیم؟

سیم‌کشی صحیح سنسور برای عبور جریان و عملکرد کلی سیستم کنترل شما ضروری است. بیایید نحوه سیم‌کشی هر دو نوع سنسور را بررسی کنیم.

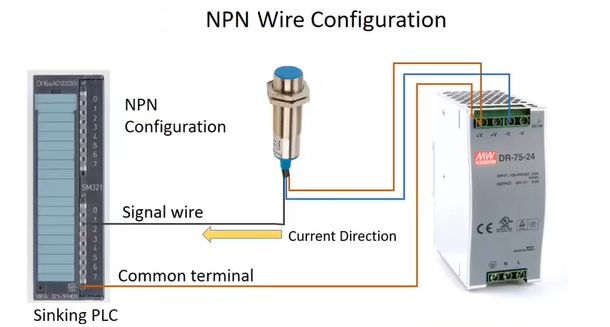

سیم‌ بندی یک سنسور NPN

1. اتصال سیم قهوه‌ای: آن را به منبع تغذیه ولتاژ مثبت (برای مثال +۲۴ VDC) متصل کنید.
2. اتصال سیم آبی: آن را به زمین (توان منفی) متصل کنید.
3. اتصال سیم مشکی (خروجی): آن را به ترمینال ورودی ماژول ورودی PLC متصل کنید.
4. اتصال بار: بار یا ماژول ورودی PLC بین ولتاژ مثبت و خروجی سنسور متصل می‌شود.

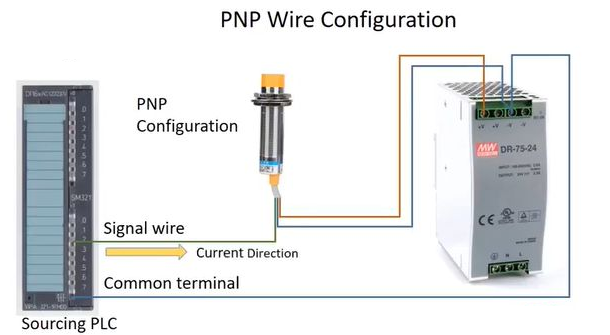

سیم‌ بندی یک سنسور PNP

1. اتصال سیم قهوه‌ای: آن را به منبع تغذیه ولتاژ مثبت متصل کنید.
2. اتصال سیم آبی: آن را به زمین متصل کنید.
3. اتصال سیم مشکی (خروجی): آن را به ماژول ورودی PLC متصل کنید.
4. اتصال بار: بار یا ورودی PLC بین خروجی سنسور و زمین متصل می‌شود.









نکاتی برای سیم‌ بندی صحیح

• بررسی ماژول ورودی PLC: اطمینان حاصل کنید که ماژول از نوع سنسور موردنظر (Sinking یا Sourcing) پشتیبانی می‌کند.
• استفاده از کابل‌های مناسب: از کابل‌هایی استفاده کنید که با مشخصات سنسور مطابقت داشته باشند.
• ایمنی در اولویت است: همیشه پیش از انجام سیم‌کشی، برق را قطع کنید تا از خطرات الکتریکی جلوگیری شود.







کدام نوع سنسور برای سیستم کنترل شما مناسب است؟

انتخاب بین سنسورهای NPN یا PNP به عوامل مختلفی بستگی دارد که با کاربرد خاص شما مرتبط هستند.

سازگاری با PLCها

• بررسی مشخصات PLC: برخی PLCها، مانند Mitsubishi PLC، ممکن است استفاده از یک نوع سنسور خاص را ترجیح دهند.
• نوع ماژول ورودی: مشخص کنید که آیا ماژول ورودی شما برای ورودی‌های Sinking یا Sourcing طراحی شده است.



استانداردهای صنعتی

• ترجیحات منطقه‌ای: صنایع اروپایی اغلب از سنسورهای PNP استفاده می‌کنند، در حالی که بازارهای آسیایی ممکن است سنسورهای NPN را ترجیح دهند.
• سازگاری تجهیزات: اطمینان حاصل کنید که سنسورها با سایر اجزای سیستم، مانند رله‌ها یا خروجی‌های حالت جامد، مطابقت دارند.



الزامات کاربرد

• شرایط محیطی: عواملی مانند نویز الکتریکی را در نظر بگیرید، زیرا ممکن است بر عملکرد سنسور تأثیر بگذارند.
• ملاحظات ایمنی: خروجی‌های PNP معمولاً در محیط‌هایی که احتمال اتصال ناخواسته به زمین وجود دارد، ایمن‌تر هستند.



مشاوره و پشتیبانی

• راهنمایی سازنده: برای دریافت توصیه‌ها با سازندگانی مانند زیمنس مشورت کنید.
• مشاوره تخصصی: با تکنسین‌ها و مهندسانی که در زمینه اتوماسیون صنعتی تجربه دارند همکاری کنید.



اتخاذ یک تصمیم آگاهانه، عملکرد بهینه و طول عمر بیشتر سیستم کنترل شما را تضمین می‌کند.





سؤالات متداول



NPN و PNP مخفف چه عباراتی هستند؟



NPN و PNP به نحوه قرارگیری مواد نیمه‌رسانا در ترانزیستورها اشاره دارند:

• NPN: منفی-مثبت-منفی (Negative-Positive-Negative)
• PNP: مثبت-منفی-مثبت (Positive-Negative-Positive)



این ساختارها بر نحوه عملکرد ترانزیستور مورد استفاده در خروجی تأثیر می‌گذارند.





آیا می‌توانم سنسورهای NPN و PNP را در سیستم خود با یکدیگر جایگزین کنم؟



توصیه نمی‌شود. سنسورهای NPN و PNP دارای الزامات سیم‌کشی و پیکربندی خروجی متفاوتی هستند. استفاده از نوع اشتباه می‌تواند باعث ایجاد مشکل در ماژول ورودی PLC و عملکرد کلی سیستم شود.





چرا سنسورهای PNP در برخی کاربردها ایمن‌تر در نظر گرفته می‌شوند؟



سنسورهای PNP ولتاژ مثبت را به بار اعمال می‌کنند که می‌تواند در شرایطی که احتمال اتصال ناخواسته به زمین وجود دارد، ایمن‌تر باشد. این موضوع در مقایسه با سنسورهای NPN خطر فعال شدن ناخواسته را کاهش می‌دهد.





چگونه سنسور مناسب را برای PLC خود تعیین کنم؟

مشخصات ورودی PLC خود را بررسی کنید:



• ورودی‌های Sinking: به سنسورهای PNP نیاز دارند.
• ورودی‌های Sourcing: به سنسورهای NPN نیاز دارند.



به دفترچه راهنمای PLC مراجعه کنید یا با سازنده یا یک متخصص مشورت کنید.



منظور از «Sourcing» و «Sinking» چیست؟

این اصطلاحات جهت جریان را توصیف می‌کنند:

• Sourcing (PNP): سنسور جریان را به بار تأمین (Source) می‌کند.
• Sinking (NPN): سنسور جریان را از بار دریافت (Sink) می‌کند.





نتیجه‌گیری

درک نکات و تفاوت‌های ظریف میان سنسورهای NPN و PNP برای قابلیت اطمینان و بهره‌وری سیستم‌های کنترل شما ضروری است. با شناخت تفاوت‌های NPN و PNP، نحوه تعامل آن‌ها با ماژول‌های ورودی PLC و تأثیر آن‌ها بر پیکربندی‌های سیم‌کشی، می‌توانید تصمیمات آگاهانه‌ای بگیرید که عملکرد سیستم را بهبود می‌بخشند.

به خاطر داشته باشید:

• همیشه مستندات سازنده را بررسی کنید.
• ویژگی‌ها و الزامات کاربرد خود را در نظر بگیرید.
• در صورت نیاز، از متخصصان باتجربه مشاوره بگیرید.
