در سیستمهای مدرن اتوماسیون صنعتی، انتخاب نوع سیگنال نهتنها بر راندمان و دقت عملکرد تجهیزات تأثیر میگذارد، بلکه مستقیماً بر ایمنی تولید و قابلیت اطمینان کل سیستم نیز اثرگذار است. برای مثال، یک راکتور شیمیایی را در نظر بگیرید که دما، فشار و سطح مایع آن بهطور مداوم در حال تغییر است. اگر دریافت سیگنالها با دقت کافی انجام نشود، ممکن است سیستم کنترل نتواند بهموقع واکنش نشان دهد و در نتیجه باعث اتلاف انرژی یا حتی بروز حوادث ایمنی شود.
در کنترل صنعتی، سیگنالهای آنالوگ و سیگنالهای دیجیتال دو نوع سیگنال پرکاربرد هستند. آشنایی با اصول عملکرد، کاربردها، مزایا و محدودیتهای آنها از دانشهای اساسی برای مهندسان اتوماسیون، کارشناسان تعمیر و نگهداری و طراحان سیستمهای کنترلی به شمار میرود.

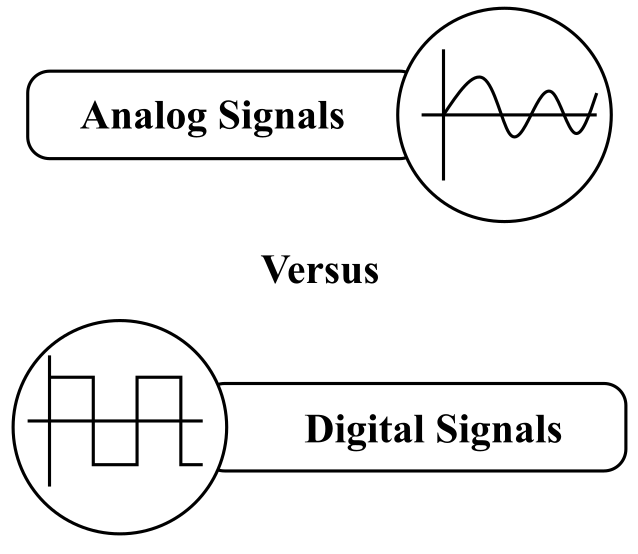

سیگنالهای آنالوگ و دیجیتال دو نوع رایج سیگنال دراتوماسیون صنعتی هستند
سیگنالهای آنالوگ سیگنالهای پیوستهای هستند که میتوانند هر مقداری را در یک بازه مشخص اختیار کنند و تغییرات کمیتهای فیزیکی را با دقت بالا نمایش دهند.
نمونههایی از این کمیتها عبارتاند از:
سیگنالهای Analog را میتوان به عقربه یک دماسنج تشبیه کرد که بهصورت پیوسته و روان حرکت میکند و کوچکترین تغییرات را نیز نشان میدهد. این ویژگی به سیستم کنترل امکان میدهد تا تمامی تغییرات جزئی فرایند را مشاهده کرده و کنترل دقیقتری بر آن اعمال کند.

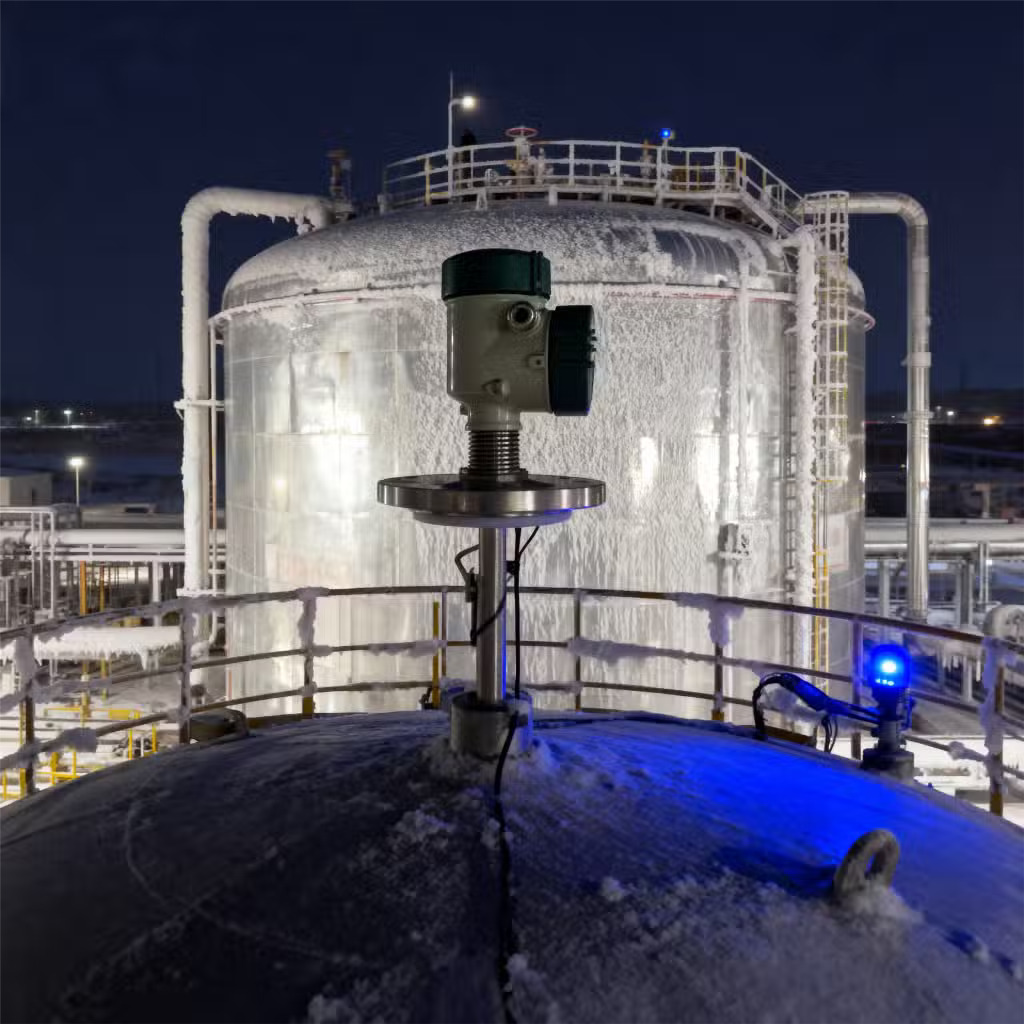

ترانسمیترهای راداری سطح با خروجی سیگنال آنالوگ: ترانسمیترهای راداری سطح، پایش پیوسته و دقیق سطح را فراهم میکنند
ترانسمیترهای راداری سطح بهصورت مداوم بازتاب امواج از سطح مایع را اندازهگیری میکنند و امکان پایش پیوسته و با دقت بالای سطح مایع را فراهم میسازند.
سیگنالهای Digital یا Switch تنها دو حالت دارند: ON/OFF یا ۰/۱ و برای کنترلهای دودویی (Binary) به کار میروند.
نمونههایی از این سیگنالها عبارتاند از:
سیگنالهای دیجیتال را میتوان به کلید روشنایی یک اتاق تشبیه کرد؛ این کلید فقط دو حالت روشن یا خاموش دارد. این نوع سیگنال اطلاعات وضعیت را بهصورت ساده و قابلاعتماد ارائه میدهد و برای اعلام هشدارها یا کنترلهای دودویی بسیار مناسب است، اما قادر به نمایش تغییرات پیوسته نیست.

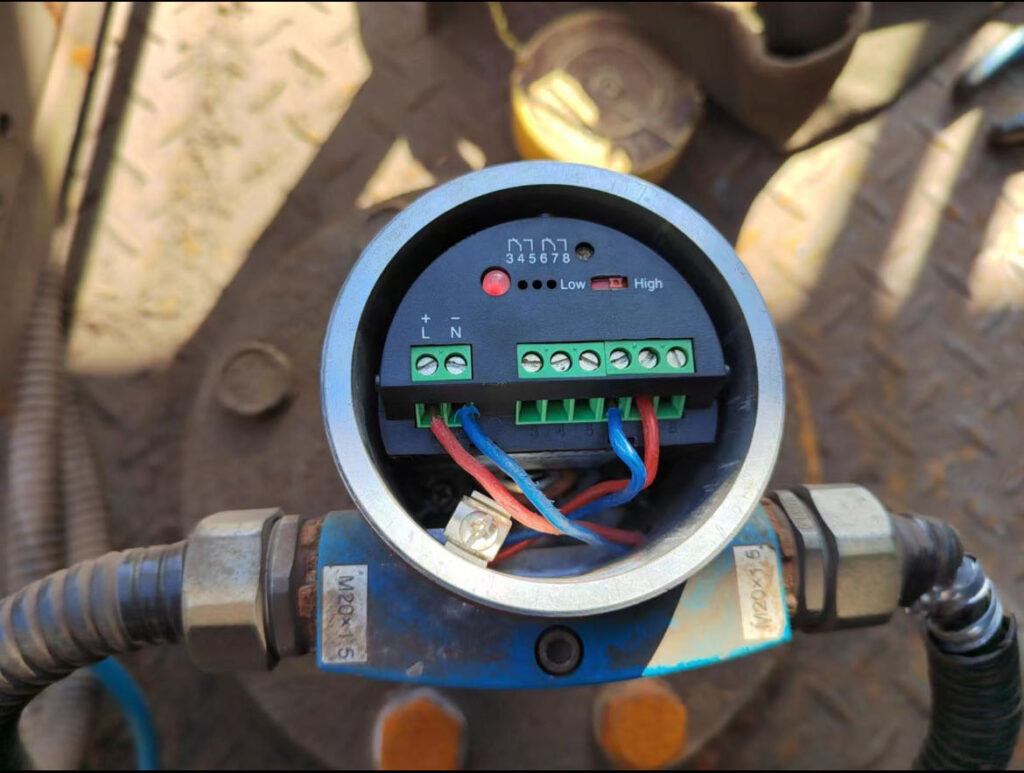

یک لول سوئیچ لرزشی دارای خروجی سیگنال دیجیتال جهت تشخیص مطمئن سطح مایع
در شکل بالا لول سوئیچ با تشخیص تغییرات ارتعاش ، وجود یا عدم وجود مایع را تشخیص داده و کنترل مطمئن حد بالایی و حد پایینی سطح را فراهم میکنند اما نمی توتند به صورت پیوسته سطح مایع مخازن را نادازه بگیرد.
پردازش سیگنالهای Analog معمولاً شامل چهار مرحله است:
سنسورها بهعنوان «حواس» سیستم صنعتی عمل میکنند. آنها کمیتهایی مانند دما، فشار و سطح مایع را اندازهگیری کرده و آنها را به سیگنالهای الکتریکی تبدیل میکنند.
ترانسمیترها سیگنالهای ضعیف خروجی حسگر را تقویت کرده یا آنها را به سیگنالهای استاندارد جریان یا ولتاژ تبدیل میکنند تا امکان انتقال در فواصل طولانی و پردازش آنها فراهم شود.
این ماژول رابط بین تجهیزات اندازهگیری و PLC است و سیگنالهای الکتریکی را به دادههای دیجیتال تبدیل میکند، در حالی که دقت و عملکرد بلادرنگ (Real-Time) سیستم را حفظ میکند.
PLC سیگنالهای Analog را پردازش کرده، عملیات منطقی را اجرا میکند و تجهیزاتی مانند شیرها، موتورها یا سیستمهای هشدار را کنترل میکند. به این ترتیب، اتوماسیون فرایند و پایش ایمنی محقق میشود.
به طور خلاصه فلوچارت پردازش سیگنال های آنالوگ به صورت زیر است :
عملگر (Actuator) →PLC→ماژول ورودی آنالوگ→ترانسمیتر → حسگر (سنسور)
نمودار دینامیکی: سیگنال Analog در طول زمان تغییر می کند.
کمیتهای فیزیکی مختلف برای اندازهگیری دقیق، به سنسورها و ترانسمیترهای اختصاصی نیاز دارند تا سیگنال های آنالوگ را به کنترلر منتقل کنند. علاوه بر ترانسمیترهای متداول دما، فشار و دبی، ترانسمیترهای راداری سطح نیز در اتوماسیون صنعتی مدرن، بهویژه در اندازهگیری سطح مایعات در شرایط پیچیده، نقش بسیار مهمی ایفا میکنند.
انواع:
کاربردها:
ویژگیها:
انواع:
کاربردها:
ویژگیها:

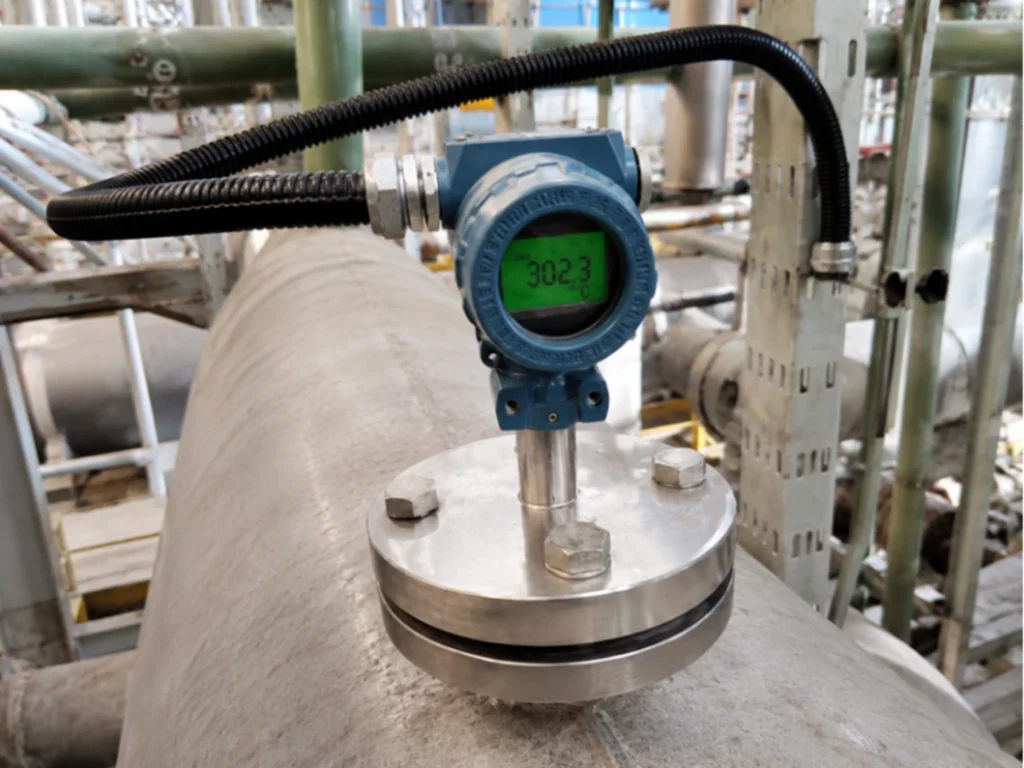

ترانسمیتر فشار
انواع:
کاربردها:
ویژگیها:
کاربرد اصلی:
موارد استفاده:
ویژگیها:
اصل عملکرد:
این ترانسمیترها امواج مایکروویو با فرکانس بالا را ارسال کرده و با اندازهگیری زمان بازگشت موج بازتابشده از سطح مایع، سطح مایع را بهصورت پیوسته اندازهگیری میکنند.
کاربردها:
مزایا:
نمای مفهومی:
ترانسمیترهای راداری سطح را میتوان به «چشمهای هوشمند» سیستم کنترل تشبیه کرد که بهطور مداوم سطح مایع را اسکن کرده و کوچکترین تغییرات آن را ثبت میکنند تا سیستم کنترل همواره از وضعیت لحظهای فرایند آگاه باشد.

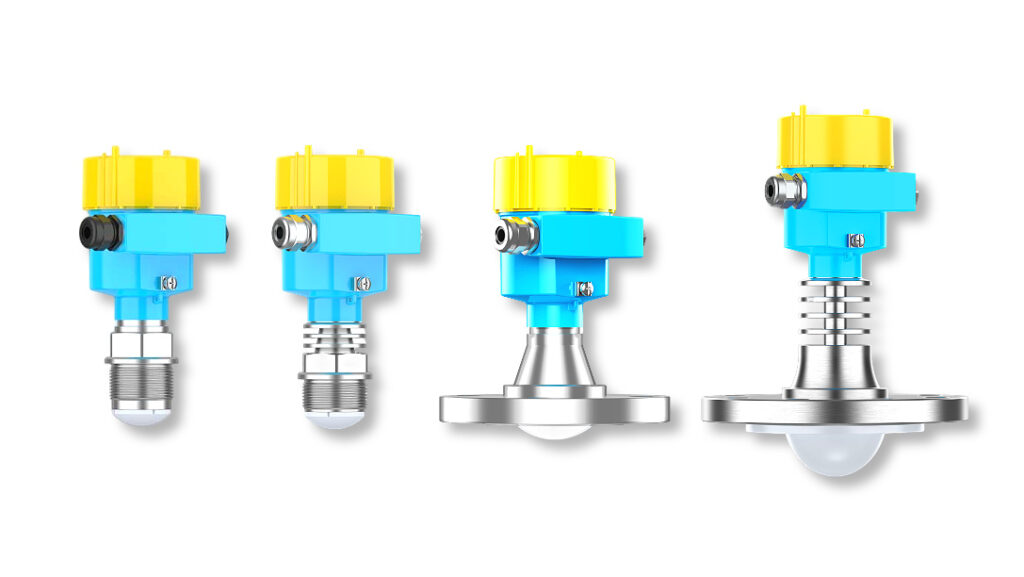

ترنسمیترهای سطح راداری
انتخاب حسگرها و ترانسمیترها مناسب، دقت اندازهگیری و ایمنی سیستم را در محیطهای صنعتی سخت و شرایط کاری دشوار تضمین میکند.
در اتوماسیون صنعتی به طور کلی از سیگنال های آنالوگ ولتاژی با مفدار ۰ تا ۱۰ ولت و آنالوگ حریانی با جریان ۴ تا ۲۰ میلی آمپر به کار گرفته می شود که در جدول زیر به مقایسه این دو پرداخته می شود:
| ویژگی | سیگنال جریان (۴ تا ۲۰ mA) | سیگنال ولتاژ (۰ تا ۱۰ V) |
| مقاومت در برابر تداخل | بالا؛ مناسب برای فواصل طولانی و محیطهای صنعتی دارای نویز زیاد | پایین؛ مناسب برای فواصل کوتاه و محیطهای با تداخل کم |
| حداقل مقدار سیگنال | مقدار ۴ mA امکان تشخیص قطع شدن سیم را فراهم میکند و ایمنی سیستم را افزایش میدهد. | مقدار ۰ V امکان تشخیص قطع شدن مدار را ندارد. |
| کاربرد استاندارد | انتخاب رایج در اتوماسیون صنعتی | بیشتر در اندازهگیریهای محلی یا کاربردهای آزمایشگاهی |
سیگنال جریان ۴ تا ۲۰ mA را میتوان به رودخانهای پهن و آرام تشبیه کرد که حتی در شرایط وجود نویز و تداخل نیز پایداری خود را حفظ میکند. در مقابل، سیگنال ولتاژ ۰ تا ۱۰ V مانند جویباری کوچک است که بهراحتی تحت تأثیر عوامل محیطی قرار میگیرد و از قابلیت اطمینان کمتری برخوردار است.
در بسیاری از سیستمهای اتوماسیون صنعتی، سیگنالهای Analog بهجای ۰–۱۰ V یا ۰–۲۰ mA بهصورت حلقه جریان ۴–۲۰ mA استانداردسازی میشوند. دلایل این انتخاب عبارتاند از:
سیگنالهای ولتاژی (مانند ۰–۱۰ V) در مسیرهای طولانی کابل، نسبت به تداخل الکترومغناطیسی (EMI) حساس هستند.
در مقابل، سیگنالهای جریانی ۴–۲۰ mA در برابر افت ولتاژ و نویز الکترومغناطیسی مقاومت بسیار بیشتری دارند و پایداری و صحت سیگنال را حفظ میکنند.
برای نمونه:
در یک کارخانه شیمیایی، اگر یک سیگنال ۰–۱۰ V از طریق کابلی به طول ۵۰ متر منتقل شود، ممکن است دقت آن تحت تأثیر نویز و افت ولتاژ کاهش یابد.
اما یک سیگنال ۴–۲۰ mA در همان شرایط، همچنان مقدار اندازهگیری را با دقت بالا و بدون تغییر قابلتوجه منتقل میکند.
در سیستم ۴–۲۰ mA:
اما در سیستم ۰–۲۰ mA، اگر مقدار ۰ mA مشاهده شود، مشخص نیست که:
به همین دلیل، تشخیص خطا در سیستم ۰–۲۰ mA دشوارتر است، در حالی که استفاده از استاندارد ۴–۲۰ mA امکان تشخیص سریع و مطمئن خرابیها را فراهم میکند.
سیگنالهای Analog و Digital در اتوماسیون صنعتی نقشهای مکمل یکدیگر را ایفا میکنند. استفاده صحیح و همزمان از این دو نوع سیگنال، امکان انجام وظایفی از هشدارهای ساده تا کنترل دقیق فرایندها را فراهم میکند.
پایش سطح (Level Monitoring)
ترانسمیترهای راداری سطح یا ترانسمیترهای سطح Magnetic Flap اطلاعات پیوستهای از سطح مایع ارائه میدهند. این اطلاعات امکان مدیریت دقیق مخازن و افزایش ایمنی تولید را در صنایع شیمیایی، پتروشیمی و غذایی فراهم میکند.
کنترل دما (Temperature Control)
در تجهیزاتی مانند دیگهای بخار، راکتورها و خشککنها، سیستم کنترل بر اساس سیگنالهای Analog دما، میزان گرمایش یا همزدن را تنظیم میکند تا شرایط فرایند پایدار مانده و مصرف انرژی بهینه شود.
پایش فشار (Pressure Monitoring)
اندازهگیری پیوسته فشار به جلوگیری از افزایش بیش از حد فشار یا وقوع نشتی کمک کرده و ایمنی سیستم را افزایش میدهد.
کنترل دبی (Flow Control)
سیگنالهای پیوسته دبی امکان کنترل هوشمند شیرها را فراهم میکنند و در فرایندهایی مانند اختلاط خودکار مواد، تنظیم سرعت واکنشهای شیمیایی و بهینهسازی مصرف انرژی کاربرد دارند.
هشدار سطح (Level Alarms)
کلیدهای سطح Vibrating Rod یا Tuning Fork برای تشخیص حد بالایی و حد پایینی سطح مایع استفاده میشوند و از سرریز شدن مخازن یا خشککار کردن پمپها جلوگیری میکنند.
تشخیص وضعیت مواد (Material Status Detection)
کلیدهای سطح Rotating Blade وضعیت پر یا خالی بودن سیلوها را تشخیص داده و به انتقال روان مواد کمک میکنند.
کنترل تجهیزات (Equipment Control)
تجهیزاتی مانند موتورها، پمپها، شیرها و سلونوئیدها از طریق سیگنالهای Digital بهصورت مطمئن کنترل میشوند.
در یک مجموعه ذخیرهسازی مواد شیمیایی، ترانسمیترهای راداری سطح بهطور مداوم سطح مایع داخل مخازن را اندازهگیری کرده و اطلاعات را به PLC ارسال میکنند تا عملیات پر کردن مخازن بهصورت خودکار کنترل شود.
همزمان، کلیدهای سطح Vibrating Rod حد بالا و حد پایین سطح را پایش میکنند و در صورت رسیدن سطح مایع به مقادیر بحرانی، هشدار لازم را صادر میکنند تا اپراتورها بتوانند بهموقع اقدام کنند.
در چنین سیستمی:
ترکیب این دو نوع سیگنال موجب افزایش بهرهوری، دقت کنترل و ایمنی کل سامانه میشود.
PWM یک تکنیک Digital است که سیگنالی تولید میکند که در صورت میانگینگیری، رفتاری شبیه یک سیگنال Analog از خود نشان میدهد. پایه خروجی فقط بین دو حالت HIGH و LOW سوئیچ میکند، اما تغییر Duty Cycle باعث میشود برای بارهایی که پاسخ کندی دارند، این سیگنال بهصورت سطوح ولتاژ میانی یا ولتاژهای بینابینی به نظر برسد.
