اینترلاک در PLC یک مفهوم اساسی در اتوماسیون صنعتی است که برای اطمینان از انجام تنها یک عملیات در هر زمان و تحت شرایط مشخص استفاده میشود. این مفهوم عمدتاً برای افزایش ایمنی، قابلیت اطمینان و توالی صحیح عملکرد ماشینآلات و فرآیندها پیادهسازی میشود. به زبان ساده، اینترلاک مانع از روشن شدن یک خروجی میشود مگر اینکه شرایط مشخصی برقرار باشد و همچنین از انجام همزمان عملیات متضاد جلوگیری میکند.
در این نوشتار مفهوم اینترلاک در PLC، اصل عملکرد آن، مزایا، کاربردها و یک مثال واضح از منطق نردبانی (Ladder Logic) با استفاده از سیستم سیمکشی راهرویی (Go-Down Wiring) برای سه اتاق را توضیح میدهد.
اینترلاک در PLC به یک تکنیک منطقی کنترلی گفته میشود که در آن عملکرد یک دستگاه به وضعیت دستگاه دیگری وابسته است. PLC از شرایط اینترلاک برای اجازه دادن یا محدود کردن خروجیها بر اساس قوانین از پیش تعریفشده استفاده میکند.
برای مثال، ممکن است یک موتور تا زمانی که موتور دیگری خاموش نشده است راهاندازی نشود، یا یک شیر فقط زمانی باز شود که یک پمپ در حال کار باشد. این منطق باعث عملکرد ایمن و منظم سیستم میشود.
اینترلاک معمولاً با استفاده از موارد زیر پیادهسازی میشود:
چرا اینترلاک در سیستمهای PLC موردنیاز است؟
اینترلاکها در PLC به دلایل زیادی ضروری هستند:
بدون اینترلاک مناسب در PLC، ممکن است ماشینها بهطور همزمان و بهصورت متضاد عمل کنند که این موضوع میتواند منجر به حوادث یا خرابی شود.
سیستم سیمکشی راهرویی یک مثال کلاسیک و ساده برای درک مفهوم اینترلاک در منطق PLC است. این سیستم معمولاً در راهپلهها، راهروها یا انبارها استفاده میشود؛ جایی که در هر لحظه فقط یک چراغ باید روشن بماند.
شرح سیستم
ورودیها (کلیدهای تبدیلی):
خروجیها (لامپها):
این سیستم بهگونهای طراحی شده است که:
این عملکرد با استفاده از کنتاکتهای NC مربوط به سایر خروجیها در هر رانگ (Rung) پیادهسازی میشود.

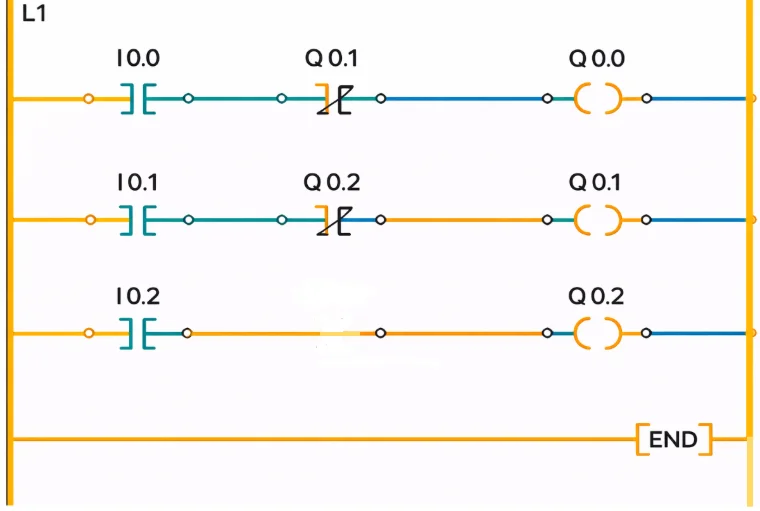

مفهوم اینترلاک(Interlock) در پی ال سی
مرحله ۱: عملکرد اتاق ۱
وقتی شخصی وارد اتاق ۱ میشود و کلید تبدیلی I0.0 را روشن میکند، PLC خروجی Q0.0 را فعال میکند و لامپ اتاق ۱ روشن میشود.
مرحله ۲: حرکت به سمت اتاق ۲
اگر شخص بدون خاموش کردن چراغ اتاق ۱ وارد اتاق ۲ شود و کلید I0.1 را فشار دهد، خروجی Q0.1 روشن میشود.
همزمان، کنتاکت NC مربوط به Q0.1 در رانگ اتاق ۱ باز شده، مدار را قطع میکند و خروجی Q0.0 خاموش میشود.
این کار تضمین میکند که هنگام روشن شدن چراغ اتاق ۲، چراغ اتاق ۱ خاموش شود.
مرحله ۳: حرکت به سمت اتاق ۳
زمانی که در اتاق ۳ کلید I0.2 فشرده شود، خروجی Q0.2 فعال میشود.
کنتاکت اینترلاک مربوط به Q0.2 مدار اتاق ۲ را قطع کرده و خروجی Q0.1 خاموش میشود، در حالی که چراغ اتاق ۳ روشن باقی میماند.
این مرحله عملکرد اینترلاک در حرکت رو به جلو را نشان میدهد.
عملکرد معکوس (بازگشت)
مرحله ۴: خاموش کردن اتاق ۳
وقتی شخص دوباره کلید I0.2 را فشار میدهد، خروجی Q0.2 خاموش میشود.
از آنجا که کنتاکت اینترلاک دوباره به حالت عادی بازگشته است، چراغ اتاق ۲ (Q0.1) بهصورت خودکار روشن میشود.
مرحله ۵: خاموش کردن اتاق ۲
با فشردن دوباره I0.1، خروجی Q0.1 خاموش میشود.
کنتاکت اینترلاک به وضعیت عادی خود بازمیگردد و اجازه میدهد چراغ اتاق ۱ (Q0.0) روشن شود.
مرحله ۶: خاموش کردن اتاق ۱
در نهایت، با فشردن I0.0، خروجی Q0.0 خاموش میشود و تمام چراغها خاموش خواهند شد.
این مرحله توالی کامل اینترلاک سیستم راهرویی (Go-Down) را تکمیل میکند.
اینترلاک در PLC یک تکنیک کنترلی بسیار مهم است که برای اطمینان از عملکرد ایمن، قابلاعتماد و ترتیبی سیستمهای صنعتی استفاده میشود. با استفاده از اینترلاک در PLC، طراحان میتوانند بدون نیاز به سیمکشی پیچیده، از عملکردهای همزمان یا ناایمن جلوگیری کنند. مثال سیمکشی راهرویی (Go-Down Wiring) بهخوبی نشان میدهد که اینترلاک در PLC چگونه با استفاده از منطق ساده نردبانی و کنتاکتهای فیدبک خروجی عمل میکند. پیادهسازی صحیح اینترلاکها باعث افزایش ایمنی، کاهش خرابیها و هوشمندتر و کارآمدتر شدن سیستمهای اتوماسیون میشود.
