وقتی صحبت از برق میشود، درک تفاوت بین برق تکفاز و سهفاز ممکن است دشوار به نظر برسد. اما نگران نباشید! ما این مفاهیم را به زبان ساده توضیح میدهیم تا بتوانید اصول اولیه را درک کنید. چه صاحب خانهای باشید که درباره منبع تغذیه برق منزل خود کنجکاو است و چه فردی که به نحوه عملکرد سیستمهای توزیع برق علاقهمند است، این مقاله برای شماست. بیایید با هم این مفاهیم را روشن و قابل فهم کنیم.

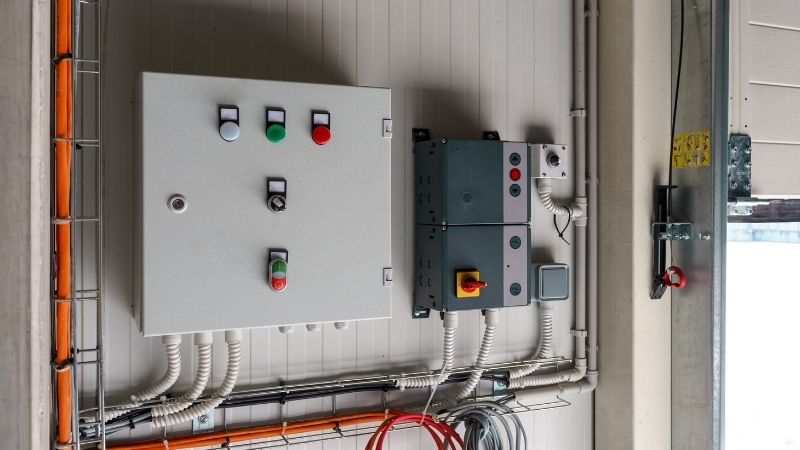

تابلو سه فاز در کنار تک فاز
برق تکفاز رایجترین نوع برق مورد استفاده در مناطق مسکونی است. این سیستم از یک سیم فاز و یک سیم نول (خنثی) برای ایجاد یک مدار کامل استفاده میکند. در یک سیستم تکفاز، جریان متناوب (AC) از طریق سیم فاز عبور میکند، به حداکثر ولتاژ خود میرسد، سپس به صفر کاهش مییابد و در ادامه جهت خود را معکوس میکند. این چرخه بسته به کشور شما، ۵۰ یا ۶۰ بار در هر ثانیه تکرار میشود.
منابع تغذیه تکفاز برای بیشتر خانهها کافی هستند، زیرا میزان برق موردنیاز آنها زیاد نیست. نصب این سیستمها سادهتر و کمهزینهتر است و به همین دلیل، گزینهای عملی و مقرونبهصرفه برای ساختمانهای مسکونی به شمار میروند.
نکته: برای موتورهای تا توان ۲٫۲KW و کمتر از آن می توان از برق تک فاز استفاده کرد ولی همراه با خازن
تکفاز: انرژی از طریق یک فاز جریان متناوب منتقل میشود؛ به این معنا که ولتاژ بهصورت دورهای در طول زمان تغییر کرده و به مقادیر بیشینه و کمینه خود میرسد.
سادگی: سیستمهای تکفاز نسبت به سیستمهای سهفاز ساختار سادهتری دارند و نصب آنها کمهزینهتر است؛ به همین دلیل در تأسیسات الکتریکی کوچک بسیار رایج هستند.
کاربرد: سیستمهای تکفاز در منازل، فروشگاههای کوچک، دفاتر و سایر مکانهایی که نیاز محدودی به برق دارند، متداول هستند. همچنین برای تغذیه تجهیزاتی مانند موتورهای کوچک، سیستمهای روشنایی، یخچالها و سایر وسایل مشابه استفاده میشوند.
ولتاژ: بسته به منطقه جغرافیایی متفاوت است. رایجترین ولتاژها ۲۳۰ ولت در اروپا و ۱۲۰ ولت در ایالات متحده آمریکا هستند.
شکل موج ولتاژ: در این سیستم، ولتاژ بهصورت دورهای تغییر کرده و بین مقادیر مثبت و منفی نوسان میکند و در نتیجه یک شکل موج سینوسی ایجاد میشود.
سیستم سهفاز سیستمی است که در آن انرژی الکتریکی از طریق سه فاز جریان متناوب منتقل میشود. این سیستم در صنعت و شبکههای قدرت، که نیاز به توان الکتریکی بالا و انتقال مؤثر و مطمئن انرژی وجود دارد، کاربرد گستردهای دارد.
سه فاز: انرژی از طریق سه فاز جریان متناوب منتقل میشود که نسبت به یکدیگر ۱۲۰ درجه اختلاف فاز دارند. هر فاز دارای مقادیر بیشینه و کمینه ولتاژ خود است و این مقادیر در زمانهای متفاوتی رخ میدهند. به این ترتیب، زمانی که جریان در یک فاز به مقدار بیشینه خود میرسد، دو فاز دیگر در مقادیر متفاوتی قرار دارند. این ویژگی باعث توزیع یکنواخت بار در سیستم میشود.
بازدهی: سیستمهای سهفاز نسبت به سیستمهای تکفاز بسیار کارآمدتر هستند. این سیستمها میتوانند مقادیر زیادی از انرژی الکتریکی را بهراحتی منتقل کنند. عبور جریان از سه فاز موازی باعث کاهش تلفات انتقال و افزایش پایداری ولتاژ میشود.
کاربرد: سیستمهای سهفاز در نیروگاهها، صنایع، کارخانههای تولیدی، لکوموتیوهای برقی، مترو، پروژههای ساختمانی و بسیاری از مکانهایی که به توان الکتریکی بالا نیاز دارند، استفاده میشوند. همچنین برای راهاندازی موتورهای سهفاز که در صنعت بسیار رایج هستند، به کار میروند.
ولتاژ: بسته به منطقه جغرافیایی متفاوت است. رایجترین ولتاژها در اروپا ۴۰۰ یا ۲۳۰ ولت و در ایالات متحده آمریکا ۴۸۰ یا ۲۷۷ ولت هستند.
شکل موج ولتاژ: ولتاژ در هر فاز بهصورت دورهای تغییر کرده و یک شکل موج سینوسی ایجاد میکند. به دلیل اختلاف فاز میان سه فاز، توان خروجی پایدارتر و یکنواختتر است.

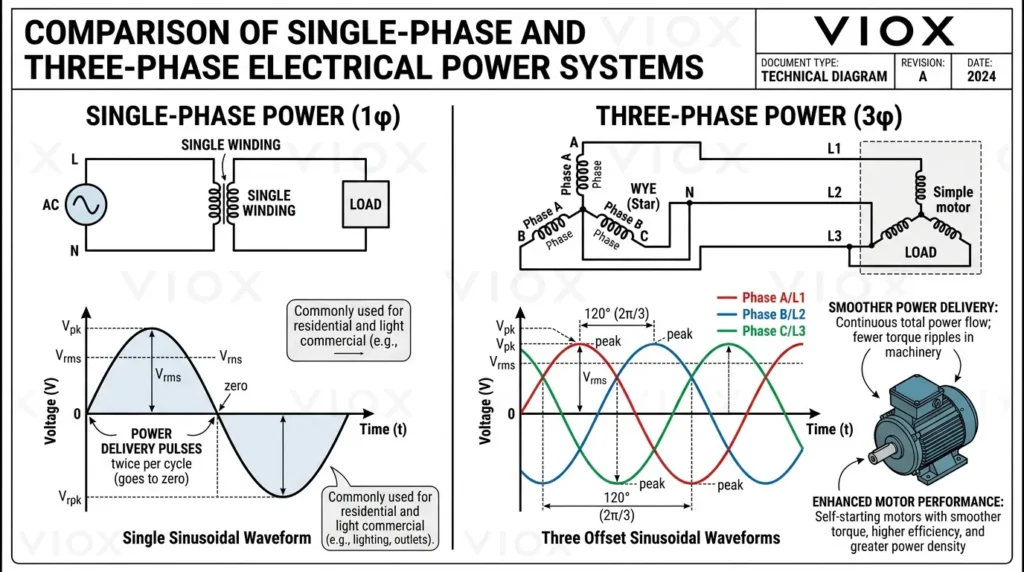

تفاوت شکل موج در تک فاز و سه فاز
درک تفاوت بین برق تکفاز و برق سهفاز هنگام انتخاب سیستمی که با نیازهای شما سازگار باشد، بسیار مهم است.
تکفاز: از یک سیم فاز و یک سیم نول (خنثی) استفاده میکند.
سهفاز: از سه سیم فاز استفاده میکند و ممکن است یک سیم نول (خنثی) نیز داشته باشد.
منابع تغذیه تکفاز: معمولاً ولتاژ پایینتری را که برای منازل مناسب است (حدود ۱۲۰ تا ۲۴۰ ولت) تأمین میکنند. ولتاژ بسته به منطقه متفاوت است. برای نمونه ولتاژ در ایران یا اروپا ۲۳۰ ولت و در ایالات متحده ۱۲۰ ولت است.
منابع تغذیه سهفاز: میتوانند سطوح ولتاژ بالاتری را فراهم کنند و به همین دلیل برای کاربردهای صنعتی مناسب هستند.
تکفاز: توان در هر ثانیه ۵۰ یا ۶۰ بار به مقدار بیشینه میرسد و سپس به صفر کاهش مییابد، بنابراین توان بهصورت ضربانی تأمین میشود.
سهفاز: از آنجا که فازها با یکدیگر همپوشانی دارند، توان با کارایی بیشتری منتقل شده و جریان توان بهصورت پیوسته و بدون ضربان تأمین میشود.

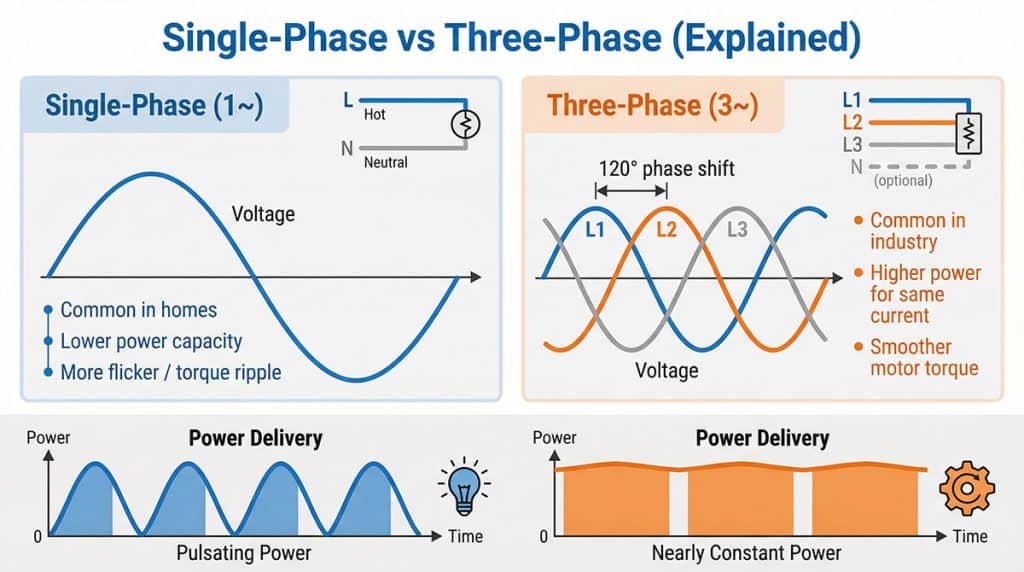

شکل موج توزیع توان در موتور های تک فاز و سه فاز
سیستمهای تکفاز: برای انتقال مقادیر زیاد توان در مسافتهای طولانی بازدهی کمتری دارند.
سیستمهای سهفاز: بازدهی بیشتری دارند و میتوانند جریان الکتریکی بیشتری را منتقل کنند، در نتیجه اتلاف انرژی کاهش مییابد.
هفت بُعد زیر، متداولترین موارد مقایسه بین برق تکفاز و سهفاز هستند که مهندسان، برقکاران و دانشجویان بیش از همه درباره آنها سؤال میپرسند. از این جدول بهعنوان یک مرجع سریع استفاده کنید و سپس برای آشنایی بیشتر، بخشهای توضیحی بعدی را مطالعه کنید.
| بُعد مقایسه | تکفاز (۱φ) | سهفاز (۳φ) |
| ولتاژهای سرویس | IEC: 230 ولت (فاز به نول، مقدار نامی) · آمریکای شمالی: ۱۲۰ ولت / ۱۲۰/۲۴۰ ولت (سیستم اسپلیتفاز) | IEC: 400 ولت (فاز به فاز، مقدار نامی؛ ۴۱۵ ولت در سیستمهای قدیمی) · آمریکای شمالی: ۱۲۰/۲۰۸ ولت، ۲۷۷/۴۸۰ ولت |
| هادیها | یک هادی فاز (Live) + یک هادی نول (Neutral) + هادی حفاظتی (PE) | سه هادی فاز؛ نول در سیستم ستاره (Wye) در دسترس است (+PE)، اما در سیستم مثلث (Delta) وجود ندارد. |
| انتقال توان | ضربانی؛ در هر سیکل دو بار به صفر میرسد. | تقریباً یکنواخت؛ سه شکل موج با اختلاف فاز ۱۲۰ درجه روی یکدیگر همپوشانی دارند. |
| جریان هر هادی (برای توان، ولتاژ و ضریب توان یکسان) | بیشتر؛ نیازمند کابلهای بزرگتر و دارای افت ولتاژ بیشتر. | کمتر، به اندازه ضریب ۳√ ≈ ۱٫۷۳۲؛ در نتیجه کابلهای کوچکتر و تلفات کمتر. |
| مناسب بودن برای موتورها | تا حدود ۲٫۲ تا ۳٫۷ کیلووات؛ نیازمند خازن راهانداز. | از ۲٫۲ کیلووات به بالا؛ خودراهانداز، دارای گشتاور یکنواخت و مناسب برای استفاده با درایو فرکانس متغیر (VFD). |
| کاربردهای متداول | ساختمانهای مسکونی، روشنایی، سیستمهای تهویه مطبوع (HVAC) کوچک و بارهای تجاری سبک. | موتورهای صنعتی، درایوها، کمپرسورها، مراکز داده (Data Centers) و تأسیسات بزرگ. |
| حفاظت در برابر اضافهولتاژ (IEC 61643-11) | SPD نوع ۲ (دستگاه حفاظت در برابر اضافهولتاژ)، معمولاً با آرایش ۱+۱ یا ۱+۰، بسته به سیستم اتصال به زمین. | SPD نوع ۲، معمولاً با آرایش ۳+۰، ۳+۱ یا چهارپل (۴-Pole)، بسته به سیستم اتصال به زمین. |
انتخاب بین برق تکفاز و برق سهفاز به میزان توان موردنیاز و نوع تجهیزاتی که استفاده میکنید بستگی دارد.
محیطهای مسکونی: برای منازل و دفاتر کوچک که بار الکتریکی آنها کم است.
بارهای الکتریکی سبک: برای روشنایی، گرمایش و لوازم خانگی معمولی مانند تلویزیون و یخچال ایدهآل است.
ملاحظات هزینه: هزینه نصب و تجهیزات معمولاً کمتر است.
محیطهای صنعتی و تجاری: برای کارخانهها، دفاتر بزرگ و انبارها ضروری است.
ماشینآلات سنگین: برای راهاندازی تجهیزاتی مانند موتورهای بزرگ، کمپرسورها و سیستمهای تهویه مطبوع صنعتی (HVAC) موردنیاز است.
بهرهوری انرژی: در شرایط با بار الکتریکی بالا کارآمدتر است و میتواند هزینههای عملیاتی را کاهش دهد.
نکته: ارتقای یک سیستم تکفاز به یک سیستم سهفاز ممکن است پرهزینه باشد و به تغییرات اساسی در زیرساخت نیاز داشته باشد. همیشه با یک برقکار متخصص مشورت کنید.
توزیع برق فرآیندی است که طی آن انرژی الکتریکی از نیروگاه به خانه یا محل کسبوکار شما منتقل میشود. هر دو سیستم برق تکفاز و سهفاز نقش مهمی در این فرآیند ایفا میکنند.
پیکربندی: از یک سیم فاز و یک سیم نول (خنثی) استفاده میکند.
کاربردها: به دلیل نیاز کمتر به توان الکتریکی، در مناطق مسکونی رایج است.
مزایا: زیرساخت سادهتر و هزینه کمتر.
پیکربندی: از سه سیم فاز استفاده میکند و ممکن است یک سیم نول (خنثی) نیز داشته باشد.
کاربردها: در مناطق صنعتی و تجاری با نیاز بالای توان الکتریکی ضروری است.
مزایا:
بازدهی: توان بیشتری را با استفاده از مقدار کمتری هادی (رسانا) منتقل میکند.
پایداری: توان را بهصورت یکنواخت و پایدار تأمین میکند و نوسانات را به حداقل میرساند.
عملکرد تجهیزات: عملکرد ماشینآلات سنگین را بهبود میبخشد و میزان استهلاک آنها را کاهش میدهد.
تجهیزاتی مانند کنترلکنندههای منطقی برنامهپذیر (PLC) و رابطهای انسان و ماشین (HMI) در مدیریت و اتوماسیون توزیع برق در محیطهای صنعتی نقش بسیار مهمی دارند. این تجهیزات تضمین میکنند که سیستمها بهصورت روان کار کنند و در برابر تغییرات تقاضای برق، واکنش مناسبی نشان دهند.
نقشههای wiring تنها راهنمای نصب نیستند؛ بلکه به ما کمک میکنند تا عیبیابی را نیز با سرعت بیشتری انجام دهیم. هر زمان که مشکلی رخ دهد، میتوانیم با دنبال کردن مرحلهبهمرحله نقشه سیمکشی، محل ایراد را پیدا کنیم و از توقف طولانیمدت سیستم جلوگیری کنیم.
اصطلاح فاز به نحوه توزیع بار در یک سیستم برق جریان متناوب (AC) اشاره دارد. این اصطلاح، اختلاف زمانی بین جریانهای متناوب در یک سیستم چندفازه را توصیف میکند. به زبان ساده، فاز نشان میدهد که چرخههای شکل موج جریان نسبت به یکدیگر چه میزان اختلاف زمانی دارند.
بله، امکان تبدیل سیستمهای برق تکفاز به سهفاز با استفاده از تجهیزاتی مانند مبدل فاز (Phase Converter) یا اینورتر وجود دارد. با این حال، این کار میتواند پیچیده و پرهزینه باشد. پیش از انجام چنین تغییری، توصیه میشود با یک متخصص برق مشورت کنید.
منابع تغذیه سهفاز جریان برق را بهصورت پیوسته و یکنواخت تأمین میکنند که برای ماشینآلات سنگین ایدهآل است. این تأمین توان پایدار، لرزشها را کاهش میدهد و باعث میشود تجهیزاتی مانند موتورهای الکتریکی و سرووموتورها با بازدهی بیشتری کار کنند.
بهطور کلی، تجهیزات سهفاز به منبع تغذیه سهفاز نیاز دارند. با این حال، با استفاده از تجهیزاتی مانند درایو فرکانس متغیر (VFD) یا مبدل فاز (Phase Converter)، میتوان برخی از تجهیزات سهفاز را با برق تکفاز راهاندازی و استفاده کرد.
نصب سیستم برق سهفاز معمولاً به دلیل نیاز به سیمکشی بیشتر و زیرساختهای اضافی، هزینه بالاتری دارد. همچنین ممکن است گرانتر باشند، اما در کاربردهای صنعتی عملکرد بهتری ارائه میدهند.
آشنایی با اصول اولیه برق تکفاز و سهفاز به شما کمک میکند تا درباره سیستمهای برق موردنیاز خانه یا محل کار خود تصمیمات آگاهانهتری بگیرید. چه قصد خرید تجهیزات جدید را داشته باشید و چه بخواهید سیستم موجود را ارتقا دهید، شناخت تفاوتهای میان برق تکفاز و سهفاز امری ضروری است.
