این نوشتار به بررسی عمیق دنیای کنتاکتورها (Contactors) و رلهها (Relays)، دو جزء اساسی در سیستمهای اتوماسیون و کنترل صنعتی، میپردازد. عملکرد، تفاوتها و کاربردهای این دو تجهیز را بررسی خواهیم کرد تا دریابید چرا آشنایی با آنها برای هر فردی که در کارخانههای تولید ماشینآلات و تجهیزات، صنایع تولیدی یا شرکتهای ارائهدهنده راهکارهای صنعتی فعالیت میکند، اهمیت دارد.
چه قصد بهینهسازی سیستم الکتریکی موجود خود را داشته باشید و چه در حال طراحی یک سیستم جدید باشید، درک تفاوتهای میان رله و کنتاکتور میتواند تأثیر چشمگیری بر بهرهوری، ایمنی و مقرونبهصرفه بودن سیستم داشته باشد.

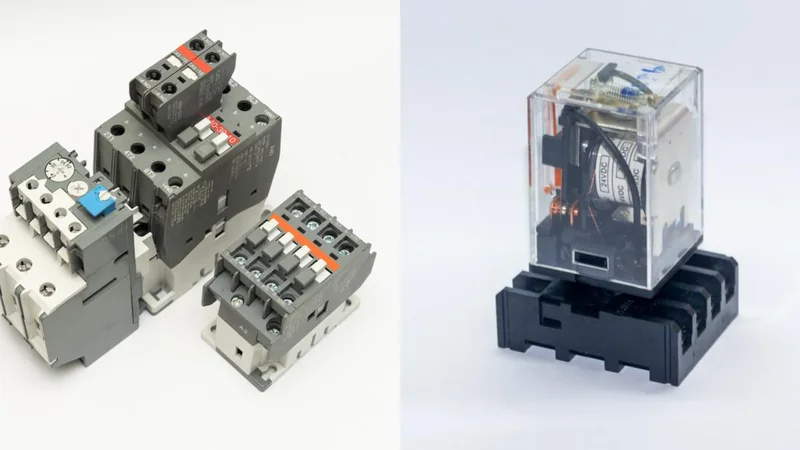

رله(سمت راست) و کنتاکتور
رله (Relay) یک کلید الکترومغناطیسی است که از یک جریان الکتریکی کوچک برای کنترل یک جریان الکتریکی بزرگتر در یک مدار استفاده میکند. هنگامی که یک جریان کوچک به سیمپیچ (کویل یا بوبین) رله اعمال میشود، میدان مغناطیسی ایجادشده باعث حرکت آرمیچر (Armature) رله شده و در نتیجه کنتاکتهای رله باز یا بسته میشوند.
رلهها معمولاً در مدارهای کنترلی برای سوئیچ کردن سیگنالهای با توان پایین استفاده میشوند. آنها بهعنوان پلی میان یک مدار کنترل با ولتاژ پایین و یک مدار قدرت با ولتاژ بالاتر عمل میکنند. برای مثال، در سیستمهای اتوماسیون صنعتی، رلهها میتوانند برای روشن یا خاموش کردن حسگرها، نشانگرها یا موتورهای کوچک مورد استفاده قرار گیرند. توانایی رله در ایزوله کردن مدار کنترل از مدار قدرت باعث افزایش ایمنی شده و از آسیب دیدن قطعات الکترونیکی حساس جلوگیری میکند.
رلهها برای کاربردهایی مناسب هستند که در آنها جریان و ولتاژ نسبتاً پایین است. این تجهیزات معمولاً در لوازم الکترونیکی مصرفی، سیستمهای خودرویی و تجهیزات مخابراتی به کار میروند. رلههای استاندارد معمولاً برای تحمل جریانهایی تا حدود ۱۰ آمپر طراحی شدهاند و با وجود ابعاد کوچک، عملکردی کارآمد و قابلاعتماد ارائه میدهند.

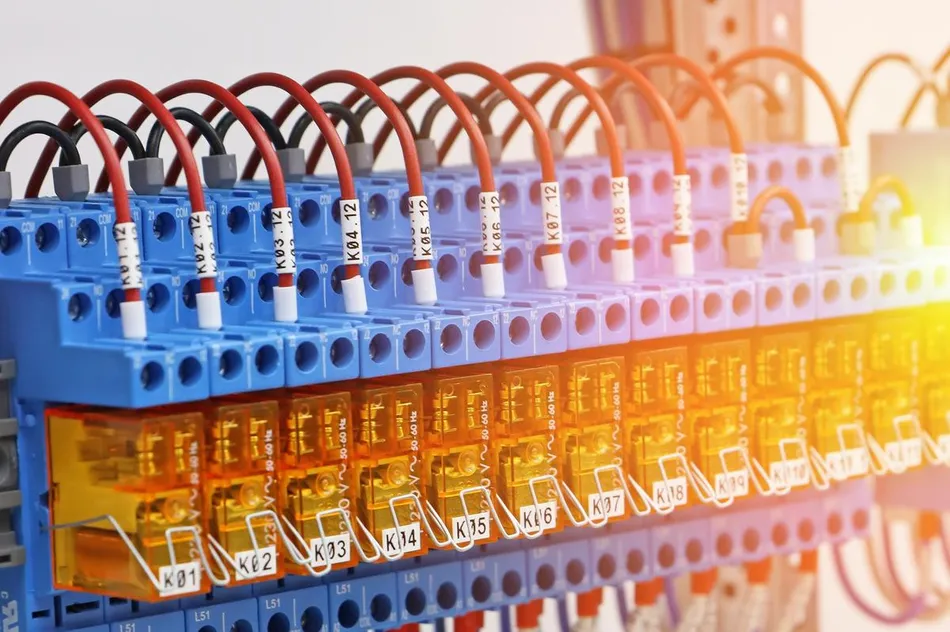

رله نصب شده در تابلو کنترلی
یکی از مهمترین مزایای رلهها، توانایی آنها در ایزولهسازی مدار کنترل از مدار بار است. این ویژگی باعث میشود که یک سیگنال کنترلی با توان پایین بتواند یک بار با توان بالاتر را بدون خطر تداخل الکتریکی یا آسیب رسیدن به مدار کنترل، قطع و وصل کند.
علاوه بر این، رلهها میتوانند با چندین کنتاکت طراحی شوند که به آنها امکان میدهد چندین مدار را بهطور همزمان کنترل کنند. همچنین، رلهها در آرایشهای مختلف کلیدزنی عرضه میشوند، از جمله:

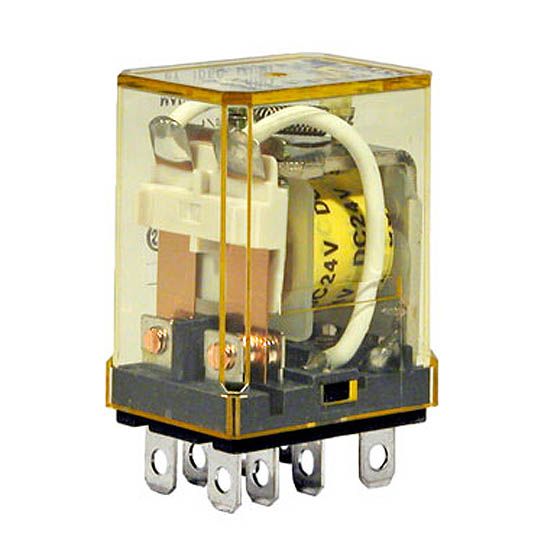

یک نوع رله DPDT
این پیکربندیهای مختلف، انعطافپذیری بیشتری را در طراحی و کنترل مدارهای الکتریکی فراهم میکنند.
شماتیک انواع رله SPST-SPDT-DPST
کنتاکتور (Contactor) نوعی کلید الکتریکی است که برای قطع و وصل مدارهای قدرت با توان بالا استفاده میشود. کنتاکتور نیز مانند رله یک تجهیز الکترومکانیکی است، اما برای تحمل جریانها و ولتاژهای بسیار بالاتر طراحی شده است.
هنگامی که ولتاژ کنترلی به سیمپیچ (کویل یا بوبین) کنتاکتور اعمال میشود، میدان مغناطیسی ایجادشده باعث جذب کنتاکتها به یکدیگر شده و در نتیجه جریان در مدار قدرت برقرار میشود. کنتاکتورها معمولاً در کاربردهایی مانند موتورهای بزرگ، سیستمهای روشنایی و تجهیزات گرمایشی مورد استفاده قرار میگیرند.
یکی از ویژگیهای مهم کنتاکتورها، توانایی آنها در تحمل جریان هجومی (Inrush Current) است که هنگام راهاندازی موتورهای الکتریکی بهطور معمول ایجاد میشود. کنتاکتورها به مکانیزمهای خاموشکننده قوس الکتریکی (Arc Suppression) مجهز هستند تا قوس الکتریکی ایجادشده هنگام باز یا بسته شدن کنتاکتها را بهسرعت از بین ببرند و عملکردی ایمن و قابلاعتماد را تضمین کنند. همچنین، این تجهیزات اغلب دارای کنتاکتهای کمکی (Auxiliary Contacts) برای انجام وظایف کنترلی اضافی هستند.
تفاوت اصلی بین کنتاکتورها و رلهها در ظرفیت کاری و کاربرد موردنظر آنها است. کنتاکتورها برای تحمل جریانها و ولتاژهای بالاتر طراحی شدهاند و معمولاً قادر به کنترل جریانهایی بیش از ۱۰ آمپر و ولتاژهایی تا چندین هزار ولت هستند. در مقابل، رلهها برای کاربردهای با توان پایینتر استفاده میشوند و معمولاً برای جریانهایی کمتر از ۱۰ آمپر مناسب هستند.
جدول زیر مهمترین تفاوتهای این دو تجهیز را نشان میدهد:
مطالعه پیشنهادی: حفاظت عمومی از پورتها در برابر تنشهای الکتریکی
| پارامتر | کنتاکتور (Contactor) | رله (Relay) |
| تعریف | یک کلید الکترومغناطیسی که میتواند جریانهایی تا ۱۲,۰۰۰ آمپر را تحمل کند. | یک کلید الکترومغناطیسی که میتواند جریانهایی تا ۱۰ آمپر را تحمل کند. |
| اندازه | بزرگتر | نسبتاً کوچکتر یا هماندازه با کنتاکتور |
| هزینه | بیشتر | کمتر |
| کنتاکتهای کمکی | حداقل شامل یک مجموعه کنتاکت قدرت سهفاز است و ممکن است دارای کنتاکتهای کمکی داخلی نیز باشد. | حداقل دارای دو کنتاکت NC (نرمال بسته) و NO (نرمال باز) است. |
| بار قابل تحمل | ۹ آمپر و بالاتر | ۱۰ آمپر یا کمتر |
| حداکثر ولتاژ | حداکثر ۱۰۰۰ ولت | حداکثر ۲۵۰ ولت |
| تعداد فاز | تکفاز یا سهفاز | تکفاز |
| طول عمر | کوتاهتر | طولانیتر |
| سرعت عملکرد کلیدزنی | میانگین سرعت عملکرد بین ۲۰ تا ۲۵۰ میلیثانیه | میانگین سرعت عملکرد بین ۳ تا ۱۰۰ میلیثانیه |
| مصرف توان سیمپیچ | مصرف توان کویل(یا بوبین)بیشتر | مصرف توان کویل کمتر |
| قابلیت عیبیابی | معمولاً امکانات خاصی برای عیبیابی ندارند. | دارای امکانات بهتری برای عیبیابی، مانند پرچم نشانگر (Flag) یا چراغ کوچک نمایش وضعیت رله هستند. |
| صدای وزوز (Humming Noise) | شدت صدای وزوز بیشتر است. | صدای وزوز کمتری نسبت به کنتاکتور تولید میکند. |
| نگهداری | به نگهداری بیشتری نیاز دارد. | به نگهداری کمتری نیاز دارد. |
| کاربردها | شبکههای برق سهفاز، ترانسفورماتورها، موتورهای القایی و سایر بارهای قدرت | کاربردهای تکفاز و مدارهای کنترلی با توان پایین |
کنتاکتورها معمولاً دارای کنتاکتهای بزرگتر و ساختار مکانیکی مستحکمتری هستند تا بتوانند تنشهای مکانیکی و گرمای ایجادشده در حین عملکرد را تحمل کنند. در مقابل، رلهها معمولاً کوچکتر بوده و برای کاربردهای سبکتر طراحی شدهاند. برخلاف رلهها، کنتاکتورها تقریباً همیشه با کنتاکتهای نرمال باز (Normally Open یا NO) طراحی میشوند، زیرا معمولاً وظیفه آنها برقدار کردن یک مدار هنگام فعال شدن است.
اگرچه هر دو تجهیز، یعنی کنتاکتورها و رلهها، وظیفه قطع و وصل مدارهای الکتریکی را بر عهده دارند، اما یکسان نیستند. تفاوت اصلی آنها در نوع کاربرد و میزان توانی است که برای کنترل آن طراحی شدهاند. کنتاکتور برای قطع و وصل بارهای پرقدرت استفاده میشود، در حالی که رله برای کنترل بارهای کمتوان به کار میرود.
به بیان ساده، میتوان اینگونه تصور کرد:
انتخاب بین کنتاکتور و رله به نیازهای خاص کاربرد شما بستگی دارد.
اگر قصد کنترل یک تجهیز پرقدرت مانند یک موتور بزرگ یا سیستم گرمایشی را دارید، کنتاکتور انتخاب مناسبی است. اما برای تجهیزات با توان پایین یا سیگنالهای کنترلی، رله کفایت میکند.
کنتاکتورها برای کار در ولتاژها و جریانهای بالاتر طراحی شدهاند. اگر کاربرد شما شامل ولتاژهای بالاتر از ۲۴۰ ولت و جریانهای بیش از ۱۰ آمپر است، استفاده از کنتاکتور ضروری خواهد بود. برای ولتاژها و جریانهای پایینتر، رله گزینه مناسبی است.
کنتاکتورها برای قطع و وصلهای مکرر طراحی شدهاند و میتوانند استهلاک ناشی از این عملکرد را تحمل کنند. در مقابل، رلهها برای کاربردهایی مناسبتر هستند که تعداد دفعات کلیدزنی در آنها کمتر است.
کنتاکتورها دارای قابلیتهایی مانند خاموشکننده قوس الکتریکی (Arc Suppression) هستند که عملکرد ایمن آنها را در بارهای سنگین تضمین میکند. رلهها نیز در کاربردهای کمتوان عملکرد قابلاعتمادی دارند، اما به دلیل نداشتن سیستم خاموشکننده قوس، برای قطع و وصل بارهای پرقدرت مناسب نیستند.
رلهها معمولاً ارزانتر از کنتاکتورها هستند. با این حال، استفاده از یک رله در کاربردی که به کنتاکتور نیاز دارد، میتواند منجر به خرابی تجهیز و حتی ایجاد خطرات ایمنی شود.
نماد شماتیکی رله و کنتاکتورها به ترتیب در شکل زیر دیده می شود:
نماد رله و کنتاکتور
رلهها در صنایع مختلف کاربردهای متنوعی دارند. برخی از رایجترین آنها عبارتاند از:
رلهها معمولاً در مدارهای کنترلی برای قطع و وصل سیگنالهای کمتوان استفاده میشوند. آنها میتوانند بر اساس سیگنال دریافتی از حسگرها یا سایر تجهیزات کنترلی، تجهیزاتی مانند نشانگرها، آلارمها یا موتورهای کوچک را فعال یا غیرفعال کنند.
در خودروها، رلهها برای کنترل چراغهای جلو، برفپاککنها و سایر تجهیزات الکتریکی به کار میروند. آنها این امکان را فراهم میکنند که یک کلید کوچک روی داشبورد بتواند جریان بزرگتری را برای تجهیز موردنظر کنترل کند.
رلهها در تجهیزات سوئیچینگ مخابراتی برای اتصال و قطع خطوط تلفن استفاده میشوند. در بسیاری از سیستمهای مخابراتی مدرن، به دلیل سرعت کلیدزنی بالا و طول عمر زیاد، از رلههای حالت جامد (Solid-State Relays یا SSR) استفاده میشود.
رلهها در بسیاری از لوازم خانگی مانند ماشین لباسشویی و یخچال برای کنترل عملکردهای مختلف بر اساس تنظیمات کاربر یا اطلاعات دریافتی از حسگرها استفاده میشوند.
رلهها در کاربردهایی استفاده میشوند که ایزولهسازی بین مدار کنترل و مدار قدرت ضروری باشد. آنها روشی ایمن و قابلاعتماد برای کنترل تجهیزات الکتریکی فراهم میکنند، بدون آنکه مدار کنترل در معرض ولتاژ یا جریانهای بالا قرار گیرد. با این حال، رلهها همیشه بهترین گزینه برای کاربردهایی با فرکانس کلیدزنی بسیار بالا نیستند.
کنتاکتورها از اجزای اساسی بسیاری از سیستمهای صنعتی و تجاری هستند. مهمترین کاربردهای آنها عبارتاند از:
کنتاکتورها معمولاً برای راهاندازی و توقف موتورهای الکتریکی، بهویژه موتورهای بزرگ مورد استفاده در ماشینآلات صنعتی، استفاده میشوند. آنها میتوانند جریان هجومی (Inrush Current) هنگام راهاندازی موتور را تحمل کرده و روشی مطمئن برای کنترل عملکرد موتور فراهم کنند.
در ساختمانهای بزرگ یا فضاهای باز، کنتاکتورها برای قطع و وصل مدارهای روشنایی استفاده میشوند. این تجهیزات میتوانند توسط تایمرها، حسگرهای نور یا سیستمهای مدیریت ساختمان (BMS) کنترل شوند.
در سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC)، کنتاکتورها برای کنترل عملکرد کمپرسورها، فنها و سایر تجهیزات پرقدرت به کار میروند.
کنتاکتورها میتوانند در تابلوهای برق برای قطع و وصل تغذیه بخشهای مختلف یک ساختمان یا تأسیسات استفاده شوند. آنها راهکاری ایمن و کارآمد برای مدیریت توزیع انرژی الکتریکی فراهم میکنند.
کنتاکتورها در کاربردهایی استفاده میشوند که جریانها و ولتاژهای بالا وجود دارد. این تجهیزات برای تحمل شرایط کاری سنگین طراحی شدهاند و عملکرد ایمن تجهیزات الکتریکی را تضمین میکنند. همچنین، کنتاکتورها اغلب به اینترلاکهای ایمنی (Safety Interlocks) و حفاظت اضافهبار حرارتی (Thermal Overload Protection) مجهز هستند. هنگام کار با بارهای پرقدرت، استفاده از کنتاکتور انتخاب صحیح است.
خیر، در اغلب موارد کنتاکتورها و رلهها قابل جایگزینی با یکدیگر نیستند.
استفاده از رله به جای کنتاکتور میتواند به دلیل ناتوانی رله در تحمل جریانها و ولتاژهای بالا، منجر به خرابی شود. این موضوع ممکن است باعث افزایش بیش از حد دما، جوش خوردن کنتاکتها (Contact Welding) و در نهایت آسیب دیدن سیستم الکتریکی شود.
از سوی دیگر، استفاده از کنتاکتور در جایی که یک رله کفایت میکند، معمولاً انتخابی بیش از نیاز و پرهزینه است. اگرچه از نظر فنی کنتاکتور میتواند وظیفه یک رله را انجام دهد، اما این کار از نظر اقتصادی و عملی توجیهی ندارد.
کنتاکتورها و رلهها نقش بسیار مهمی در تأمین ایمنی مدارهای الکتریکی دارند.
کنتاکتورها به قابلیتهایی مانند سیستم خاموشکننده قوس الکتریکی (Arc Suppression) مجهز هستند که از ایجاد قوس هنگام باز و بسته شدن کنتاکتها جلوگیری میکند. این ویژگی هنگام قطع و وصل بارهای پرقدرت اهمیت زیادی دارد، زیرا قوس الکتریکی میتواند باعث آسیب به تجهیزات و حتی ایجاد خطر آتشسوزی شود.
رلهها نیز با ایزوله کردن مدار کنترل از مدار قدرت، ایمنی سیستم را افزایش میدهند. این ویژگی مانع از رسیدن ولتاژها و جریانهای بالا به تجهیزات الکترونیکی حساس شده و احتمال خرابی یا عملکرد نادرست آنها را کاهش میدهد.
انتخاب صحیح و استفاده مناسب از کنتاکتورها و رلهها برای حفظ ایمنی و قابلیت اطمینان سیستم الکتریکی ضروری است. استفاده از تجهیز نامناسب میتواند ایمنی سیستم را به خطر انداخته و موجب هزینههای زیاد تعمیرات یا توقف تولید شود.
انجام نگهداری دورهای برای اطمینان از عملکرد صحیح کنتاکتورها و رلهها ضروری است.
بهصورت دورهای، کنتاکتورها و رلهها را از نظر علائم فرسودگی مانند حفرهدار شدن (Pitting) یا سوختگی کنتاکتها بررسی کنید. همچنین اتصالات را از نظر شل بودن کنترل کرده و در صورت نیاز آنها را محکم کنید.
گردوغبار و آلودگی میتوانند روی کنتاکتها تجمع پیدا کرده و باعث کاهش کیفیت اتصال شوند. برای حفظ هدایت الکتریکی مناسب، کنتاکتها را با تمیزکننده مخصوص کنتاکت پاک کنید.
عملکرد کنتاکتورها و رلهها را بهطور منظم آزمایش کنید تا از صحت عملکرد آنها در قطع و وصل مدار اطمینان حاصل شود.
هر کنتاکتور یا رلهای که نشانههای آسیبدیدگی دارد یا بهدرستی عمل نمیکند، باید تعویض شود. استفاده از تجهیزات فرسوده یا معیوب میتواند ایمنی و قابلیت اطمینان سیستم الکتریکی را به خطر بیندازد.
تفاوت اصلی بین کنتاکتور و رله در ظرفیت تحمل توان آنها است. کنتاکتورها برای کاربردهای پرقدرت طراحی شدهاند، در حالی که رلهها برای کاربردهای کمتوان مورد استفاده قرار میگیرند.
خیر. استفاده از رله بهجای کنتاکتور در کاربردهای پرقدرت میتواند منجر به خرابی تجهیز و ایجاد خطرات ایمنی شود. رلهها برای تحمل جریانها و ولتاژهای بالا طراحی نشدهاند، در حالی که کنتاکتورها دقیقاً برای چنین شرایطی ساخته شدهاند.
هرگاه نیاز به کنترل بارهای پرقدرت مانند موتورهای الکتریکی، سیستمهای روشنایی یا تجهیزات گرمایشی داشته باشید، باید از کنتاکتور استفاده کنید. کنتاکتورها برای تحمل جریانها و ولتاژهای بالا طراحی شدهاند و به قابلیتهایی مانند خاموشکننده قوس الکتریکی (Arc Suppression) مجهز هستند تا عملکردی ایمن و مطمئن داشته باشند.
برخی از نشانههای خرابی کنتاکتور یا رله عبارتاند از:
در صورت مشاهده هر یک از این علائم، لازم است تجهیز را بررسی کرده و در صورت نیاز آن را تعویض کنید تا ایمنی و قابلیت اطمینان سیستم الکتریکی حفظ شود.
با درک این نکات کلیدی، میتوانید هنگام انتخاب و استفاده از کنتاکتورها و رلهها تصمیمات آگاهانهتری بگیرید و از عملکرد ایمن، روان و کارآمد سیستمهای خود اطمینان حاصل کنید. اگر درباره نیازهای اتوماسیون صنعتی خود پرسشی دارید یا به راهنمایی بیشتری نیاز دارید، با ما تماس بگیرید.
