در تولید تجاری مدرن، برنامههای PLC (کنترلکننده منطقی برنامهپذیر) در واقع به یکی از فناوریهای ضروری اتوماسیون تبدیل شدهاند. PLCها بهطور گسترده در سیستمهای کنترل اتوماسیون صنعتی مورد استفاده قرار میگیرند و عملکرد، قابلیت اطمینان و انعطافپذیری آنها با موفقیت جایگزین سیستمهای کنترل رلهای سنتی شده است.

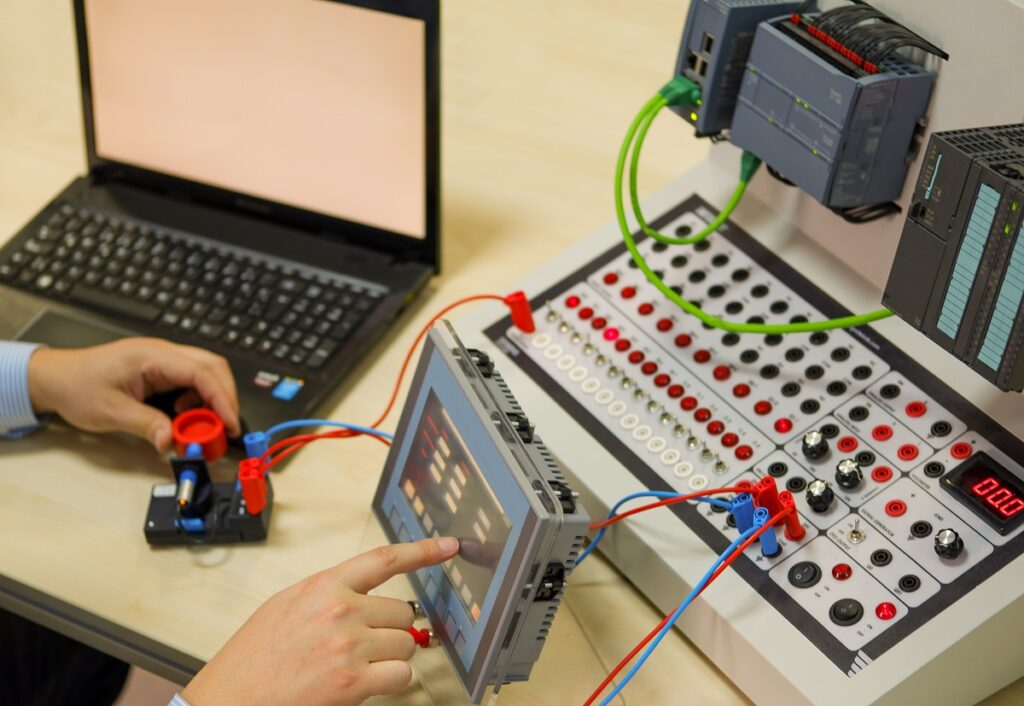

برنامه نویسی PLC
این مقاله توضیحی جامع درباره برنامهنویسی PLC، ویژگیها، اصول عملکرد و کاربردهای آن ارائه میدهد و به کاربران کمک میکند درک عمیقتری از مزایای برنامهنویسی PLC به دست آورند و هنگام انتخاب محصولات PLC مناسب، تصمیمات آگاهانهای بگیرند.
PLC (کنترلکننده منطقی برنامهپذیر) یک سیستم کنترل صنعتی مبتنی بر فناوری ریزپردازنده است که بهطور ویژه برای کنترل اتوماسیون طراحی شده است.
PLC دستورالعملهای برنامهریزیشده را اجرا میکند تا تجهیزات تولید، ماشینآلات، خطوط مونتاژ و غیره را برای انجام عملیات اتوماسیون کنترل کند. برنامهنویسی PLC به فرآیند نوشتن دستورالعملهایی گفته میشود که PLC را برای انجام وظایف مشخص کنترل میکنند.
در مقایسه با سیستمهای کنترل رلهای سنتی، PLCها قابلیت اطمینان، انعطافپذیری و مقیاسپذیری بیشتری ارائه میدهند و به همین دلیل به یکی از اجزای مهم اتوماسیون صنعتی مدرن تبدیل شدهاند.
رایجترین زبان برنامهنویسی مورد استفاده برای PLCها، نمودار نردبانی (Ladder Diagram یا LD) است که دارای نمادها و عبارات مشابه نمودارهای مدار رلهای است.
برای مهندسان برق، زبان برنامهنویسی Ladder Diagram زبانی قابلدرک و شهودی است. با منحنی یادگیری کوتاه، کاربران میتوانند بهسرعت این زبان را یاد بگیرند و برنامهنویسی را آغاز کنند.
محصولات PLC از استانداردسازی و ساختار ماژولار بالایی برخوردار هستند و شامل انواع مختلفی از قطعات سختافزاری میشوند که کاربران میتوانند از میان آنها انتخاب کنند.
کاربران میتوانند سیستمها را بهصورت انعطافپذیر پیکربندی کنند تا نیازهای مختلف تولید را برآورده سازند. نصب و سیمکشی PLCها نیز ساده و بدون دردسر است و به سیستم اجازه میدهد بهراحتی با نیازهای مختلف فرآیندی سازگار شود.
سیستمهای PLC قابلیتهای کنترلی قدرتمندی ارائه میدهند و از نظر اقتصادی نیز بسیار مقرونبهصرفه هستند. یک PLC با ابعاد کوچک میتواند دارای صدها و حتی هزاران تجهیز یا المان قابل برنامهریزی باشد و از عهده وظایف کنترلی پیچیده برآید.
PLCها همچنین میتوانند از ارتباط با سایر تجهیزات پشتیبانی کنند و امکان کنترل توزیعشده و مدیریت متمرکز را فراهم سازند.
با جایگزین کردن سیستمهای کنترل رلهای سنتی با PLC، تعداد رلههای واسط، تایمرها، شمارندهها و سایر قطعات به میزان قابلتوجهی کاهش مییابد.
این امر طراحی سیستم کنترل، سیمکشی و عملیات نصب را سادهتر میکند. برنامههای PLC ساختاریافته و قابلدرک هستند و در نتیجه زمان موردنیاز برای طراحی و عیبیابی را به میزان چشمگیری کاهش میدهند.
PLCها به دلیل مقاومت بالای خود در برابر تداخل شناخته شدهاند و میتوانند حتی در محیطهایی با تداخل زیاد نیز بهصورت پایدار کار کنند.
به دلیل ترکیب اقدامات سختافزاری و نرمافزاری قدرتمند، PLCها نرخ خرابی بسیار پایینی دارند و بهعنوان یکی از قابلاعتمادترین تجهیزات کنترل صنعتی شناخته میشوند.
در مقایسه با سیستمهای کنترل رلهای سنتی، PLCها ابعاد کوچکتر و مصرف توان پایینتری دارند. استفاده از PLCها فضای موردنیاز برای نصب را کاهش میدهد و در عین حال، نیاز کمتر به سیمکشی باعث صرفهجویی قابلتوجهی در زمان و هزینهها میشود.
علاوه بر این، تابلوهای کنترل کوچکتر و مصرف توان پایینتر، PLCها را به گزینهای پایدارتر و سازگارتر با محیط زیست تبدیل میکند.
PLCها دارای قابلیتهای پیشرفته خودعیبیابی(self-diagnostic) هستند که شناسایی خطاها را آسان میکنند. اگر یک PLC یا یک تجهیز ورودی خارجی دچار خرابی شود، کاربران میتوانند با استفاده از نشانگرهای LED یا بازخورد ارائهشده توسط ابزار برنامهنویسی، محل مشکل را بهسرعت شناسایی کنند. ماژولهای معیوب را میتوان بهسرعت تعویض کرد و در نتیجه زمان توقف و هزینههای تعمیر و نگهداری را کاهش داد.

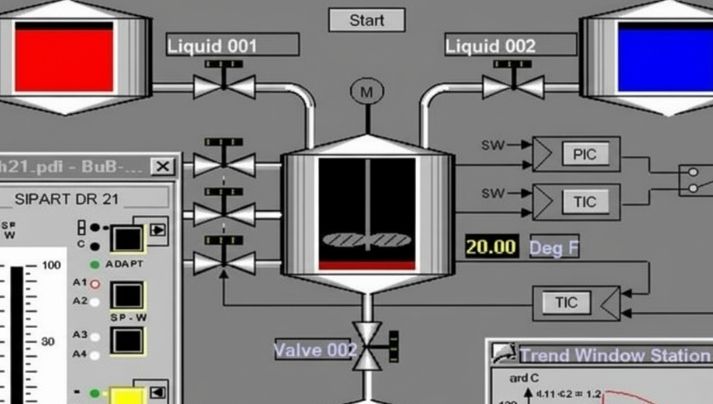

برنامه نویسی پی ال سی همراه با مانیتورینگ
PLCها بر اساس مکانیزم «اسکن ترتیبی و حلقه پیوسته» عمل میکنند. در طول این فرآیند، CPU مربوط به PLC بهصورت دورهای برنامه کاربر ذخیرهشده در حافظه را بررسی و اجرا میکند و این کار را مطابق با ترتیب آدرس دستورالعملها انجام میدهد.
اگر هیچ دستورالعمل پرشی وجود نداشته باشد، PLC از اولین دستورالعمل شروع کرده و همه دستورالعملها را بهترتیب تا انتها اجرا میکند و پس از آن برای زمان اسکن بعدی دوباره به ابتدای برنامه بازمیگردد. در طول هر اسکن، PLC همچنین سیگنالهای ورودی را نمونهبرداری کرده و وضعیت خروجیها را بهروزرسانی میکند.
چرخه عملکرد PLC شامل سه مرحله اصلی است:
نمونهبرداری از ورودیها (Input Sampling): PLC تمام ترمینالهای ورودی را اسکن کرده و وضعیت آنها را در رجیسترهای مربوط به وضعیت ورودی ذخیره میکند.
اجرای برنامه (Program Execution): PLC دستورالعملهای موجود در برنامه را بهترتیب اجرا میکند، اطلاعات را پردازش کرده و نتیجه را در رجیسترهای وضعیت خروجی ذخیره میکند.
بهروزرسانی خروجیها (Output Refresh): پس از اجرای دستورالعملها، PLC وضعیت نتایج را در رجیسترهای خروجی مینویسد و تجهیزات مربوطه را فعال یا کنترل میکند.
برنامهنویسی PLC شامل چندین زبان است که هرکدام برای وظایف کنترلی متفاوتی مناسب هستند. رایجترین زبانهای برنامهنویسی عبارتاند از نمودار نردبانی (LD)، فهرست دستورالعملها (IL)، نمودار بلوکی تابع (FBD)، نمودار تابع ترتیبی (SFC) و متن ساختاریافته (ST).
کاربران میتوانند بر اساس نیازهای کنترلی خاص خود، مناسبترین زبان برنامهنویسی را انتخاب کنند.
Ladder Diagram پرکاربردترین و آسان ترین زبان برنامهنویسی برای PLCها است. این زبان از نمادهای گرافیکی برای نمایش منطق کنترل استفاده میکند که برای مهندسان برق بسیار شهودی و آشنا است.
این زبان از نظر بصری بسیار واضح و قابلدرک است و به همین دلیل برای اکثر سیستمهای کنترل، گزینهای پیشنهادی محسوب میشود.
زبان برنامه نویسی پی ال سی Ladder
Instruction List یک زبان برنامهنویسی مبتنی بر کدهای اختصاری (Mnemonic) است که مشابه زبان اسمبلی است. این زبان از کدهای دستوری و عملوندها تشکیل شده است. این زبان برای برنامهنویسی با استفاده از تجهیزات قابلحمل مناسب است و کاربران میتوانند بدون استفاده از کامپیوتر، بهراحتی تنظیمات موردنظر خود را انجام دهند.
این زبان با Ladder Diagram در نرمافزارهای برنامهنویسی PLC سازگار است.
زبان فهرست دستورالعملها (IL)

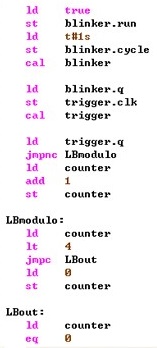

زبان برنامه نویسی پی ال سی Instruction List
Function Block Diagram برای سیستمهای پیچیده با عملکردهای ماژولار استفاده میشود. در این زبان، منطق کنترل بهصورت بلوکهای تابع نمایش داده میشود که استفاده از آن را شهودی و ساده میکند؛ بهویژه برای مهندسانی که سابقه کار با مدارهای منطقی دیجیتال دارند.
زبان نمودار بلوکی تابع (FBD)
زبان برنامه نویسی پی ال سی Function Block Diagram
Sequential Function Chart برای کنترلهای منطقی ترتیبی طراحی شده است. این زبان فرآیند را به مراحل و شرایط انتقال تقسیم میکند و به کاربران اجازه میدهد هر عملیات کنترلی و ترتیب اجرای آن را بهصورت واضح مشخص کنند.
این زبان بهویژه برای سیستمهای بزرگ با منطق کنترلی پیچیده بسیار کاربردی است.
زبان نمودار تابع ترتیبی (SFC)

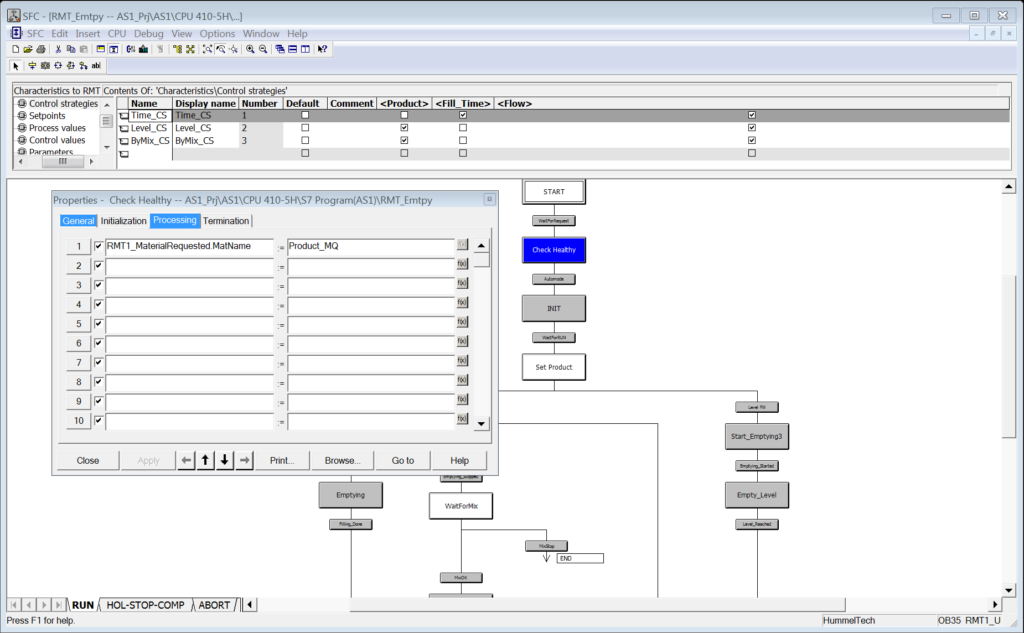

زبان برنامه نویسی پی ال سی SFC
Structured Text مشابه زبانهای برنامهنویسی سطح بالا است و برای سیستمهای کنترل پیچیده استفاده میشود. این زبان از توضیحات مبتنی بر متن برای تعریف ارتباطات میان متغیرهای مختلف استفاده میکند و امکان کنترل دقیقتر و جزئیتر سیستم را فراهم میسازد.
این زبان معمولاً در سیستمهای PLC بزرگتر مورد استفاده قرار میگیرد؛ جایی که سایر زبانهای برنامهنویسی تناسب کمتری دارند.
زبان برنامه نویسی پی ال سی Structured Text
زبان متن ساختاریافته (ST)
فلوچارتها نمایشهای نمادین از دستورالعملها هستند و ساختار برنامهنویسی PLC را شکل میدهند. کاربران باید منطقهای کنترلی مانند AND، OR، NOT و غیره و نمادهای معادل آنها را درک کنند تا منطق کنترلی پایه را ایجاد کنند.
منطق نردبانی (Ladder Logic) هسته اصلی برنامهنویسی PLC است. این زبان از نمایشهای گرافیکی منطق برای توصیف سیستمهای کنترلی استفاده میکند. کاربران با استفاده از نمادها و دستورالعملهای مختلف میتوانند سیستمهای کنترلی پیچیدهای ایجاد کنند.
کدهای اختصاری (Mnemonics) نمایشهای نمادین از دستورالعملهای کنترلی هستند که مشابه کدهای دستوری عمل میکنند. این کدها برای تجهیزات برنامهنویسی قابلحمل استفاده میشوند و روشی سریع و کارآمد برای نوشتن و عیبیابی برنامههای PLC ارائه میدهند.
برنامهنویسی PLC دامنه گستردهای از کاربردها را شامل میشود، از جمله خطوط مونتاژ خودکار، ماشینآلات، رباتهای صنعتی و سیستمهای اتوماسیون ساختمان.
PLCها بهرهوری تولید را افزایش میدهند، هزینههای نیروی کار را کاهش میدهند و میتوانند در شرایط محیطی سخت نیز فعالیت کنند. به همین دلیل، برنامهنویسی PLC به بخش مهمی از اتوماسیون صنعتی مدرن تبدیل شده است.
برنامهنویسی PLC، بهعنوان فناوری اصلی کنترل اتوماسیون صنعتی، بهرهوری، انعطافپذیری و قابلیت اطمینان بالایی را فراهم میکند. این فناوری به یکی از اجزای ضروری بسیاری از خطوط تولید و سیستمهای اتوماسیون تبدیل شده است.
با یادگیری برنامهنویسی PLC، کاربران میتوانند عملکرد سیستمهای کنترلی خود را بهبود دهند، فرآیندهای تولید را بهینه کنند و زمان توقف سیستم را کاهش دهند. هنگام انتخاب محصولات PLC، کاربران باید بر اساس نیازهای خاص خود، زبان برنامهنویسی و مدل کنترلر مناسب را انتخاب کنند تا به تولید خودکار کارآمدتری دست یابند.
