راهنمای جامع، تخصصی و گام‌به‌گام نصب و راه‌اندازی اینورتر (درایو فرکانس متغیر) – صفر تا صد



در عصر صنعتی امروز، هزینه‌های انرژی بزرگترین دغدغه مدیران کارخانجات و تاسیسات ساختمانی است. اینورترها یا درایوهای فرکانس متغیر (VFD)، هوشمندترین راهکار برای کاهش مصرف برق موتورهای الکتریکی تا ۵۰ درصد هستند. اما آیا صرفاً خرید یک اینورتر برند زیمنس، دانفوس یا اشنایدر کافی است؟ قطعاً خیر! تجربه ثابت کرده است که نصب و راه‌اندازی غیرحرفه‌ای نه تنها صرفه‌جویی ندارد، بلکه خطر سوختن موتور، ایجاد نویز در شبکه و کاهش عمر تجهیزات را به دنبال دارد. در این نوشتار تخصصی که توسط تیم مهندسی فریان تدوین شده است، با تمام جزئیات نصب، سیم‌بندی، تنظیم پارامترها، عیب‌یابی، بهره‌برداری و راه اندازی از اینورترها آشنا خواهید شد. اگر قصد دارید حداکثر راندمان را از درایو خود دریافت کنید، تا انتهای این مقاله با ما همراه باشید.اینورتر چیست و چرا به آن نیاز داریم؟

اینورتر یک دستگاه الکترونیک قدرت است که فرکانس و ولتاژ ورودی به موتور AC را کنترل می‌کند. برخلاف تصور عمومی، اینورتر فقط سرعت موتور را تغییر نمی‌دهد، بلکه

مزایای حیاتی زیر را ارائه می‌کند:

• کاهش جریان راه‌اندازی: از ۶ برابر جریان نامی به ۱.۵ برابر – محافظت از شبکه برق.
• کاهش مصرف انرژی مطابق قانون وابستگی توان به توان سوم سرعت (Affinity Laws)
• کنترل دقیق فرآیند:مانند فشار ثابت آب در کارخانه جات و مجتمع‌های مسکونی.
• حذف تجهیزات مکانیکی کاهنده دور (گیربکس) در بسیاری از موارد

چالش‌های رایج در نصب و راه‌اندازی اینورتر

شوربختانه، بسیاری از شرکت‌های خدماتی تصور می‌کنند نصب اینورتر مانند نصب یک کنتاکتور ساده است. این اشتباه خطرناک منجر به مشکلات زیر می‌شود:

1. تداخلات الکترومغناطیسی (EMI): به هم ریختن سیگنال سنسورها، RTDها و تجهیزات ابزار دقیق مجاور.
2. گرمای بیش از حد: نصب نادرست اینورتر در تابلوهای بدون تهویه و عدم فاصله استاندارد.
3. قطع مکرر تریپ (Trip) به دلیل تنظیم نادرست جریان نامی موتور و جریان اضافه بار.
4. سایش یاتاقان موتور به دلیل جریان‌های یاطاقانی (Bearing Currents) در صورت عدم استفاده از فیلتر خروجی یا کابل محافظت‌شده.



ما در  اتوماسیون صنعتی فریان با الگوبرداری از استاندارد IEC 61800-3 (مربوط به درایوهای الکتریکی) این چالش‌ها را رفع می‌کنیم.

 خدمات تخصصی نصب و راه‌اندازی اینورتر از صفر تا صد

تیم مهندسی ما ارائه‌دهنده سبد کاملی از خدمات زیر است که هیچ جزء کوچکی را از قلم نمی‌اندازد:

 مرحله ۱: مشاوره و انتخاب درایو مناسب

قبل از هر اقدامی، توان اکتیو موتور، گشتاور راه‌انداز (مثل پمپ‌های گریز از مرکز یا کمپرسورهای پیستونی)، دمای محیط و رطوبت بررسی می‌شود. انتخاب اینورتر با یک

درجه بالاتر از توان موتور در مواردی مانند نوار نقاله‌های با استارت سنگین توصیه می‌شود.

 مرحله ۲: طراحی تابلو و جانمایی (نقشه کشی برق)

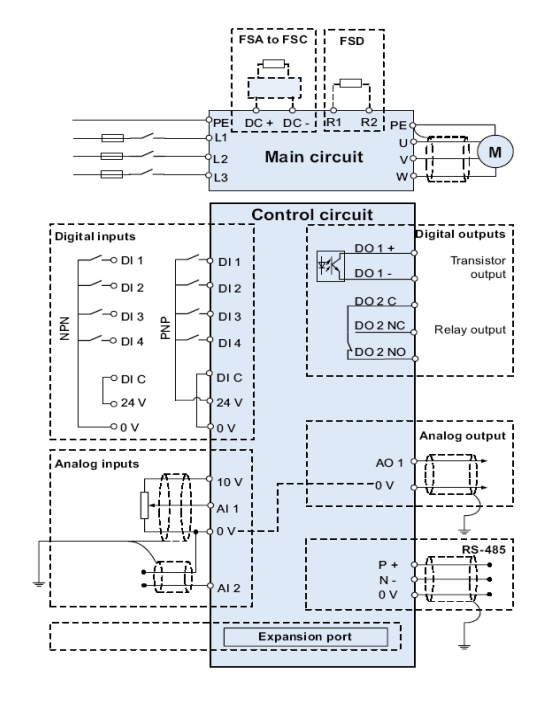

تیم ما نقشه‌های سیم‌بندی قدرت (Power) و سیم‌بندی فرمان (Control)را با نرم‌افزار EPLAN یا AutoCad ترسیم می‌کند. جانمایی شامل:

• تعیین جایگاه فیوزها، کنتاکتورهای خطی، چوک‌های خط (Line Reactor) و چوک‌های خروجی.
• تفکیک کامل مدارهای قدرت با جریان بالا از مدارهای فرمان با جریان پایین (برای جلوگیری از نویز).
• استفاده از کابل‌های زره‌دار یا دارای شیلد (Shielded Cable) برای اتصال به موتور.
•  مرحله ۳: نصب فیزیکی و سخت‌افزاری مطابق IEC





 فاصله استاندارد از دیواره تابلو: حداقل ۱۰ سانتی متر بالا و پایین اینورتر برای عبور جریان هوا.

بستن صحیح شیلد کابل: شیلد باید در دو سر (هم طرف درایو و هم طرف موتور) با کلیپس زمین متصل شود.

سیم‌بندی ورودی سه فاز: با رعایت ترتیب فازها (L1, L2, L3) و اتصال دقیق سیم نول یا زمین (PE).

سیم‌بندی خروجی به موتور: با رعایت فاصله از کابل‌های دیگر (حداقل ۲۰ سانتی متر) تا از انتشار نویز جلوگیری شود.



مرحله ۴: راه‌اندازی اولیه (کمیسیونینگ – Commissioning)

برق اصلی را قطع و وصل می‌کنیم. سپس گام‌های زیر را با دقت انجام می‌دهیم:

۱)تنظیم پارامترهای پایه موتور (Motor Data):

P0305 (ولتاژ نامی): برای ایران ۴۰۰ یا ۶۹۰ ولت (مطابق موتور).

P0307 (توان نامی بر حسب کیلووات).

P0310 (فرکانس نامی): ۵۰ هرتز

P0311 (سرعت نامی بر حسب RPM).

۲)تنظیم پارامترهای کنترلی:

انتخاب نوع کنترل (V/f (اسکالر) برای پمپ/فن و Vector (برداری) برای جرثقیل یا نوار نقاله).

۳)تنظیم شتاب (شتاب‌گیری – Ramp up) و شتاب منفی (توقف – Ramp down) بر ثانیه.

فعال کردن ترمز دینامیکی (Dynamic Braking) در صورت نیاز.

۴)تنظیم حلقه بسته (PID کنترلر): برای ثابت نگه داشتن فشار، دبی یا دما با اتصال سنسور ۴-۲۰ میلی آمپر.



مرحله ۵: تست و استارت آپ نهایی

راه‌اندازی موتور در فرکانس ۲، ۱۰، ۲۵ و ۵۰ هرتز.

اندازه‌گیری جریان سه فاز با ترانس جریان گیر (Clamp Meter).

بررسی حرارت بدنه اینورتر و موتور پس از ۱ ساعت کارکرد.

شبیه‌سازی خطاها (اتصال سنسور، افزایش ناگهانی بار) برای اطمینان از عملکرد حفاظتی.

 مزایای کمی و کیفی نصب حرفه‌ای توسط تیم اتوماسیون فریان

نتایج ملموسی که پس از راه‌اندازی اینورتر توسط متخصصان ما تجربه خواهید کرد:

کاهش مصرف برق سالانه:

بین ۳۰ تا ۵۰ درصد (بازگشت سرمایه کمتر از ۱۲ ماه)

کاهش جریان راه‌اندازی:از ۵۰۰٪ به ۱۵۰٪ جریان نامی – جلوگیری از جریمه برق

افزایش عمر موتور و بلبرینگ:حداقل دو برابر شدن

میزان خرابی و تریپ ناخواسته: نزدیک به صفر با تنظیمات منطبق بر بار

علاوه بر این، قابلیت مانیتورینگ از راه دور(از طریق ماژول‌های ارتباطی مانند Profibus، Modbus RTU یا Ethernet/IP) را نیز برای شما فراهم می‌کنیم تا از هر نقطه ایران وضعیت درایو را چک کنید.

عیب‌یابی رایج و سوالات متداول درباره راه اندازی اینورتر

سوال ۱: چرا اینورتر من کد خطای O.L (اضافه بار) می‌دهد؟

پاسخ: علت ۹۰٪ موارد، تنظیم دستی نادرست جریان نامی موتور (P0305) یا انتخاب تایم خروجی نامناسب برای فن خنک‌کننده است. تیم ما این پارامتر را با ضریب سرویس (Service Factor) موتور تطبیق می‌دهد.

سوال ۲: آیا می‌توان اینورتر را در فضای باز نصب کرد؟

پاسخ: بله، اما حتماً باید در محفظه ایزوله با درجه حفاظت IP54 یا بالاتر قرار گیرد و هیتر ضد رطوبت داشته باشد. ما این محفظه‌ها را به صورت سفارشی می‌سازیم.

سوال ۳: آیا نصب هفت‌تکنیک (Soft Starter) با اینورتر فرق دارد؟

پاسخ: کاملاً متفاوت. سافت استارتر فقط ولتاژ را کاهش می‌دهد، اما فرکانس را نه. نصب اینورتر بسیار حساستر است و به فیلتر نویز و کابل اختصاصی نیاز دارد.

سوال ۴: هزینه خدمات شما چگونه محاسبه می‌شود؟

هزینه بر اساس سه عامل است:

توان اینورتر(مثلاً ۲.۲ کیلووات تا ۳۱۵ کیلووات)تعداد پارامترهای سفارشی (مثلاً راه‌اندازی قرقره‌های متعدد) و مسافت محل پروژه. برای دریافت قیمت دقیق و رایگان،

مشخصات موتور و اینورتر خود را برای کارشناسان ما ارسال کنید.

هزینه به توان اینورتر (مثلاً ۱٫۵ کیلووات تا ۵۰۰ کیلووات)، برند (دلتا، زیمنس، اشنایدر، دانفوس، ABB) و پیچیدگی تنظیمات بستگی دارد. برای استعلام دقیق با ما تماس

بگیرید.

آیا هر برقکاری می‌تواند اینورتر نصب کند؟

خیر. نصب اینورتر نیازمند دانش تخصصی درباره الکترونیک قدرت، EMC (سازگاری الکترومغناطیسی) و تنظیم حلقه بسته (PID) است.

هزینه نصب اینورتر چقدر است؟

چه گارانتی ارائه می‌دهید؟

ما ۶ ماه گارانتی خدمات نصب و پشتیبانی تلفنی نامحدود ارائه می‌دهیم. همچنین پس از نصب، یک جلسه آموزش رایگان برای اپراتورهای شما برگزار می‌کنیم.





برندهای اینورتری که با آنها کار می‌کنیم

ما هیچ محدودیتی در برند نداریم، اما تخصص ویژه ما روی برندهای زیر است:

اروپایی:زیمنس (Siemens – سری G120 و S120)، اشنایدر الکتریک (Schneider – سری Altivar)، دانفوس (Danfoss – سری VLT)، ABB (سری ACS)

آسیایی و چینی: دلتا (Delta – سری VFD)، ال اس (LS Electric)، اینوت (INVT)

ما می توانیم پارامترهای یک اینورتر فرسوده و سوخته را به اینورتر جدید منتقل می‌کنیم بدون اینکه نیاز به توقف طولانی خط تولید باشد.

پشتیبانی و ضمانت نامه منحصر به فرد

بعد از پایان پروژه نصب و راه‌اندازی اینورتر، پشتیبانی ما تازه شروع می‌شود:

• ۱۲ ماه گارانتی بدون قید و شرط خدمات نصب و تنظیمات.
• پشتیبانی تلفنی ۷ روز هفته (حتی تعطیلات) از ساعت ۸ صبح تا ۲۰ شب.
• حضور در محل ظرف ۴۸ ساعت در صورت بروز خطای سخت‌افزاری مرتبط با نصب.
• ارسال فایل بکاپ (Backup) از تمام پارامترهای تنظیم شده روی حافظه فلش همراه با تحویل پروژه.
