برجهای تقطیر به دلیل پیچیدگیهای فرآیندی و رفتارهای غیرخطی ترمودینامیکی، حساسترین بخش در واحدهای عملیاتی محسوب میشوند. یک سیستم اتوماسیون و مانیتورینگ برج تقطیر کارآمد، نه تنها کیفیت و خلوص محصولات خروجی را تضمین میکند، بلکه با کنترل دقیق متغیرها، هزینههای گزاف انرژی را به حداقل میرساند.
در سیستمهای مدرن، کنترل دما، فشار، دبی و سطح مایعات در برج تقطیر بهصورت کاملاً هوشمند و پیوسته انجام میشود. این کنترل دقیق تنها با بهرهگیری از سیستمهای کنترل توزیعشده (DCS) و زیرساختهای مانیتورینگ پیشرفته امکانپذیر است.
سیستمهای DCS بهعنوان مغز کنترلی واحدهای فرآیندی شناخته میشوند. در برج تقطیر، پارامترهای حیاتی مانند دمای سینیها (Tray Temperature)، فشار بالای برج، سطح ریبویلر و نسبت رفلاکس باید بهصورت دقیق کنترل شوند.
پلتفرمهایی مانند ABB Ability System 800xA و PCS 7 امکان پیادهسازی استراتژیهای کنترلی پیشرفته از جمله PID، Cascade Control و Ratio Control را فراهم میکنند. این قابلیتها باعث میشود فرآیند جداسازی با حداکثر راندمان و حداقل مصرف انرژی انجام شود.
در اتوماسیون برج تقطیر، سیستم DCS هزاران سیگنال آنالوگ و دیجیتال را از ابزار دقیق دریافت کرده و پس از پردازش، فرمانهای کنترلی را به تجهیزات نهایی مانند کنترل ولوها، پمپها و هیترها ارسال میکند. وجود ساختار Redundant در DCS باعث افزایش قابلیت اطمینان و جلوگیری از توقف ناگهانی فرآیند میشود.
در یک واحد تقطیر، پارامترهایی مثل فشار سر برج، دمای سینی حساس و سطح مایع در ریبویلر دائماً در حال تغییر هستند. مدیریت این متغیرها فراتر از توان کنترلهای سنتی است و نیازمند بهرهگیری از تکنولوژیهای مدرن است:
سیستم DCS فرآیند اتوماسیون و مانیتورینگ برج تقطیر
ما در طراحی سیستمهای مانیتورینگ، بر ایجاد یک محیط کاربری بصری و مهندسیشده تمرکز میکنیم:
| پارامتر کلیدی | نقش سیستم اتوماسیون | ابزار پیادهسازی |
| فشار داخل برج | حفظ تعادل فاز مایع و بخار | کنترلر فشار با سرعت پاسخدهی بالا |
| دمای ریبویلر | تامین حرارت لازم برای تبخیر مجدد | شیرهای کنترلی بخار یا روغن داغ |
| دبی خوراک ورودی | پایداری بار حرارتی سینیها | ترنسمیترهای جریان و کنترلرهای منطقی |
تیم مهندسی ما با درک عمیق از استانداردهای صنعت نفت و گاز، پروژههای اتوماسیون را با استفاده از قدرتمندترین ابزارهای موجود اجرا میکند. ما برای دستیابی به بالاترین سطح پایداری و یکپارچگی، سیستم کنترل و مانیتورینگ خود را در این بخش با پلتفرم پیشرفته Siemens PCS7 پیادهسازی میکنیم. این انتخاب به ما اجازه میدهد تا پیچیدهترین استراتژیهای کنترلی را در بستری ایمن و منعطف اجرا نماییم.
نکته کلیدی: در سیستمهای مبتنی بر DCS، امکان عیبیابی و تغییر در کدهای برنامه بدون نیاز به توقف تولید وجود دارد که این موضوع در برجهای تقطیر مداوم (Continuous) یک مزیت حیاتی است.

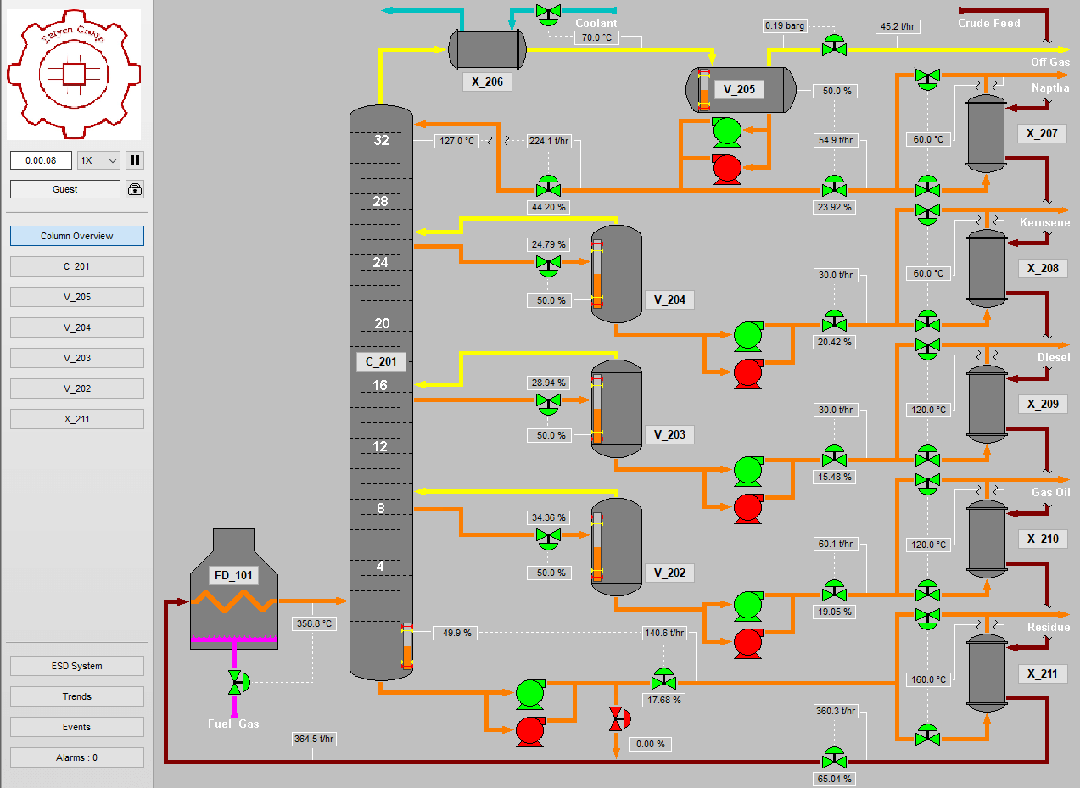

در کنار DCS، سیستم SCADA نقش مهمی در مانیتورینگ و نظارت بر عملکرد برج تقطیر دارد. SCADA اطلاعات فرآیندی را در قالب گرافیکهای HMI، نمودارهای Trend و گزارشهای تحلیلی در اختیار اپراتورها قرار میدهد.
با استفاده از مانیتورینگ SCADA، اپراتور میتواند بهصورت لحظهای تغییرات دما و فشار در نقاط مختلف برج را مشاهده کند و در صورت مشاهده شرایط غیرعادی، سریعاً تصمیمگیری نماید. همچنین ثبت دادهها در سیستم Historian امکان تحلیل بلندمدت عملکرد برج و بهینهسازی فرآیند را فراهم میکند.
با وجود مزایای فراوان، اجرای سیستم DCS و SCADA در برج تقطیر نیازمند طراحی مهندسی دقیق است. انتخاب استراتژی کنترلی مناسب، تعیین نقاط اندازهگیری بهینه و طراحی گرافیکهای HMI کاربردی از جمله چالشهای مهم در این پروژهها هستند.
همچنین نگهداری دورهای سیستم، بررسی عملکرد کنترلرها و تحلیل آلارمها برای حفظ پایداری بلندمدت ضروری است.
اتوماسیون و مانیتورینگ برج تقطیر با استفاده از سیستمهای DCS و SCADA نقش حیاتی در افزایش بهرهوری، کاهش مصرف انرژی و تضمین ایمنی فرآیند دارد. بهرهگیری از پلتفرمهای پیشرفته مانند ۸۰۰xA و PCS7، همراه با طراحی اصولی حلقههای کنترلی و انجام Loop Check دقیق، زمینه عملکرد پایدار و قابل اطمینان برج تقطیر را فراهم میکند.
سرمایهگذاری در اتوماسیون هوشمند برج تقطیر، به معنای افزایش کیفیت محصول و کاهش هزینههای عملیاتی در بلندمدت است.
متخصصین ما آمادهاند تا با بررسی نقشههای P&ID و فرآیند تولید شما، بهترین معماری کنترلی را پیشنهاد دهند. آیا مایل هستید برای مشاوره فنی اولیه و بررسی جزئیات پروژه با ما تماس بگیرید؟
