آیا تا به حال به این فکر کرده‌اید که چگونه ماشین‌آلات سنگین یا سیستم‌های روشنایی در محیط‌های صنعتی به‌صورت ایمن کنترل می‌شوند؟ پاسخ این پرسش اغلب در دستگاهی به نام «کنتاکتور» نهفته است. کنتاکتور یک کلید الکتریکی ضروری است که امکان روشن یا خاموش کردن مدارهای قدرت بالا را با سهولت و ایمنی فراهم می‌کند. آنچه کنتاکتورها را ویژه می‌سازد، توانایی آنها در کنترل ولتاژها و جریان‌های بالا بدون به خطر انداختن اپراتورها یا سیستم‌های کنترلی است. این دستگاه‌ها برای مدیریت جریان برق به تجهیزاتی مانند موتورها، پمپ‌ها و سیستم‌های روشنایی طراحی شده‌اند تا عملکردی کارآمد و قابل اطمینان را تضمین کنند. در محیط‌های صنعتی و تجاری، کنتاکتورها ابزاری حیاتی به شمار می‌آیند. چه در اتوماسیون خطوط تولید و چه در مدیریت روشنایی‌های گسترده، این دستگاه‌ها نقشی کلیدی در حفظ روند روان عملیات و تامین ایمنی دارند. در نوشتار توضیح داده می شود که یک کنتاکتور چگونه کار می کند.
بیایید دقیق‌تر بررسی کنیم که چرا این تجهیزات تا این حد مهم هستند!
کنتاکتور یک کلید الکتریکی است که به‌صورت برقی عمل می‌کند و برای کنترل جریان برق در یک مدار طراحی شده است. می‌توانید آن را به‌عنوان نیروی پنهان پشت صحنه در نظر بگیرید که وظیفه‌ی سنگین قطع و وصل کردن مدارهای با جریان و ولتاژ بالا را بر عهده دارد.

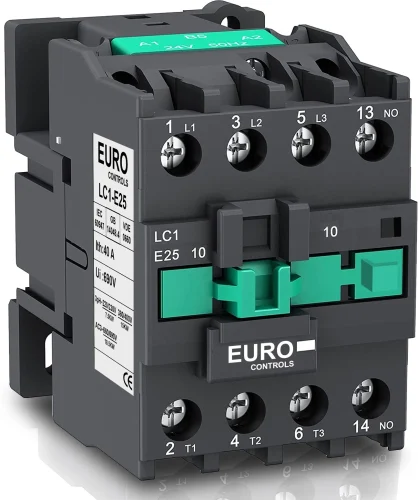

کنتاکتور چیست؟
اگرچه عملکرد آن مشابه رله است، اما کنتاکتور برای کارهای سنگین‌تر ساخته شده است. رله‌ها برای بارهای کوچک مناسب‌اند، اما کنتاکتورها به‌طور خاص برای کاربردهای صنعتی و سنگین طراحی شده‌اند؛ مانند تغذیه‌ی موتورهای صنعتی، سیستم‌های روشنایی و واحدهای تهویه مطبوع (HVAC). آنها به‌گونه‌ای ساخته شده‌اند که به‌طور مطمئن فشار عملیات‌های پرقدرت را تحمل کنند، و به همین دلیل در محیط‌های صنعتی و تجاری، انتخابی مطمئن و رایج هستند.
در اصل، کنتاکتورها پل ارتباطی میان سیستم‌های کنترلی مانند PLC (کنترل‌گر منطقی برنامه‌پذیر) و دستگاه‌های پرقدرت تحت کنترل آنها هستند، که در هر بار قطع و وصل، ایمنی و بهره‌وری را تضمین می‌کنند.
برای درک نحوه عملکرد یک کنتاکتور، بهتر است نگاهی دقیق‌تر به اجزای اصلی آن بیندازیم. هر یک از این بخش‌ها نقشی حیاتی در تضمین عملکرد ایمن و کارآمد دستگاه ایفا می‌کنند.

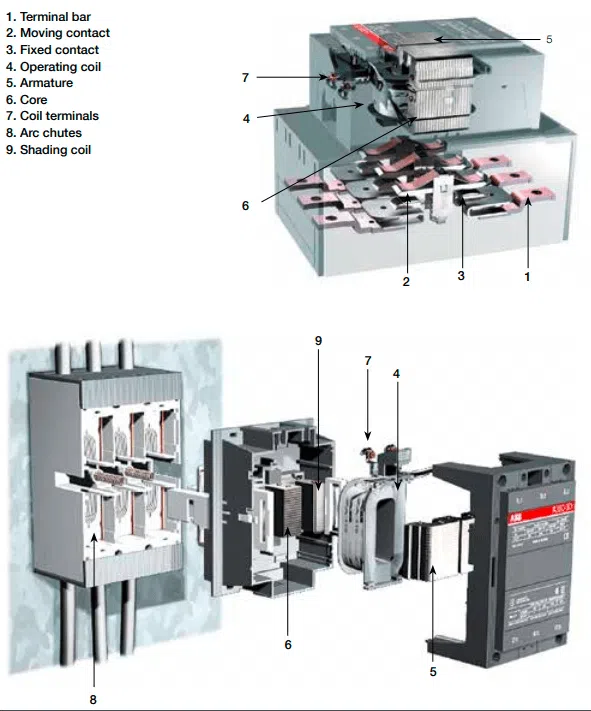

اجزای اصلی کنتاکتور
بوبین که به آن آهنربای الکتریکی نیز گفته می‌شود، قلب کنتاکتور است. زمانی که انرژی‌دار می‌شود، یک میدان مغناطیسی ایجاد می‌کند که عمل سوئیچ‌کردن (قطع یا وصل مدار) را فعال می‌کند.
ولتاژهای متداول: بوبین‌ها می‌توانند با ولتاژ DC یا AC کار کنند. ولتاژهای رایج شامل ۱۲V، ۲۴V، ۱۱۰V و ۲۳۰V هستند. برای عملکرد بدون مشکل، ولتاژ بوبین باید با مشخصات سیستم شما همخوانی داشته باشد.
کنتاکت‌ها بخش‌هایی هستند که جریان برق را عبور می‌دهند. آنها وظیفه‌ی اصلی در انتقال توان و انجام عملیات قطع و وصل مدار را بر عهده دارند.
این بخش، اجزای داخلی کنتاکتور را در برابر آسیب و خطرات بیرونی محافظت می‌کند.
این اجزا با همکاری یکدیگر، کنتاکتور را به دستگاهی قدرتمند، مطمئن و ایمن برای کنترل مدارهای با جریان و ولتاژ بالا تبدیل می‌کنند.

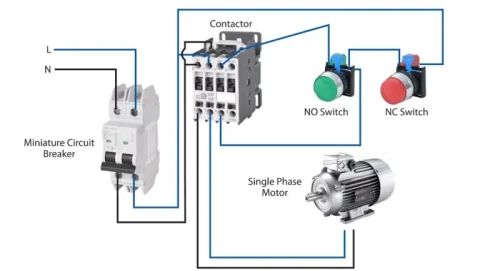

کنتاکتور برای راه اندازی موتور تک فاز
در اصل، کنتاکتور بر پایه یک اصل ساده اما قدرتمند عمل می‌کند: استفاده از میدان مغناطیسی برای کنترل جریان برق. بیایید این فرآیند را مرحله‌به‌مرحله بررسی کنیم:
زمانی که برق به بوبین کنتاکتور اعمال می‌شود، میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی باعث جذب یک قطعه متحرک به نام «آرمیچر» می‌شود که موجب باز یا بسته شدن کنتاکت‌های داخلی دستگاه می‌گردد.
یکی از ویژگی‌های برجسته کنتاکتورها، توانایی آنها در قطع و وصل مدارها با سرعت و دقت بسیار بالا، در دفعات زیاد است. این دستگاه‌ها به‌گونه‌ای طراحی شده‌اند که بدون افت عملکرد، جریان‌ها و ولتاژهای بالا را در کاربردهای صنعتی تحمل کنند.
چه در زمان راه‌اندازی یک موتور و چه در روشن کردن سیستم‌های روشنایی، کنتاکتور عملکردی یکنواخت و مطمئن را تضمین می‌کند.
طراحی مستحکم آنها باعث می‌شود که بتوانند هزاران یا حتی میلیون‌ها بار عملیات قطع و وصل را طی عمر خود انجام دهند؛ از همین رو، انتخابی قابل اعتماد در صنایع و سیستم‌های تجاری هستند.
کنتاکتورها دستگاه‌هایی چندمنظوره هستند که نقش حیاتی در مدیریت سیستم‌های پرقدرت در صنایع مختلف ایفا می‌کنند. در ادامه برخی از رایج‌ترین کاربردهای آنها آمده است:
کنتاکتورها برای روشن و خاموش کردن ایمن موتورهای الکتریکی استفاده می‌شوند. آنها معمولاً با ویژگی‌هایی مانند حفاظت در برابر اضافه‌بار، اتصال کوتاه و افت ولتاژ همراه هستند، تا از عملکرد ایمن موتور اطمینان حاصل شود.
در نصب‌های گسترده روشنایی مانند ساختمان‌های اداری، استادیوم‌ها یا انبارها، از کنتاکتورها استفاده می‌شود. معمولاً از پیکربندی‌های قفل‌شونده (Latching) استفاده می‌شود تا چراغ‌ها بدون نیاز به برق دائم بوبین، روشن یا خاموش بمانند؛ این کار مصرف برق را کاهش داده و کنترل دقیقی را فراهم می‌سازد.
در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC)، کنتاکتورها وظیفه کنترل برق اجزای اصلی مانند فن‌ها، کمپرسورها و پمپ‌ها را دارند. این موضوع باعث استفاده بهینه از انرژی و کنترل مطمئن سیستم‌های تهویه می‌شود.
کنتاکتورها ستون فقرات سیستم‌های کنترل خودکار هستند. با ادغام در PLCها و سایر تجهیزات کنترلی، ایمنی و اطمینان را در فرآیندهایی مانند خطوط مونتاژ، رباتیک و جابه‌جایی مواد فراهم می‌کنند.
چه در راه‌اندازی موتورها، چه در کنترل روشنایی یا اتوماسیون فرآیندهای صنعتی، کنتاکتورها نقش اساسی در ایجاد سیستم‌های برقی ایمن و کارآمد دارند.
اگرچه کنتاکتورها و رله‌ها در نگاه اول ممکن است مشابه به نظر برسند، اما برای اهداف کاملاً متفاوتی طراحی شده‌اند. هر دو نوعی کلید الکترومغناطیسی هستند، اما تفاوت‌هایی در ظرفیت بار، ویژگی‌های ایمنی و نحوه پیکربندی آنها وجود دارد که باعث تمایز آنها می‌شود.

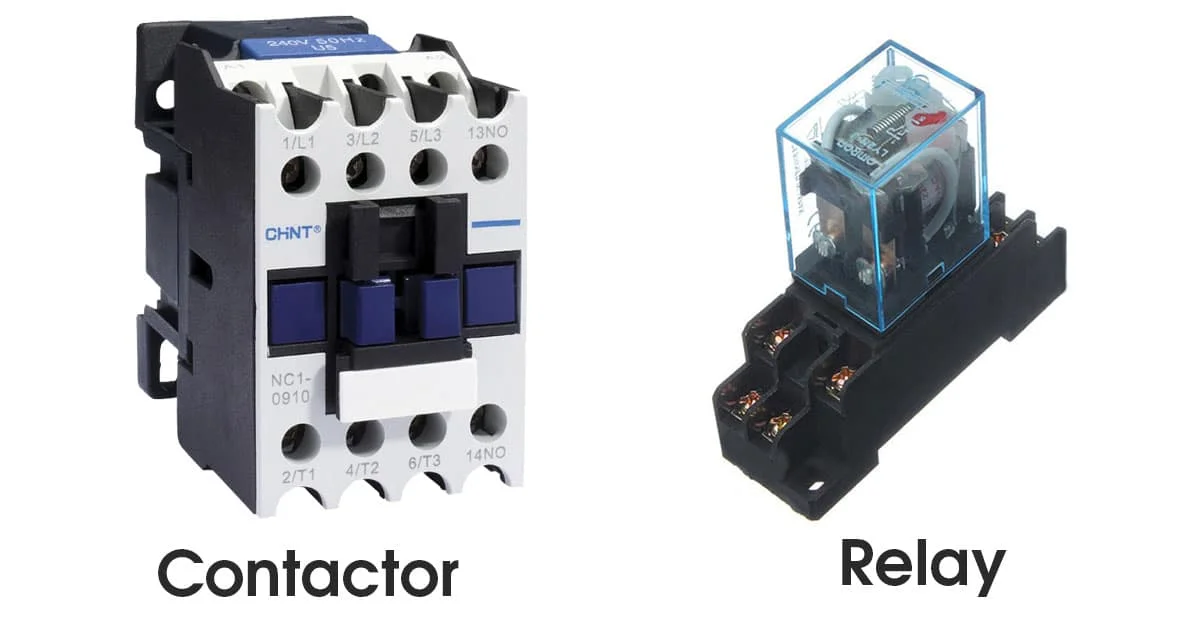

تفاوت بین کنتاکتور و رله
کنتاکتور: برای کاربردهای سنگین طراحی شده و می‌تواند جریان‌ها و ولتاژهای بالا را کنترل کند.
رله: مناسب مدارهای کم‌قدرت و بارهای سبک است.
کنتاکتور: دارای مکانیزم‌های پیشرفته ایمنی مانند حفاظت در برابر اضافه‌بار و سیستم‌های کاهش یا حذف قوس مغناطیسی (arc suppression) است.
رله: این ویژگی‌های ایمنی را ندارد و بیشتر برای کاربردهای ساده‌تر استفاده می‌شود.
کنتاکتور: معمولاً در حالت نرمال باز (NO) طراحی می‌شود تا در کاربردهای صنعتی، ایمنی حفظ شود.
رله: در هر دو حالت نرمال باز (NO) و نرمال بسته (NC) موجود است و انعطاف‌پذیری بیشتری برای کاربردهای کم‌قدرت فراهم می‌کند.
انواع کنتاکتور

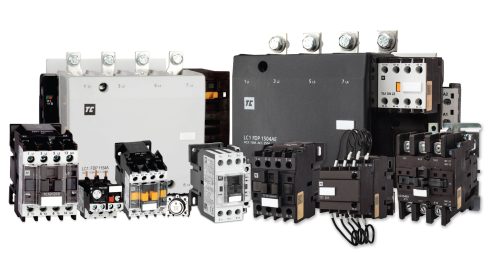

کنتاکتورها انواع مختلفی دارند که هر کدام برای برآورده کردن نیازهای خاص در کاربردهای صنعتی و تجاری طراحی شده‌اند. بیایید با رایج‌ترین آنها و ویژگی‌های منحصر به فردشان آشنا شویم:
هر نوع کنتاکتور متناسب با نیازهای خاص طراحی شده است و انعطاف‌پذیری و کارایی را در صنایع مختلف تضمین می‌کند. چه به دنبال اتوماسیون قدرتمند باشید و چه کنترل دستی ساده، کنتاکتوری وجود دارد که برای کار شما مناسب است!
درک سیم‌کشی کنتاکتور برای نصب صحیح و ایمن آن ضروری است. بیایید ترمینال‌های کلیدی را که با آنها روبرو خواهید شد بررسی کنیم و ببینیم چگونه با هم کار می‌کنند تا مدارهای با توان بالا را کنترل کنند.
ترمینال‌های سیم‌پیچ محل اتصال ولتاژ کنترل برای تحریک کنتاکتور هستند.
A1: به ترمینال مثبت ولتاژ کنترل متصل می‌شود.
A2: به ترمینال منفی یا نول متصل می‌شود.
نکته: همیشه رتبه ولتاژ سیم‌پیچ (مثلاً ۲۴ ولت DC، ۱۱۰ ولت AC) را برای اطمینان از سازگاری با سیستم کنترل خود بررسی کنید.
این ترمینال‌ها جریان برق را به بار هدایت می‌کنند:
L1, L2, L3: به منبع تغذیه ورودی متصل می‌شوند.
T1, T2, T3: به بار مانند موتور یا سیستم روشنایی متصل می‌شوند.
چگونگی عملکرد: وقتی سیم‌پیچ تحریک می‌شود، کنتاکتور اتصال بین ترمینال‌های L و T را می‌بندد و اجازه می‌دهد جریان به دستگاه برسد.
ترمینال‌های کمکی سیگنال‌های کنترل اضافی و بازخورد فراهم می‌کنند.
کاربرد: اغلب برای ارسال سیگنال به PLC یا سیستم کنترل جهت اطلاع از وضعیت کنتاکتور استفاده می‌شوند.
مثال: ترمینال‌های ۱۳ و ۱۴ معمولاً برای کنتاکت‌های کمکی معمولاً باز (NO) به کار می‌روند.
قبل از سیم‌کشی کنتاکتور، همیشه موارد زیر را بررسی کنید:
با فهمیدن این اصول پایه سیم‌کشی، می‌توانید با اطمینان کنتاکتور را نصب و راه‌اندازی کنید و هم کارایی و هم ایمنی سیستم الکتریکی خود را تضمین کنید.
کنتاکتورها با چندین ویژگی ایمنی ساخته شده‌اند تا عملیات مطمئن و محافظت از تجهیزات و کاربران را تضمین کنند. بیایید به مهم‌ترین آنها نگاه کنیم:
این کنتاکت‌ها به گونه‌ای طراحی شده‌اند که در صورت قطع برق مدار را به طور خودکار قطع کنند.
چگونگی عملکرد: وقتی سیم‌پیچ خاموش می‌شود، مکانیزم فنری به سرعت کنتاکت‌ها را از هم جدا کرده و مدار را قطع می‌کند.
اهمیت: این ویژگی از جریان ناخواسته برق جلوگیری کرده و خطرات الکتریکی را کاهش می‌دهد.
حفاظت در برابر اضافه بار یکی از ویژگی‌های حیاتی برای جلوگیری از آسیب به دلیل جریان بیش از حد است.
چگونگی عملکرد: اگر جریان مدار از حد معینی فراتر رود، مکانیزم اضافه بار فعال شده و مدار را قطع می‌کند.
اهمیت: این امر از گرم شدن بیش از حد یا آتش گرفتن تجهیزات متصل جلوگیری کرده و ایمنی کلی سیستم الکتریکی را تضمین می‌کند.
جرقه زمانی ایجاد می‌شود که جریان برق هنگام باز یا بسته شدن کنتاکت‌ها جابه‌جا شود. حذف کننده قوس مغناطیسی این مشکل را کاهش می‌دهد.
چگونگی عملکرد: این مکانیزم قوس را مجبور می‌کند مسیر طولانی‌تری را طی کند و انرژی آن را به صورت ایمن پراکنده می‌کند.
اهمیت: از سایش و پارگی کنتاکت‌ها می‌کاهد، عمر آنها را افزایش داده و عملکرد قابل اعتماد را حفظ می‌کند.
این ویژگی‌ها کنتاکتورها را نه تنها قدرتمند بلکه ایمن و قابل اعتماد برای کاربردهای با توان بالا می‌سازد. آنها به حفاظت از سیستم شما کمک کرده، زمان توقف را کاهش می‌دهند و ایمنی کلی عملیات را افزایش می‌دهند.
انتخاب کنتاکتور مناسب برای تضمین ایمنی، کارایی و طول عمر سیستم الکتریکی شما ضروری است. در اینجا عوامل کلیدی که باید در نظر بگیرید آورده شده است:
درک جریان و ولتاژی که کنتاکتور باید تحمل کند بسیار مهم است.
میزان جریان: کنتاکتوری انتخاب کنید که بتواند جریان‌های عملیاتی و لحظه‌ای بار شما را به طور ایمن مدیریت کند.
میزان ولتاژ: اطمینان حاصل کنید کنتاکتور برای سطوح ولتاژ در کاربرد شما طراحی شده است، چه ولتاژ پایین و چه بالا.
ولتاژ سیم‌پیچ باید با مدار کنترل شما مطابقت داشته باشد تا کنتاکتور به درستی تحریک شود.
ولتاژهای رایج سیم‌پیچ: گزینه‌ها شامل ۱۲ ولت، ۲۴ ولت، ۱۱۰ ولت و ۲۳۰ ولت است که در هر دو نوع DC و AC موجود است.
اهمیت: عدم تطابق ولتاژ می‌تواند باعث سوختن سیم‌پیچ یا عملکرد ناکارآمد شود.
کنتاکتورها در پیکربندی‌های مختلف عرضه می‌شوند تا نیازهای کاربردی مختلف را برآورده کنند.
تک پل، دوپل یا چند پل: بر اساس تعداد مدارهایی که باید کنترل کنید انتخاب کنید.
نرمالی باز (NO) یا نرمالی بسته (NC): پیکربندی متناسب با طراحی مدار خود را انتخاب کنید.
کنتاکتورها باید بتوانند نیازهای محیط و استفاده خود را تحمل کنند.
کیفیت مواد: به دنبال بدنه‌های مقاوم و کنتاکت‌های با کیفیت بالا باشید.
مدیریت حرارت: اطمینان حاصل کنید که کنتاکتور می‌تواند حرارت را به طور مؤثر دفع کند، به ویژه در کاربردهایی با فرکانس سوئیچینگ بالا.
محیط نصب نقش مهمی در انتخاب شما دارد.
نصب سطحی یا نصب روی پنل: بسته به فضای موجود و چیدمان سیستم الکتریکی خود تصمیم بگیرید روی ریل نصب شود یا سطح.
حفاظت محیطی: برای شرایط سخت، کنتاکتورهایی با بدنه مقاوم در برابر گرد و غبار، رطوبت و سایر خطرات انتخاب کنید.
با ارزیابی دقیق این نکات، می‌توانید کنتاکتوری انتخاب کنید که متناسب با کاربرد خاص شما باشد و ایمنی، قابلیت اطمینان و عملکرد بلندمدت را تضمین کند.
نگهداری و افزایش طول عمر کنتاکتور
درست مانند هر دستگاه الکتریکی دیگر، کنتاکتورها نیاز به نگهداری مناسب دارند تا اطمینان حاصل شود که در بالاترین کارایی عمل می‌کنند و طول عمرشان تا حد امکان افزایش یابد. در ادامه، روش‌هایی برای افزایش طول عمر کنتاکتور و حفظ قابلیت اطمینان آن آورده شده است:
وقتی کنتاکتورها مدارها را قطع و وصل می‌کنند، جرقه ممکن است بین کنتاکت‌ها رخ دهد، به‌ویژه در کاربردهای جریان بالا.
چه اتفاقی می‌افتد: جرقه الکتریکی ایجاد شده می‌تواند سطح کنتاکت‌ها را آسیب زده و باعث سایش تدریجی شود.
نتیجه: جرقه‌های مکرر منجر به سوراخ‌شدگی یا سوختگی کنتاکت‌ها می‌شود که ریسک خرابی را افزایش داده و عملکرد را تحت تأثیر قرار می‌دهد.

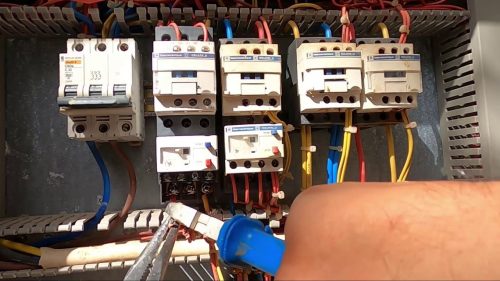

بازرسی و تمیزکاری منظم برای اطمینان از عملکرد بهینه کنتاکتور ضروری است.
بررسی سایش: کنتاکت‌ها را از نظر علائم آسیب، خوردگی یا تجمع کثیفی بررسی کنید، زیرا این موارد می‌توانند اتصال را مختل کنند.
تمیز کردن کنتاکت‌ها: کنتاکتور را از گرد و غبار و آلودگی‌ها پاک نگه دارید، زیرا این موارد می‌توانند باعث افزایش دما یا اختلال در عملکرد کنتاکتور شوند.
کنتاکتورهای مدرن با ویژگی‌های پیشرفته‌ای طراحی شده‌اند که به افزایش طول عمر آنها کمک می‌کند.
مکانیسم‌های بسته شدن سریع: طراحی‌های جدید از سرعت بسته شدن سریع‌تر کنتاکت‌ها استفاده می‌کنند تا جرقه زدن را کاهش داده و سایش را کم کنند.
کاهش ارتعاش کنتاکت: با کم کردن ارتعاش جزئی کنتاکت‌ها پس از بسته شدن، احتمال جرقه ثانویه کاهش یافته و طول عمر کلی بهبود می‌یابد.
با مراقبت مناسب و انجام نگهداری منظم، می‌توانید به طور قابل توجهی طول عمر کنتاکتور خود را افزایش داده و عملکرد قابل اطمینانی داشته باشید، که از تعویض‌های پرهزینه و توقف‌های ناخواسته جلوگیری می‌کند.
متداول‌ترین علت خرابی، جوش خوردن کنتاکت‌ها است. این اتفاق زمانی رخ می‌دهد که جریان زیاد یا جرقه‌زدن بیش از حد باعث شود کنتاکت‌ها به هم جوش بخورند و نتوانند به درستی باز یا بسته شوند. دلایل رایج دیگر عبارتند از:
سوختن سیم‌پیچ: ناشی از اعمال ولتاژ نامناسب (بیش از حد یا کمتر از حد لازم) به سیم‌پیچ.
ورود گرد و غبار یا رطوبت: آلودگی‌ها می‌توانند در میدان مغناطیسی سیم‌پیچ اختلال ایجاد کنند یا سطح کنتاکت‌ها را مختل کنند.
A1 و A2 ترمینال‌های سیم‌پیچ (کویل) کنتاکتور هستند. این ترمینال‌ها برای اتصال ولتاژ کنترل به کار می‌روند که سیم‌پیچ را انرژی می‌دهند:
اطمینان از اعمال ولتاژ صحیح به این ترمینال‌ها برای عملکرد صحیح کنتاکتور بسیار مهم است.
ترمینال‌های ۱۳ و ۱۴ برای کنتاکت‌های کمکی نرمالی باز (Normally Open – NO) استفاده می‌شوند.
وظیفه: این ترمینال‌ها بازخورد به سیستم‌های کنترل می‌دهند، مثلاً نشان می‌دهند که آیا کنتاکتور در حال فعال شدن (انرژی‌دار شدن) است یا خیر.
کاربرد: اغلب به PLCها یا دیگر دستگاه‌های مانیتورینگ متصل می‌شوند تا در اتوماسیون سیستم نقش داشته باشند.
هنگام انتخاب کنتاکتور برای سیستم‌های جریان بالا:
بله، بسیاری از کنتاکتورها برای هر دو سیستم AC و DC طراحی شده‌اند، اما مهم است که:
کنتاکتورها قهرمانان ناشناخته سیستم‌های الکتریکی مدرن هستند که روشی ایمن و قابل اعتماد برای کنترل مدارهای پرقدرت فراهم می‌کنند. چه برای تغذیه موتورهای صنعتی، مدیریت روشنایی‌های بزرگ‌مقیاس یا اتوماسیون سیستم‌های پیچیده، کنتاکتورها کارایی، ایمنی و دوام را در طیف گسترده‌ای از کاربردها تضمین می‌کنند.
انتخاب کنتاکتور مناسب بسیار حیاتی است—تناسب مشخصات آن با نیازهای بار سیستم، ولتاژ و شرایط محیطی، عملکردی روان را تضمین می‌کند. همچنین، نگهداری و بازدیدهای منظم، عمر مفید دستگاه را افزایش داده، از توقف‌های پرهزینه جلوگیری کرده و از تجهیزات شما محافظت می‌کند.
