نقش RTC در سیستمهای PLC
تاریخ انتشار : 2024/08/01
RTC در سیستم های PLC چیست؟
RTC (کلاک های بلادرنگ) نقشی مهم اما اغلب نادیدهگرفتهشده در اتوماسیون صنعتی ایفا میکنند و تضمین میکنند که کنترلکنندههای منطقی قابل برنامهریزی (PLCs) وظایف وابسته به زمان را با دقت اجرا کنند.
این راهنمای جامع به بررسی جزئیات RTCها درون PLC ها میپردازد و نشان میدهد که چگونه میتوانید از تمام ظرفیت آنها در برنامههای خود بهره بگیرید. چه در حال تنظیم آلارمها باشید، چه ثبت دادهها یا همگامسازی فرایندها، درک RTCها برای دستیابی به عملکردی کارآمد و قابلاعتماد ضروری است.
فهرست مطالب
- RTC (ساعت بلادرنگ) در سیستمهای PLC چیست؟
- چرا PLCها به RTC نیاز دارند؟
- چگونه یک RTC را در PLC برنامهریزی کنیم؟
- آشنایی با دستورالعملهای RTC در منطق Ladder
- تنظیم آلارمها با استفاده از RTC در PLC
- همگامسازی RTC مربوط به PLC با کلاک های خارجی
- عیبیابی مشکلات رایج RTC در PLCها
- ماژولهای RTC در مقابل RTCهای داخلی: کدام بهتر است؟
- کاربردهای RTC در اتوماسیون صنعتی
- چگونه RTC موجود در PLC خود را بهروزرسانی و نگهداری کنیم؟
- سؤالات متداول
- چگونه تاریخ و زمان RTC مربوط به PLC خود را تغییر دهم؟
- اگر باتری RTC خراب شود چه اتفاقی میافتد؟
- آیا میتوانم چند PLC را با استفاده از RTC همگامسازی کنم؟
- آیا PLCها بهطور خودکار ساعت را برای تغییرات ساعت تنظیم میکنند؟
- چرا RTC من دقت زمانی خود را از دست میدهد؟
- نتیجهگیری
RTC (کلاک بی درنگ درنگ) در سیستمهای PLC چیست؟

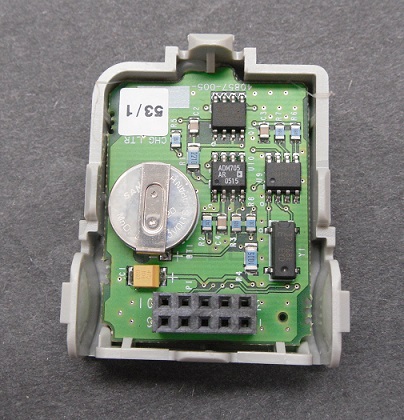

RTC یا کلاک بلادرنگ (Real-Time Clock)، یک وسیله زمانسنج است که زمان و تاریخ فعلی را حتی زمانی که برق اصلی قطع است، حفظ میکند. در سیستمهای PLC، RTC تضمین میکند که عملیات مبتنی بر زمان دقیقاً در زمان تعیینشده انجام شوند. این کلاک با استفاده از یک باتری یا منبع تغذیه ثانویه به کار خود ادامه میدهد و در هنگام قطعی برق، زمان را با دقت حفظ میکند.
یک RTC معمولاً از یک نوسانساز کریستالی تشکیل شده است که فرکانسی دقیق تولید میکند و یک باتری که عملکرد آن را حفظ میکند. این نوسانساز اغلب با فرکانس ۳۲٫۷۶۸ kHz کار میکند و به RTC امکان میدهد ثانیهها، دقیقهها، کلاک ها و واحدهای زمانی بالاتر را شمارش کند. این زمانسنجی مداوم برای کاربردهایی که به زمانبندی، ثبت دادهها یا ثبت زمان وقوع رویدادها نیاز دارند، بسیار مهم است.
RTC در سیستمهای PLCRT
چرا PLCها به RTC نیاز دارند؟
PLCها یا کنترلکنندههای منطقی قابل برنامهریزی، مغز سیستمهای اتوماسیون صنعتی هستند. آنها برنامههایی را اجرا میکنند که ماشینآلات و فرایندها را کنترل میکنند. اما چرا وجود یک RTC در PLCها ضروری است؟
- توابع مبتنی بر زمان: RTCها به PLCها امکان میدهند وظایف را در زمانهای مشخص انجام دهند، مانند فعال کردن یک آلارم یا راهاندازی یک ماشین.
- ثبت دادهها: زمانهای ثبتشده دقیق هنگام ضبط دادهها برای تحلیل، رعایت الزامات یا عیبیابی بسیار مهم هستند.
- همگامسازی: در سیستمهایی که چندین دستگاه دارند، RTCها به همگامسازی عملیات کمک میکنند تا بهرهوری حفظ شده و از تداخل جلوگیری شود.
بدون وجود RTC، یک PLC توانایی زمانبندی عملیات دقیق را نخواهد داشت و در نتیجه اثربخشی آن در کاربردهای حساس به زمان کاهش مییابد.
چگونه یک RTC را در PLC برنامهریزی کنیم؟
برنامهریزی RTC شامل پیکربندی تنظیمات آن و وارد کردن دستورالعملهای مبتنی بر زمان در منطق Ladder شما است. در اینجا نحوه انجام این کار آورده شده است:
- دسترسی به دادههای RTC: زمان و تاریخ فعلی را از رجیسترهای RTC دریافت کنید.
- استفاده از دستورالعملهای RTC: از دستورالعملهایی مانند
READ_RTC و SET_RTC برای تعامل با ساعت استفاده کنید.
- بهکارگیری در منطق برنامه: از دادههای RTC در برنامههای خود برای فعال کردن رویدادها، تنظیم عملیات یا ثبت دادهها استفاده کنید.
برای مثال، میتوانید یک رانگ در منطق نردبانی خود ایجاد کنید که هنگامی که RTC به یک مقدار مشخص میرسد، یک خروجی را روشن کند؛ برای مثال، فعال کردن روشنایی در هنگام غروب خورشید.
آشنایی با دستورالعملهای RTC در منطق نردبانی یا Ladder
منطق Ladder یک زبان برنامهنویسی بصری است که نمودارهای مدار مربوط به سختافزارهای منطقی رلهای را نمایش میدهد. درک دستورالعملهای RTC در منطق Ladder برای برنامهنویسی مؤثر ضروری است.
- دستورالعمل READ_RTC: زمان و تاریخ فعلی را از RTC میخواند و آن را در رجیسترهای مشخصشده ذخیره میکند.
- دستورالعمل SET_RTC: RTC را روی یک مقدار جدید برای زمان و تاریخ تنظیم میکند.
- دستورالعمل COMPARE_TIME: دادههای RTC را با مقادیر از پیش تعیینشده مقایسه میکند تا اقدامات مشخصی را فعال کند.
این دستورالعملها به شما امکان میدهند RTC را بهصورت یکپارچه در منطق کنترلی خود وارد کنید و در نتیجه زمانبندی و برنامهریزی دقیق را امکانپذیر سازید.
تنظیم آلارمها با استفاده از RTC درون PLC
آلارمها برای اطلاعرسانی به اپراتورها درباره شرایط یا رویدادهای خاص ضروری هستند. با استفاده از RTC در PLC، میتوانید آلارمها را طوری تنظیم کنید که در زمانهای از پیش تعیینشده فعال شوند.
مراحل تنظیم یک آلارم:
- تعیین زمان آلارم: زمان موردنظر برای آلارم را در یک رجیستر ذخیره کنید.
- مقایسه RTC و زمان آلارم: از دستورالعمل
COMPARE_TIME برای بررسی اینکه آیا زمان RTC با زمان آلارم مطابقت دارد استفاده کنید.
- فعالسازی خروجی آلارم: هنگامی که نتیجه مقایسه صحیح باشد، یک تجهیز خروجی مانند آژیر یا چراغ را فعال کنید.
به خاطر داشته باشید که تغییرات ساعت یا تغییرات زمان محلی را در نظر بگیرید تا عملکرد صحیح آلارم تضمین شود.
همگامسازی RTC مربوط به PLC با ساعتهای خارجی
همگامسازی RTC با یک ساعت خارجی تضمین میکند که زمان PLC دقیق باقی بماند، بهویژه هنگامی که نیاز به هماهنگی با سایر دستگاهها وجود دارد.
- اتصال دستگاه خارجی: از رابطهای ارتباطی مانند I2C یا اتصالات سریال استفاده کنید.
- خواندن زمان خارجی: دستورالعملهایی را برای خواندن دادههای زمان از منبع خارجی اجرا کنید.
- بهروزرسانی RTC: زمان دریافتشده از منبع خارجی را در رجیسترهای RTC بنویسید.
همگامسازی منظم به حفظ یکپارچگی زمانی در میان سیستمها کمک میکند و خطاهای ناشی از اختلاف زمانی را کاهش میدهد.
عیبیابی مشکلات رایج RTC در PLCها
حتی با وجود سختافزار قابلاعتماد، RTCها ممکن است با مشکلاتی مواجه شوند. در ادامه نحوه رسیدگی به مشکلات رایج آورده شده است:
- خرابی باتری: خالی شدن باتری میتواند باعث ریست شدن RTC شود. برای حفظ عملکرد سیستم، باتری یا منبع تغذیه ثانویه را تعویض کنید.
- خرابی نوسانساز: اگر نوسانساز کریستالی دچار خرابی شود، RTC قادر به حفظ زمان دقیق نخواهد بود. مدار نوسانساز را بررسی کرده و قطعات معیوب را تعویض کنید.
- خطاهای نرمافزاری: برنامهنویسی نادرست میتواند باعث بروز مشکلات در RTC شود. منطق Ladder و دستورالعملهای خود را بررسی کنید تا از صحت آنها اطمینان حاصل شود.
- عوامل محیطی: دماهای بسیار بالا یا بسیار پایین یا تداخل الکترومغناطیسی میتوانند بر RTC تأثیر بگذارند. با استفاده از شیلدینگ مناسب از PLC خود محافظت کنید.
ماژولهای RTC در مقابل RTCهای داخلی: کدام بهتر است؟
وقتی صحبت از RTCها در PLCها میشود، شما دو گزینه دارید:
RTCهای داخلی
- مزایا: در PLC یکپارچه شدهاند، به سختافزار اضافی نیاز ندارند و مصرف انرژی کمتری دارند.
- معایب: ممکن است قابلیتهای محدودی داشته باشند یا دقت کمتری ارائه دهند.
ماژولهای RTC
- مزایا: قابلیتهای پیشرفته، دقت بالاتر و امکان اضافه شدن به PLCهایی که RTC داخلی ندارند را فراهم میکنند.
- معایب: به برنامهنویسی اضافی نیاز دارند و پیچیدگی سیستم را افزایش میدهند.
عوامل مؤثر در تصمیمگیری:
- نیازهای کاربرد: دقت و قابلیتهای موردنیاز را در نظر بگیرید.
- هزینه: ماژولها هزینه اضافی ایجاد میکنند.
- پیچیدگی: پیادهسازی RTCهای داخلی سادهتر است.
کاربردهای RTC در اتوماسیون صنعتی
RTCها در کاربردهای مختلفی مورد استفاده قرار میگیرند:
- ثبت دادهها: ثبت دقیق زمان برای دادههای ذخیرهشده.
- عملیات زمانبندیشده: خودکارسازی وظایفی مانند راهاندازی یا خاموش کردن تجهیزات.
- صرفهجویی در انرژی: کنترل سیستمها بر اساس زمان برای کاهش مصرف انرژی.
- سیستمهای آلارم: فعال کردن آلارمها در زمانها یا فواصل زمانی مشخص.
با بهرهگیری از RTCها، عملکرد و بهرهوری سیستمهای اتوماسیون خود را افزایش میدهید.
چگونه RTC موجود در PLC خود را بهروزرسانی و نگهداری کنیم؟
نگهداری منظم تضمین میکند که RTC شما بهدرستی کار کند:
- تعویض باتری: هنگامی که باتری ضعیف شد، آن را تعویض کنید تا از دست رفتن زمان جلوگیری شود.
- همگامسازی منظم: RTC را با یک ساعت خارجی دقیق همگام کنید تا خطای ناشی از انحراف زمانی اصلاح شود.
- بهروزرسانی Firmware: نرمافزار PLC خود را بهروز نگه دارید تا از بهبودها و اصلاحات بهرهمند شوید.
- نظارت بر عملکرد: از ابزارهای تشخیصی برای بررسی وضعیت RTC استفاده کنید و مشکلات را بهسرعت برطرف کنید.
سؤالات متداول درباره RTC
چگونه تاریخ و زمان RTC مربوط به PLC خود را تغییر دهم؟
از طریق نرمافزار برنامهنویسی PLC به تنظیمات RTC دسترسی پیدا کنید. از دستورالعمل SET_RTC برای وارد کردن مقادیر جدید تاریخ و زمان استفاده کنید. برای اطلاع از مراحل دقیق، به دفترچه راهنمای PLC خود مراجعه کنید..
اگر باتری RTC خراب شود چه اتفاقی میافتد؟
اگر باتری خراب شود، RTC ممکن است هنگام قطع برق ریست شود و در نتیجه زمان را بهدرستی حفظ نکند. برای حفظ زمان دقیق، باتری را در سریعترین زمان ممکن تعویض کنید.
آیا میتوانم چند PLC را با استفاده از RTC همگامسازی کنم؟
بله، میتوانید چند PLC را با اتصال آنها به یک ساعت خارجی مشترک یا پروتکل زمان شبکه همگامسازی کنید. این کار تضمین میکند که همه دستگاهها با یک مرجع زمانی یکسان کار کنند.
آیا PLCها بهطور خودکار ساعت را برای تغییرات ساعت تنظیم میکنند؟
برخی PLCها دارای قابلیتهای داخلی برای تنظیم خودکار ساعت هستند. اگر PLC شما چنین قابلیتی نداشته باشد، باید این تنظیم را بهصورت دستی در منطق Ladder برنامهنویسی کنید.
چرا RTC من دقت زمانی خود را از دست میدهد؟
از دست رفتن دقت زمانی میتواند ناشی از خرابی نوسانساز کریستالی یا عوامل محیطی مؤثر بر فرکانس نوسانساز باشد. نوسانساز را بررسی کنید و در صورت نیاز، RTC را با دفعات بیشتری همگامسازی کنید.
نتیجهگیری
- RTCها امکان کنترل مبتنی بر زمان را فراهم میکنند: برای زمانبندی، ثبت دادهها و عملیات همگامسازیشده در PLCها ضروری هستند.
- برنامهنویسی صحیح بسیار مهم است: از دستورالعملهای RTC در منطق Ladder خود بهطور مؤثر استفاده کنید تا کنترل دقیق حاصل شود.
- نگهداری از بروز مشکلات جلوگیری میکند: تعویض منظم باتری و همگامسازی، دقت RTC را حفظ میکنند.
- نوع مناسب RTC را انتخاب کنید: بر اساس نیازهای کاربرد خود بین RTCهای داخلی و ماژولها تصمیم بگیرید.
- پیشگیرانه عمل کنید: مشکلات RTC را پایش و عیبیابی کنید تا عملکرد قابلاعتماد سیستم تضمین شود.
- با تسلط بر RTC در برنامهنویسی PLC، امکانات جدیدی برای اتوماسیون، بهرهوری و دقت در عملیات خود ایجاد خواهید کرد.
