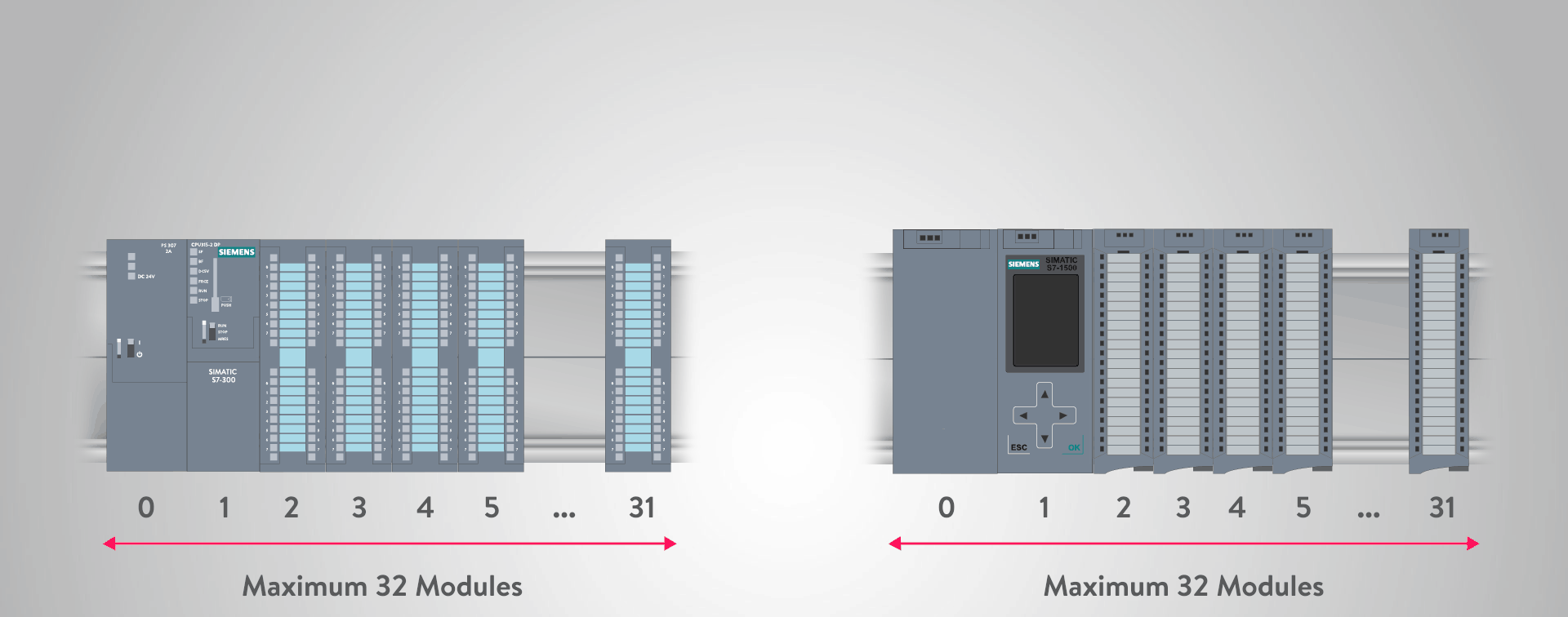

در هر دو سیستم، امکان نصب حداکثر ۳۲ ماژول توسعه وجود دارد که تنها به یک ریل و یک باس ارتباطی پشتی(backplane) نیاز دارند.ذکنترلر S7-1500 دارای یک نمایشگر و صفحه‌کلید داخلی استاندارد است که امکان پیکربندی اولیه و انجام عیب‌یابی‌های پایه را بدون نیاز به صفحه‌نمایش خارجی فراهم می‌کند.
بیشینه تعداد ماژول در در PLC های S7-1500 و S7-300
دسته‌بندی CPU در PLC های S7-1500 و S7-300
هر دو سری PLC یعنی S7-300 و S7-1500 دارای گزینه‌های پیکربندی متنوعی هستند که انتخاب CPU مناسب را بسته به نوع کاربرد ممکن می‌سازند.
هر دو پلتفرم دسته‌های مختلفی از CPU را ارائه می‌دهند، از جمله:
– استاندارد (Standard): برای کاربردهای معمولی.
– فشرده (Compact): برای کاربردهایی که محدودیت فضا و هزینه دارند.
– ایمن (Fail-Safe): برای کاربردهای نیازمند ایمنی بالا.
جدول‌های زیر نمای کلی از گزینه‌های CPU قابل انتخاب را ارائه می‌دهند، گرچه گزینه‌های بیشتری نیز وجود دارند که در اینجا فهرست نشده‌اند.
دسته‌بندی CPUهای S7-300 و کاربرد آنها
جدول زیر نمایی کلی از گزینه‌های قابل انتخاب CPU در خانواده S7-300 ارائه می‌دهد، هرچند انتخاب‌های بسیار بیشتری نیز وجود دارند که در این فهرست ذکر نشده‌اند.
در بخش کاربردهای استاندارد، مدل CPU 312 برای کاربردهای کوچک طراحی شده که نیاز متوسطی به سرعت پردازش دارند. CPU 314 مناسب نصب‌هایی است که نیاز متوسطی به حجم برنامه دارند. CPU 315-2 DP دارای حافظه برنامه‌نویسی متوسط تا بزرگ بوده و از ابزارهای مهندسی SIMATIC پشتیبانی می‌کند. مدل CPU 315-2 PN/DP حافظه و چارچوب برنامه‌نویسی متوسطی را ارائه می‌دهد و مجهز به یک رابط Profinet داخلی با دو پورت است. CPU 317-2 DP دارای حافظه برنامه و چارچوب عملکردی بزرگ است و برای نیازهای پیشرفته به کار می‌رود. CPU 317-2 PN/DP نیز ویژگی‌های مشابهی دارد و یک رابط Profinet داخلی با دو پورت را نیز فراهم می‌کند. مدل CPU 319-3 PN/DP بیشترین عملکرد در پردازش دستورات، حافظه برنامه‌نویسی بزرگ و چارچوب گسترده‌ای را برای کاربردهای پیچیده و حساس ارائه می‌دهد.
در گروه مدل‌های فشرده، CPU 312C برای کاربردهای کوچک طراحی شده اما توان پردازشی بالایی دارد. CPU 313C برای نصب‌هایی با نیاز زیاد به توان پردازش و زمان پاسخ‌دهی سریع به کار می‌رود. مدل CPU 313C-2 PtP همان ویژگی‌ها را دارد و علاوه بر آن یک رابط ارتباط نقطه به نقطه نیز ارائه می‌دهد. CPU 313C-2 DP نیز مشابه است اما با رابط Profibus DP کار می‌کند. CPU 314C-2 PtP برای نصب‌هایی با نیازهای بالا در زمینه قدرت پردازشی و سرعت پاسخ‌دهی به کار می‌رود و از ارتباط نقطه به نقطه پشتیبانی می‌کند. CPU 314C-2 DP همین مشخصات را دارد اما رابط ارتباطی آن Profibus DP است. مدل CPU 314C-2 PN/DP برای ماشین‌هایی با نیاز بالا به توان محاسباتی و نرخ پاسخ سریع مناسب است و به صورت داخلی از رابط ترکیبی MPI-PROFIBUS DP پشتیبانی می‌کند.
در بخش کاربردهای ایمن (Fail-Safe)، مدل CPU 315F-2 DP یک پردازنده ایمن با حافظه برنامه‌نویسی متوسط تا بزرگ و چارچوب عملکردی مناسب است که قابلیت کار با ابزارهای مهندسی SIMATIC را دارد. CPU 315F-2 PN/DP یک پردازنده ایمن با حافظه و چارچوب متوسط است. CPU 317F-2 DP دارای حافظه برنامه‌نویسی بزرگ و چارچوب عملکردی گسترده برای کاربردهای حساس است و از Profibus DP پشتیبانی می‌کند. CPU 317F-2 PN/DP نیز چنین است اما رابط آن Profinet است. در نهایت، CPU 319F-3 PN/DP قدرتمندترین پردازنده ایمن این خانواده است که بالاترین عملکرد پردازشی، چارچوب توسعه‌یافته و قابلیت‌های ارتباطی پیشرفته را همراه با رابط Profinet ارائه می‌دهد.
