در حوزه اتوماسیون صنعتی، اندازهگیری دقیق دما برای حفظ عملکرد بهینه فرآیندها و تضمین کیفیت محصول از اهمیت بالایی برخوردار است. این مقاله به بررسی جزئیات آشکارسازهای دمای مقاومتی (RTD) و ترموکوپلها، دو مورد از پرکاربردترین سنسورهای اندازهگیری دما، میپردازد.
چه یک تکنسین باتجربه باشید و چه بهتازگی وارد این حوزه شده باشید، آشنایی با نحوه عملکرد، مزایا و کاربردهای این سنسورها، توانایی شما را در پیادهسازی راهکارهای مؤثر پایش دما افزایش خواهد داد.
آشکارسازهای دمای مقاومتی (Resistance Temperature Detectors یا RTD) سنسورهای دقیقی هستند که با برقراری رابطه بین مقاومت الکتریکی عنصر RTD و دما، دما را اندازهگیری میکنند. این سنسورها معمولاً از پلاتین خالص، نیکل یا مس ساخته میشوند و به دلیل دقت و پایداری بالا، در طیف گستردهای از کاربردهای صنعتی جایگاه ویژهای دارند.

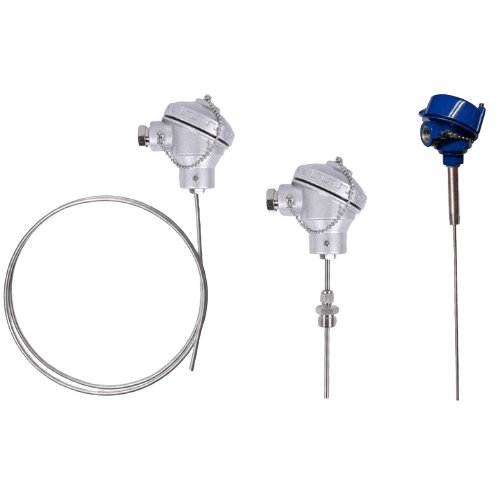

سنسور RTD غلاف دار
RTDها بر این اصل عمل میکنند که مقاومت الکتریکی برخی فلزات بهصورت قابل پیشبینی با تغییر دما تغییر میکند. با افزایش دما، مقاومت عنصر RTD نیز افزایش مییابد. این تغییر مقاومت اندازهگیری شده و معمولاً از طریق یک کارت ورودی PLC یا سایر سیستمهای پایش دما به مقدار دما تبدیل میشود.
RTDها در پیکربندیهای مختلف سیمکشی شامل دو سیمه (۲-Wire)، سه سیمه (۳-Wire) و چهار سیمه (۴-Wire) عرضه میشوند که هر یک سطح متفاوتی از دقت و جبران مقاومت سیمهای رابط را فراهم میکنند. RTD سه سیمه رایجترین نوع مورد استفاده در محیطهای صنعتی است، زیرا تعادل مناسبی میان پیچیدگی، هزینه و دقت ایجاد میکند.
در زمینه اندازهگیری دما، RTDها و ترموکوپلها دو گزینه اصلی هستند. آشنایی با تفاوتهای آنها، کلید انتخاب سنسورمناسب برای کاربرد موردنظر شماست.
RTDها در مقایسه با ترموکوپلها به دلیل دقت بالاتر و پایداری بلندمدت خود شناخته میشوند. این سنسورها معمولاً دارای تلرانس ±۰٫۱ درجه سانتیگراد هستند و به همین دلیل برای کاربردهایی که به کنترل دقیق دما نیاز دارند، گزینهای ایدهآل محسوب میشوند.
اگرچه RTDها برای اندازهگیری طیف گستردهای از دماها بسیار مناسب هستند، ترموکوپلها در اندازهگیری دماهای بسیار بالا یا بسیار پایین عملکرد بهتری دارند و اغلب محدودهای فراتر از توان RTDها را پوشش میدهند. برای مثال، ترموکوپل نوع K میتواند دماهایی تا ۱۸۰۰ درجه سانتیگراد را اندازهگیری کند، در حالی که RTDها معمولاً به حدود ۴۰۰ درجه سانتیگراد محدود هستند.
ترموکوپلها به دلیل ساختار سادهتر خود، معمولاً زمان پاسخ سریعتری دارند. این ویژگی آنها را برای فرآیندهای دینامیکی که در آنها تغییرات سریع دما باید بهسرعت تشخیص داده شوند، مناسب میسازد.
تلرانس یک حسگر RTD به میزان دقت و قابلیت اطمینان آن در اندازهگیری دما اشاره دارد. عوامل متعددی میتوانند بر تلرانس RTD تأثیر بگذارند و در نتیجه بر دقت پایش دما اثرگذار باشند.
خلوص عنصر RTD که معمولاً از جنس پلاتین است، تأثیر قابلتوجهی بر تلرانس آن دارد. مواد با خلوص بالا، تغییرات مقاومت قابلپیشبینیتری نسبت به تغییرات دما از خود نشان میدهند و در نتیجه دقت اندازهگیری افزایش مییابد.
کالیبراسیون منظم باعث میشود حسگرهای RTD در طول زمان دقت خود را حفظ کنند. در فرآیند کالیبراسیون، مقادیر اندازهگیریشده توسط RTD با استانداردهای مرجع دما مقایسه شده و در صورت نیاز تنظیمات لازم انجام میشود.
عواملی مانند نویز الکتریکی، ارتعاشات و دمای محیط میتوانند بر عملکرد RTD تأثیر بگذارند. استفاده از شیلد مناسب و رعایت اصول صحیح نصب، به کاهش این اثرات کمک کرده و تلرانس و دقت سنسور را حفظ میکند.
سیمکشی یک حسگر RTD نقش بسیار مهمی در تضمین اندازهگیری دقیق دما دارد. تعداد سیمها و کیفیت آنها میتواند بر عملکرد و قابلیت اطمینان سنسورتأثیر بگذارد.
RTDها در پیکربندیهای دو سیمه، سه سیمه و چهار سیمه عرضه میشوند:
استفاده از سیمهای باکیفیت، بهویژه سیمهای پلاتینی، باعث میشود تغییرات مقاومت ناشی از عواملی غیر از تغییرات دما به حداقل برسد. همچنین، استفاده از شیلد مناسب برای سیمها میتواند از تأثیر نویز الکتریکی بر قرائتهای سنسور جلوگیری کند.
نصب صحیح، از جمله استفاده از غلافهای محافظ حرارتی (Thermowell)، میتواند سنسور RTD را در برابر عوامل محیطی و تنشهای مکانیکی محافظت کند و در نتیجه سلامت اتصالات سیمها و عملکرد کلی حسگر را حفظ نماید.
یکی از تفاوتهای اساسی میان ترموکوپلها و RTDها، نحوه ارتباط خروجی آنها با دما است.
RTDها در محدوده کاری خود، تقریباً دارای یک رابطه خطی بین دما و مقاومت الکتریکی هستند. این خطی بودن، فرآیند آمادهسازی و پردازش سیگنال (Signal Conditioning) را سادهتر کرده و دقت اندازهگیری را افزایش میدهد.
در مقابل، ترموکوپلها دارای رابطهای غیرخطی بین دما و ولتاژ هستند که شکلی مشابه منحنی S دارد. اگرچه این رابطه غیرخطی است، اما خروجی ترموکوپلها استاندارد شده و بهخوبی مشخص شده است؛ بنابراین تجهیزات اندازهگیری مدرن میتوانند این رفتار غیرخطی را با دقت بالا جبران کنند.

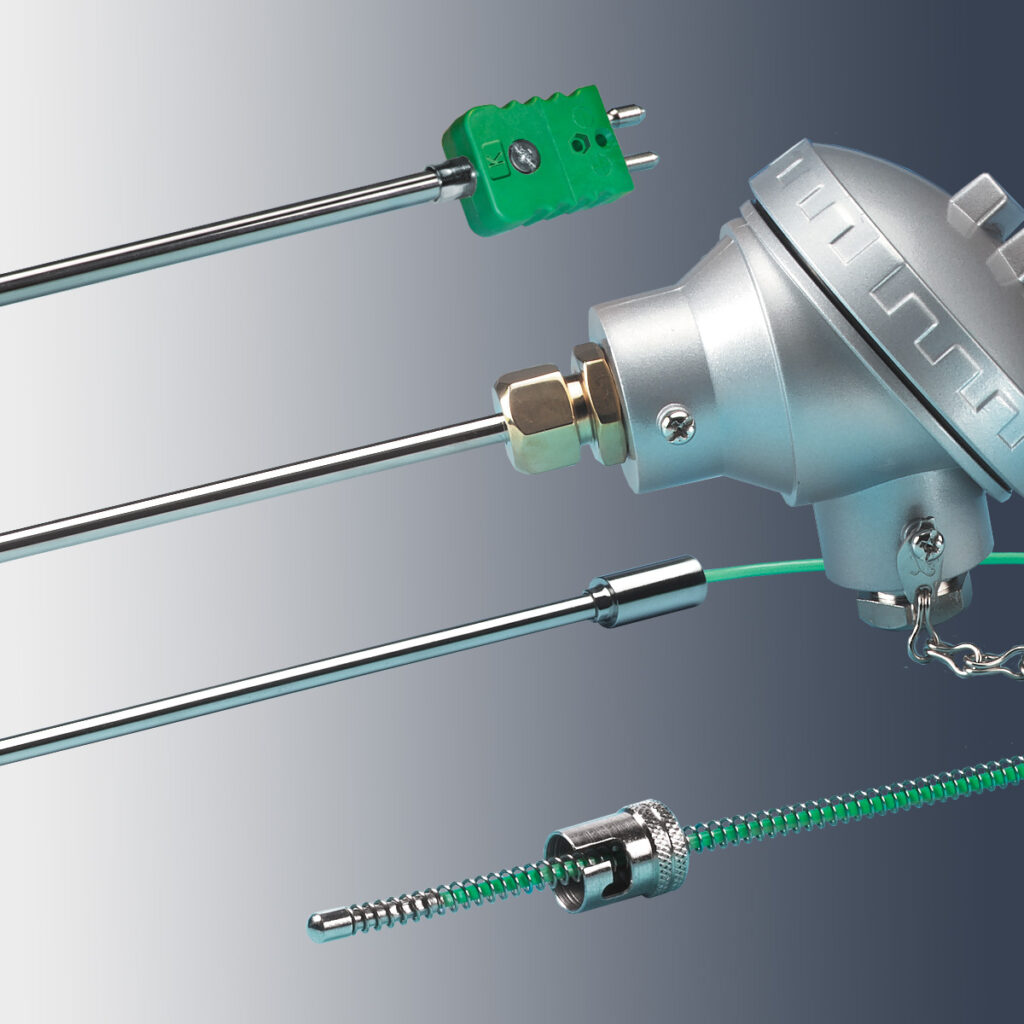

ترموکوپل نوع K
| معیار انتخاب | ترموکوپل (Thermocouple) | RTD (آشکارساز دمای مقاومتی) |
| عنصر سنسور و اصل عملکرد | دو فلز غیرهمجنس یک اتصال (Junction) تشکیل میدهند و بر اساس اثر سیبک (Seebeck Effect) ولتاژ بسیار کوچکی تولید میکنند که متناسب با اختلاف دمای بین اتصال اندازهگیری و اتصال مرجع است. | یک عنصر فلزی مقاومتی، مقاومت الکتریکی خود را با تغییر دما تغییر میدهد. دما از طریق اندازهگیری مقدار مقاومت محاسبه میشود. |
| نوع خروجی | سیگنال ولتاژ بسیار کوچک در محدوده میلیولت. نیازمند جبران اتصال مرجع (Cold Junction Compensation) و مدار مناسب برای پردازش ورودی است. | مقاومت الکتریکی (اهم) که معمولاً با مدارهای دو سیمه، سه سیمه یا چهار سیمه اندازهگیری میشود. تأثیر مقاومت سیمهای رابط به نوع سیمبندی بستگی دارد. |
| رابطه دما با خروجی | رابطه دما و ولتاژ غیرخطی است و بر اساس نوع ترموکوپل استانداردسازی شده است. | رابطه دما و مقاومت تقریباً خطی است و در محدوده معمول کاری سنسور حفظ میشود. |
| استانداردسازی | بر اساس انواع استاندارد مانند J، K، T، E و N همراه با منحنیهای تبدیل منتشرشده تعریف میشود. | بر اساس منحنیهای استاندارد مقاومت و کلاسهای تلرانس، معمولاً برای PT100 و PT1000 تعریف میشود. |
| محدوده دمایی معمول | مناسب برای اندازهگیری دماهای بالا. بسته به نوع و ساختار، برخی مدلها تا حدود ۲۵۰۰ درجه سانتیگراد (۴۵۳۲ درجه فارنهایت) قابل استفاده هستند. | معمولاً برای دماهای کمتر از حدود ۴۰۰ درجه سانتیگراد (۷۵۲ درجه فارنهایت)، بسته به نوع عنصر و ساختار حسگر، استفاده میشود. |
| دقت | دقت معمول آن در بسیاری از کاربردهای عمومی کمتر از RTD است. البته کالیبراسیون و استفاده از سیمهای باکیفیتتر میتواند دقت را در برخی کاربردها افزایش دهد. | معمولاً دقت بالاتری دارد و بسته به کلاس عنصر و روش اندازهگیری، اغلب حدود ±۰٫۱ درجه سانتیگراد است. |
| پایداری بلندمدت و رانش (Drift) | به دلیل تغییرات متالورژیکی و شیمیایی مانند اکسید شدن یا آلودگی، بهویژه در دماهای بالا، در طول زمان بیشتر دچار رانش میشود. | در شرایط مشابه، پایداری و تکرارپذیری بالاتری دارد و میزان رانش آن کمتر است. |
| زمان پاسخ | معمولاً سریعتر است، بهویژه در مدلهای دارای اتصال زمینشده (Grounded Junction). نوع ساختار و غلاف محافظ نیز بر زمان پاسخ تأثیر زیادی دارند. | معمولاً نسبت به ترموکوپلهایی با هندسه مشابه کندتر است، هرچند استفاده از عناصر لایهنازک (Thin-Film) میتواند زمان پاسخ را در برخی مدلها بهبود دهد. |
| هزینه معمول | معمولاً برای ساختار و کلاس دمایی مشابه، قیمت پایینتری دارد. | معمولاً گرانتر بوده و اغلب دو تا سه برابر قیمت ترموکوپلهای مشابه است. |
| بهترین کاربردها | فرآیندهای با دمای بالا، محیطهای صنعتی سخت، اندازهگیری دماهای با تغییرات سریع و کاربردهای حساس به هزینه. | کاربردهایی که به دقت بالا، تکرارپذیری مناسب و پایداری بلندمدت در دماهای متوسط نیاز دارند. |
انتخاب بین ترموکوپل و RTD به نیازهای خاص کاربرد شما بستگی دارد.
برای اندازهگیری دماهای بالا، ترموکوپلها انتخاب مناسبی هستند. در حالی که بیشتر RTDها برای دماهای کمتر از ۴۰۰ درجه سانتیگراد (۷۵۲ درجه فارنهایت) طراحی شدهاند، برخی انواع ترموکوپل میتوانند در دماهایی تا ۲۵۰۰ درجه سانتیگراد (۴۵۳۲ درجه فارنهایت) نیز کار کنند.
ترموکوپلها معمولاً ارزانتر از RTDها هستند. در بسیاری از موارد، قیمت یک RTD با ساختار و کلاس دمایی مشابه، حدود دو تا سه برابر یک ترموکوپل است.
هر دو نوع حسگر به تغییرات دما سریع واکنش نشان میدهند، اما ترموکوپلها معمولاً سرعت پاسخ بیشتری دارند. یک ترموکوپل با اتصال زمینشده (Grounded Junction) میتواند تقریباً سه برابر سریعتر از یک RTD استاندارد PT100 پاسخ دهد؛ بنابراین ترموکوپلها برای فرآیندهایی که دما بهسرعت تغییر میکند، گزینه مناسبتری هستند.
RTDها معمولاً از ترموکوپلها دقیقتر هستند. دقت متداول RTDها حدود ±۰٫۱ درجه سانتیگراد است، در حالی که دقت بسیاری از ترموکوپلها در حدود ±۱ درجه سانتیگراد قرار دارد. البته در برخی کاربردها، ترموکوپلهای باکیفیت که بهدرستی کالیبره شده و همراه با مدار مناسب پردازش سیگنال استفاده شوند، میتوانند به دقتی نزدیک به RTD دست یابند.
RTDها از نظر پایداری بلندمدت و تکرارپذیری عملکرد، برتری محسوسی دارند. ویژگیهای مقاومتی آنها در طول زمان تقریباً ثابت باقی میماند و در نتیجه میزان رانش (Drift) بسیار کم است.
در مقابل، ترموکوپلها ممکن است به دلیل تغییرات شیمیایی و متالورژیکی در سیمهای حسگر، مانند اکسید شدن یا آلودگی، دچار رانش شوند. بنابراین، در کاربردهایی که پایداری اندازهگیری در بلندمدت اهمیت دارد، RTDها معمولاً انتخاب مناسبتری هستند.
کنترلکنندههای منطقی برنامهپذیر (Programmable Logic Controllers یا PLC) بخش جداییناپذیر سیستمهای مدرن اتوماسیون صنعتی هستند و یکپارچهسازی مؤثر آنها با سنسور های RTD برای پایش و کنترل دقیق دما اهمیت بسیار زیادی دارد.
حسگرهای RTD از طریق کارتهای ورودی (Input Cards) که برای تبدیل تغییرات مقاومت RTD به دادههای قابلاستفاده دما طراحی شدهاند، به PLC متصل میشوند. این ماژولهای ورودی معمولاً دارای ورودیهای آنالوگ هستند تا بتوانند ماهیت پیوسته اندازهگیری دما را بهدرستی پردازش کنند.
پس از برقراری اتصال، PLC دادههای دما را پردازش کرده و بر اساس آنها در زمان واقعی (Real-Time) تصمیمگیری میکند. برای مثال، اگر دما از مقدار تنظیمشده (Set Point) فراتر رود، PLC میتواند اقداماتی مانند فعال کردن سیستمهای خنککننده یا تنظیم سرعت موتور را برای حفظ شرایط بهینه انجام دهد.
یکپارچهسازی RTD با PLC امکان پیادهسازی راهبردهای پیشرفته پایش و کنترل را فراهم میکند و در نتیجه قابلیت اطمینان و بهرهوری کلی فرآیندهای صنعتی را افزایش میدهد. علاوه بر این، PLCها میتوانند دادههای دما را برای اهدافی مانند کالیبراسیون و نگهداری پیشبینانه (Predictive Maintenance) ثبت و ذخیره کنند که این امر موجب کاهش زمان توقف تجهیزات و هزینههای عملیاتی میشود.
RTDها در مقایسه با ترموکوپلها دقت بالاتر و پایداری بلندمدت بهتری ارائه میدهند؛ ازاینرو برای کاربردهایی که به اندازهگیری بسیار دقیق دما نیاز دارند، گزینهای ایدهآل هستند.
نوع پیکربندی سیمها (دو سیمه، سه سیمه یا چهار سیمه) با جبران مقاومت سیمهای رابط، بر دقت اندازهگیری دما تأثیر میگذارد. بهطور کلی، هرچه تعداد سیمها بیشتر باشد، دقت اندازهگیری نیز بیشتر خواهد بود.
RTDها در مقایسه با ترموکوپلها دارای محدوده دمایی محدودتری هستند. اگرچه برای بیشتر کاربردهای صنعتی مناسباند، اما برای اندازهگیری دماهای بسیار بالا یا بسیار پایین، معمولاً ترموکوپلها گزینه مناسبتری محسوب میشوند.
پاسخ: خیر، بهصورت مستقیم امکانپذیر نیست. سیگنال الکتریکی این دو حسگر متفاوت است (مقاومت الکتریکی در RTD در برابر ولتاژ در ترموکوپل). برای جایگزینی، باید اطمینان حاصل کنید که کنترلکننده دما (Temperature Controller) یا کارت ورودی PLC از نوع حسگر جدید پشتیبانی میکند.
پاسخ: Pt100 بهترین تعادل را میان خطی بودن مشخصه، هزینه و پایداری فراهم میکند. این حسگر در دمای ۰ درجه سانتیگراد دارای مقاومت ۱۰۰ اهم است و به همین دلیل بهعنوان یک استاندارد جهانی در ابزار دقیق صنعتی (Industrial Instrumentation) شناخته میشود.
پاسخ: در صنایع حساس مانند صنایع داروسازی، توصیه میشود کالیبراسیون حسگرها هر ۶ تا ۱۲ ماه یکبار انجام شود. ترموکوپلها معمولاً سریعتر از RTDها دچار رانش (Drift) میشوند؛ بنابراین ممکن است به بررسی و کالیبراسیون در فواصل زمانی کوتاهتری نیاز داشته باشند.
با درک عملکرد و کاربردهای RTDها و ترموکوپلها، متخصصان حوزه اتوماسیون صنعتی میتوانند تصمیمات آگاهانهتری برای بهبود سیستمهای پایش دمای خود اتخاذ کنند و از این طریق، بهرهوری و قابلیت اطمینان عملیات صنعتی را افزایش دهند.
