تفاوت سیگنالهای آنالوگ با دیجیتال
تاریخ انتشار : 2018/02/06
تفاوت بین سیگنالهای Analog و Digital
سیگنالها برای انتقال اطلاعات از یک نقطه به نقطه دیگر در سیستمهای مخابراتی و کنترلی استفاده میشوند. بر اساس نحوه نمایش اطلاعات، سیگنالها به دو دسته اصلی Analog و Digital تقسیم میشوند. درک تفاوت بین این دو نوع سیگنال، یکی از مباحث پایهای در الکترونیک، ابزار دقیق و مهندسی مخابرات است. در این نوشتار به تفاوت بین سیگنال های آنالوگ و دیجیتال پرداخته می شود.
فهرست مطالب
- سیگنال آنالوگ
- ویژگیهای سیگنالهای آنالوگ
- نمونههایی از سیگنالهای آنالوگ
- مزایای سیگنالهای آنالوگ
- معایب سیگنالهای آنالوگ
- سیگنال دیجیتال
- ویژگیهای سیگنالهای دیجیتال
- نمونههایی از سیگنالهای دیجیتال
- مزایای سیگنالهای دیجیتال
- معایب سیگنالهای دیجیتال
- تفاوتهای اصلی بین سیگنالهای آنالوگ و دیجیتال
- ماهیت سیگنال
- نحوه نمایش اطلاعات
- حساسیت به نویز
- دقت و صحت
- پردازش و ذخیرهسازی
- فاصله انتقال
- نیازمندیهای سختافزاری
- جدول خلاصه تفاوتهای کلیدی بین سیگنالهای Analog و دیجیتال
- تبدیل بین سیگنالهای آنالوگ و دیجیتال
- کاربردهای سیگنالهای آنالوگ و دیجیتال
- سیگنالهای آنالوگ
- سیگنالهای دیجیتال
- نتیجهگیری
سیگنال آنالوگ چیست؟
سیگنال آنالوگ یا Analog یک سیگنال پیوسته است که بهصورت نرم و پیوسته با زمان تغییر میکند. این نوع سیگنال میتواند در یک بازه مشخص، بینهایت مقدار مختلف اختیار کند و بهخوبی کمیتهای فیزیکی دنیای واقعی را نمایش دهد.

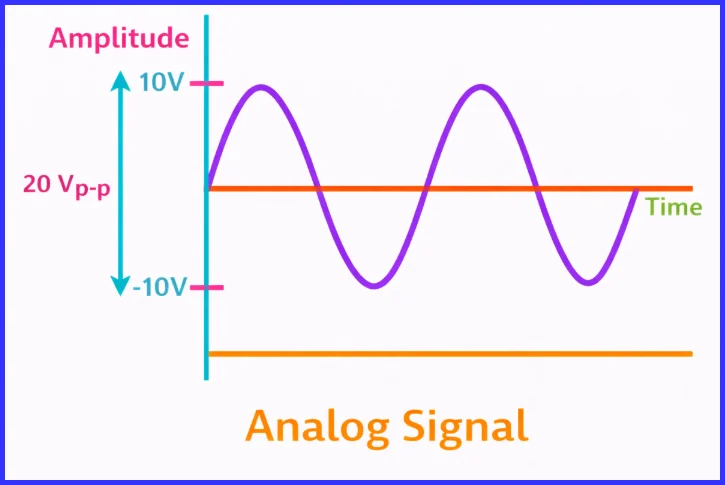

یک نمونه از سیگنال آنالوگ
ویژگیهای سیگنالهای Analog
- در زمان و دامنه، پیوسته هستند.
- کمیتهای فیزیکی مانند دما، فشار، صدا و نور را نمایش میدهند.
- نسبت به نویز و تداخل حساستر هستند.
- با افزایش فاصله انتقال، افت کیفیت سیگنال بیشتر میشود.
- ذخیرهسازی، پردازش و بازتولید دقیق آنها دشوارتر است.
نمونههایی از سیگنالهای Analog
- صدای انسان
- خروجی میکروفون
- ولتاژ ترموکوپل
- سیگنالهای رادیویی AM/FM
- ساعتهای آنالوگ
مزایای سیگنالهای Analog
- نمایش ساده و طبیعی سیگنالهای دنیای واقعی
- وضوح (Resolution) بالا، زیرا سیگنالها کوانتیزه (Quantized) نشدهاند.
- تولید آسان با استفاده از قطعات الکترونیکی ساده
معایب سیگنالهای Analog
- بهشدت تحت تأثیر نویز قرار میگیرند.
- کیفیت سیگنال در هنگام انتقال و تقویت کاهش مییابد.
- برای پردازش و ذخیرهسازی داده در سیستمهای مدرن مناسب نیستند.
- رمزگذاری (Encryption) و فشردهسازی (Compression) آنها دشوار است.
سیگنال دیجیتال چیست؟
سیگنال دیجیتال یا Digital اطلاعات را با استفاده از مقادیر گسسته، که معمولاً بهصورت ارقام دودویی ۰ و ۱ هستند، نمایش میدهد. این نوع سیگنال بهجای تغییرات پیوسته، بهصورت پلهای تغییر میکند و بهطور گسترده در سیستمهای الکترونیکی مدرن مورد استفاده قرار میگیرد.
یک نمونه از سیگنال دیجیتال
ویژگیهای سیگنالهای Digital
- در زمان و دامنه، گسسته هستند.
- تعداد محدودی از مقادیر از پیش تعریفشده را دارند (معمولاً دو سطح HIGH و LOW).
- مقاومت بالایی در برابر نویز دارند.
- پردازش، ذخیرهسازی و انتقال آنها آسان است.
- با رایانهها و کنترلکنندههای دیجیتال سازگاری کامل دارند.
نمونههایی از سیگنالهای Digital
- دادههای رایانه
- سیگنالهای ورودی و خروجی PLC
- حسگرهای دیجیتال
- ارتباطات تلفن همراه
- سیگنالهای USB و Ethernet
مزایای سیگنالهای Digital
- مقاومت زیاد در برابر نویز
- امکان تشخیص و تصحیح آسان خطا
- انتقال مطمئن در فواصل طولانی
- ذخیرهسازی و تکثیر آسان بدون افت کیفیت
- پشتیبانی از رمزگذاری (Encryption)، فشردهسازی (Compression) و پردازشهای پیشرفته
معایب سیگنالهای Digital
- نیاز به مبدلهای ADC (Analog-to-Digital Converter) و DAC (Digital-to-Analog Converter).
- به دلیل کوانتیزهسازی (Quantization)، دارای وضوح (Resolution) محدود هستند.
- مدارهای آنها نسبت به سیستمهای ساده Analog پیچیدهتر است.
تفاوتهای بنیادی بین سیگنالهای آنالوگ و دیجیتال
سیگنالهای Digital با سطوح ولتاژ گسسته کار میکنند؛ معمولاً یک سطح HIGH (منطق ۱) و یک سطح LOW (منطق ۰). در سیستمهای کنترل صنعتی، سطوح منطقی متداول شامل ۲۴V DC (برای حسگرهای PNP/NPN)، ۵V TTL و ۳٫۳V CMOS هستند.
ورودیهای Digital وجود یا عدم وجود یک وضعیت را تشخیص میدهند؛ برای مثال، یک حسگر مجاورتی (Proximity Sensor) وضعیت «جسم تشخیص داده شد» یا «جسم تشخیص داده نشد» را گزارش میکند و یک شستی (Pushbutton) وضعیت «فشرده شده» یا «فشرده نشده» را اعلام میکند.
در مقابل، سیگنالهای Analog اطلاعات را از طریق تغییرات پیوسته ولتاژ در یک محدوده مشخص منتقل میکنند. یک ترانسمیتر فشار با حلقه جریان ۴–۲۰ mA، یک حسگر دما با خروجی ۰–۱۰V یا یک پتانسیومتر (Potentiometer)، همگی خروجیهایی با مقدار پیوسته و متغیر ارائه میدهند. یک ورودی Analog میتواند تفاوت بین ۵۰٪ و ۵۱٪ مقدار تماممقیاس (Full Scale) را تشخیص دهد؛ اطلاعاتی که یک ورودی Digital بههیچوجه قادر به دریافت آن نیست.
سطوح ولتاژ و استانداردهای سیگنال
| نوع سیگنال |
سطوح ولتاژ متداول |
کاربرد معمول |
| Digital (TTL) |
۰V = LOW ، ۵V = HIGH |
میکروکنترلرها، مدارهای منطقی |
| Digital (CMOS 3.3V) |
۰V = LOW ، ۳٫۳V = HIGH |
میکروکنترلرهای مدرن، Raspberry Pi |
| Digital (24V) |
۰V = LOW ، ۲۴V = HIGH |
ورودیهای صنعتی PLC، حسگرهای PNP/NPN |
| Analog (ولتاژی) |
۰–۱۰V، ±۱۰V، ۰–۵V |
حسگرهای موقعیت، مبدلهای قدیمی (Legacy Transducers) |
| Analog (جریانی) |
۴–۲۰mA، ۰–۲۰mA |
حسگرهای صنعتی، تجهیزات ابزار دقیق فرایندی |
۱) ماهیت سیگنال
- Analog: دارای شکل موج پیوسته است.
- Digital: دارای شکل موج گسسته یا پلهای است.
۲) نحوه نمایش اطلاعات
- Analog: اطلاعات را با استفاده از ولتاژ یا جریان که بهصورت پیوسته تغییر میکند نمایش میدهد.
- Digital: اطلاعات را بهصورت اعداد دودویی (۰ و ۱) نمایش میدهد.
۳) حساسیت به نویز
- Analog: نسبت به نویز و تداخل بسیار حساس است.
- Digital: کمتر تحت تأثیر نویز قرار میگیرد و در بسیاری از موارد امکان تشخیص و تصحیح خطا وجود دارد.
۴) دقت و صحت
- Analog: دقت آن در اثر نویز و فرسودگی قطعات بهتدریج کاهش مییابد.
- Digital: دقت خود را در فواصل طولانی و در طول زمان حفظ میکند.
۵) پردازش و ذخیرهسازی
- Analog: ذخیرهسازی و پردازش آن دشوار است.
- Digital: ذخیرهسازی، پردازش، فشردهسازی و رمزگذاری آن بسیار آسان است.
۶) فاصله انتقال
- Analog: کیفیت سیگنال با افزایش فاصله کاهش مییابد.
- Digital: با استفاده از Repeater میتوان سیگنال را بازسازی کرد و کیفیت آن را حفظ نمود.
۷) نیازمندیهای سختافزاری
- Analog: به تقویتکنندهها (Amplifiers) و فیلترها (Filters) نیاز دارد.
- Digital: به مبدلهای ADC، پردازندهها و مدارهای منطقی نیاز دارد.
جدول خلاصه تفاوتهای کلیدی بین سیگنالهای Analog و Digital
| ویژگی |
سیگنال Analog |
سیگنال Digital |
| ماهیت |
پیوسته |
گسسته |
| تعداد مقادیر |
بینهایت |
محدود (معمولاً ۰ و ۱) |
| مقاومت در برابر نویز |
کم |
زیاد |
| دقت |
در فواصل طولانی کاهش مییابد |
بالا |
| پردازش |
دشوار |
آسان |
| ذخیرهسازی |
دشوار |
آسان |
| انتقال |
کیفیت با فاصله کاهش مییابد |
کیفیت حفظ میشود |
| نمونهها |
خروجی میکروفون، حسگر دما |
دادههای رایانه، سیگنالهای PLC |
تبدیل بین سیگنالهای Analog و Digital
در بسیاری از سیستمهای عملی، هر دو نوع سیگنال بهطور همزمان استفاده میشوند.
- ADC (Analog-to-Digital Converter) سیگنالهای Analog را برای پردازش به سیگنال Digital تبدیل میکند.
- DAC (Digital-to-Analog Converter) دادههای Digital را برای تجهیزاتی مانند بلندگوها یا عملگرها (Actuators) دوباره به سیگنال Analog تبدیل میکند.
برای مثال، یک حسگر دما سیگنال Analog تولید میکند که توسط یک ADC به سیگنال Digital تبدیل میشود تا یک PLC یا میکروکنترلر بتواند آن را پردازش کند.
کاربردهای سیگنالهای Analog و Digital
سیگنالهای Analog
- تقویتکنندههای صوتی
- پخش رادیویی
- تجهیزات ابزار دقیق Analog
- سیستمهای کنترل ساده
سیگنالهای Digital
- رایانهها و میکروکنترلرها
- اتوماسیون صنعتی (PLC و DCS)
- مخابرات
- ذخیرهسازی داده و شبکههای رایانهای
نتیجهگیری تفاوت بین سیگنالهای Analog و Digital
هر دو نوع سیگنال Analog و Digital نقش مهمی در فناوریهای امروزی ایفا میکنند. سیگنالهای Analog کمیتهای واقعی دنیای فیزیکی را با دقت خوبی نمایش میدهند، اما در برابر نویز و افت کیفیت آسیبپذیر هستند. در مقابل، سیگنالهای Digital دقت، قابلیت اطمینان و سهولت پردازش بالاتری دارند و به همین دلیل در سیستمهای نوین مخابرات، رایانه و کنترل به فناوری غالب تبدیل شدهاند.
در اغلب سیستمهای مدرن، از هر دو نوع سیگنال استفاده میشود؛ به این صورت که ابتدا سیگنالهای Analog به Digital تبدیل میشوند تا پردازش و کنترل آنها با کارایی بیشتری انجام گیرد.
