ترمینال بلاکها از اجزای ضروری در سیستمهای الکتریکی هستند که اتصال منظم و ایمن بین چندین سیم را تضمین میکنند. این تجهیزات در انواع و پیکربندیهای مختلفی عرضه میشوند که هر یک برای کاربردها و محیطهای خاصی مناسب هستند.
شناخت انواع اصلی، ملاحظات الکتریکی و مکانیکی، رتبهبندیهای ایمنی و سایر عوامل طراحی، برای انتخاب صحیح ترمینال بلاک ضروری است. این راهنما هر آنچه را که برای انتخاب ترمینال بلاک ایدهآل متناسب با نیازهای خود باید بدانید، بررسی میکند.
ترمینال بلاک (Terminal Block) یک محفظه عایقبندیشده و ماژولار است که برای اتصال ایمن چندین سیم به یکدیگر طراحی شده و معمولاً در سیستمهای صنعتی و الکتریکی که به اتصالات قابلاعتماد و منظم نیاز دارند، مورد استفاده قرار میگیرد. این ترمینالها دارای اجزای گیرهای هستند که سیمها را در جای خود محکم نگه میدارند و معمولاً امکان تعویض آسان اتصالات را هنگام بازرسی یا عملیات نگهداری فراهم میکنند.
ترمینال بلاکها که با نامهای ترمینال اتصال (Connection Terminal)، ترمینال پیچی (Screw Terminal) یا بهسادگی کانکتور (Connector) نیز شناخته میشوند، یکی از اجزای اصلی برای ایجاد راهکارهای ایمن و کارآمد مدیریت سیمکشی در سیستمهای پیچیده به شمار میروند.

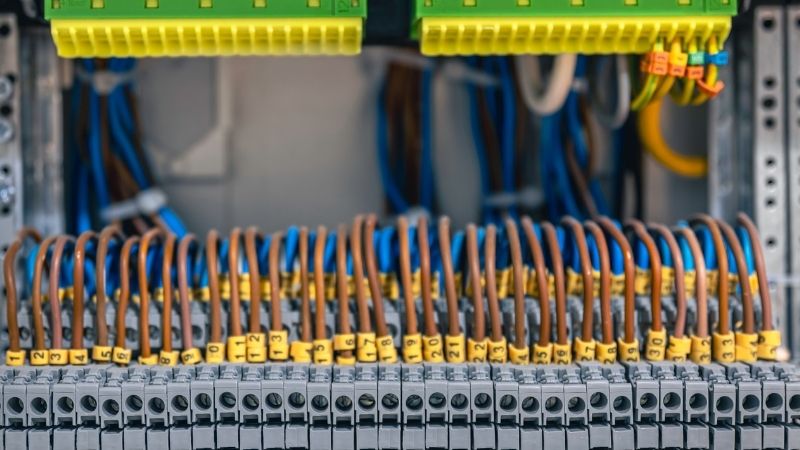

ترمینال بلاک در یک تابلو کنترل روی ریل مینیاتوری
ترمینال بلاکها در انواع مختلفی تولید میشوند که هر یک برای کاربردهای متفاوتی مناسب هستند. در ادامه، برخی از رایجترین انواع آنها معرفی شدهاند:
ترمینال بلاکهای نصب روی برد مدار چاپی (PCB Mount Terminal Blocks):
این ترمینالها که با نام ترمینال بلاک سیم به برد (Wire-to-Board Terminal Blocks) نیز شناخته میشوند، مستقیماً روی برد مدار چاپی (PCB) نصب میشوند. آنها سیمها را از طریق یک مکانیزم گیرهای محکم میکنند و معمولاً در تجهیزات الکترونیکی و دستگاههای کوچک مورد استفاده قرار میگیرند.
ترمینال بلاک در یک برد الکترونیکی
نوارهای جداکننده (Barrier Strips):
این نوع ترمینالها از مکانیزم پیچشونده برای محکم کردن سرسیمهای حلقهای (Ring Terminal) یا دوشاخهای (Spade Terminal) استفاده میکنند و اتصالاتی ایمن ایجاد میکنند که در برابر لرزش و ارتعاش مقاوم هستند. نوارهای جداکننده برای کاربردهایی که قابلیت اطمینان در شرایط حرکت یا ضربه اهمیت دارد، گزینهای ایدهآل محسوب میشوند.
ترمینال بلاکهای ریلی DIN (DIN Rail Terminal Blocks):
این ترمینالها روی ریلهای استاندارد DIN نصب میشوند و برای اتصال سیم به سیم یا اتصال زمین مناسب هستند. به دلیل نصب آسان و ساختار ماژولار، بهطور گسترده در تابلوهای کنترل صنعتی و سیستمهای اتوماسیون مورد استفاده قرار میگیرند.

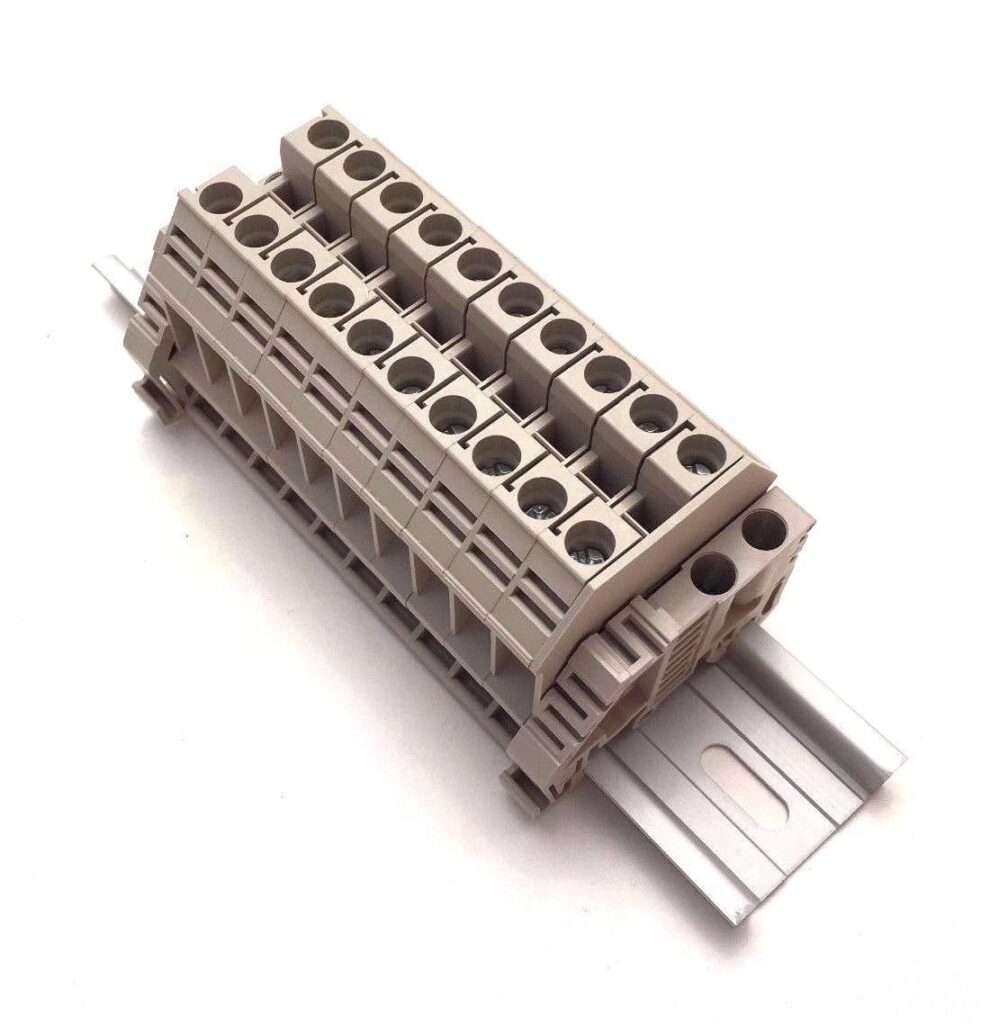

ترمینال بلاکهای ریلی
هر یک از این انواع دارای ویژگیهای منحصربهفردی هستند و انتخاب گزینه مناسب به نیازهای سیستم و شرایط محیط نصب بستگی دارد.
هنگام انتخاب یک ترمینال بلاک، ارزیابی پارامترهای الکتریکی برای اطمینان از سازگاری آن با سیستم شما ضروری است:
جریان نامی (Current Rating):
این مقدار، حداکثر جریانی را مشخص میکند که ترمینال بلاک میتواند بدون داغ شدن بیش از حد تحمل کند. همواره ترمینال بلاکی را انتخاب کنید که جریان نامی آن حداقل ۱٫۵ برابر حداکثر جریان مورد انتظار در سیستم شما باشد تا از افزایش بیش از حد دما و بروز خرابیهای احتمالی جلوگیری شود.
ولتاژ نامی (Voltage Rating):
حداکثر ولتاژی که یک ترمینال بلاک میتواند با ایمنی تحمل کند، به جنس مواد سازنده و فاصله بین ترمینالها (Pitch) بستگی دارد. اطمینان حاصل کنید که ولتاژ نامی ترمینال بلاک از ولتاژ سیستم شما بیشتر باشد تا از تخریب عایق یا سایر مشکلات جلوگیری شود.
اندازه سیم (Wire Size):
بررسی کنید که ترمینال بلاک از محدوده اندازه سیمهای مورد استفاده در کاربرد شما پشتیبانی کند؛ از سیمهای افشان (Stranded) گرفته تا سیمهای مفتولی (Solid Core)، زیرا هر ترمینال بلاک تنها با محدوده مشخصی از سطح مقطع یا گیج سیم سازگار است.
ملاحظات الکتریکی از اهمیت بالایی برخوردارند تا اطمینان حاصل شود که ترمینال بلاک میتواند بدون به خطر انداختن ایمنی، نیازهای کاربرد شما را برآورده کند.
طراحی فیزیکی ترمینال بلاک نیز نقش مهمی در مناسب بودن آن برای نصبهای مختلف دارد. برخی از مهمترین ملاحظات مکانیکی عبارتاند از:
جهت ورود سیم (Wire-Entry Orientation):
ترمینال بلاکها معمولاً با جهتهای ورود سیم افقی، عمودی یا ۴۵ درجه عرضه میشوند که با توجه به فضای نصب و محدودیتهای جانمایی، انعطافپذیری بیشتری فراهم میکنند.
روش اتصال و مهار سیم (Wire-Securing Method):
رایجترین روشهای اتصال سیم عبارتاند از ترمینال پیچی (Screw Terminal)، گیره فشاری (Push-in Clamp) و گیره فنری (Spring Clamp). هر یک از این روشها از نظر استحکام اتصال، سهولت استفاده و سازگاری با انواع سیم، ویژگیهای خاص خود را دارند.
نوع ماژول (Module Type):
برخی از ترمینال بلاکها قابل اتصال به یکدیگر (Interlocking) هستند و امکان ایجاد پیکربندیهای سفارشی را با اتصال چندین ماژول فراهم میکنند، در حالی که برخی دیگر بهصورت یکپارچه (Single-Piece) ساخته شدهاند و تعداد مشخصی پل یا قطب (Pole) دارند.
ملاحظات مکانیکی کمک میکنند تا ترمینال بلاک بهخوبی با سیستم شما یکپارچه شود و در عین حال نصب، دسترسی و نگهداری آن نیز بهآسانی انجام گیرد.
ایمنی، بهویژه در سیستمهای با ولتاژ یا جریان بالا، از مهمترین اولویتها است. ترمینال بلاکها معمولاً مطابق با استانداردهای UL (Underwriters Laboratories) یا IEC (International Electrotechnical Commission) گواهی میشوند و بسیاری از آنها از موادی ساخته شدهاند که دارای درجه اشتعالپذیری UL94V-0 هستند.
هنگام انتخاب ترمینال بلاک، بررسی کنید که محصول با گواهینامههای ایمنی موردنیاز پروژه شما مطابقت داشته باشد، زیرا این گواهینامهها تضمین میکنند که ترمینال بلاک توانایی مقابله با خطرات احتمالی را دارد.
استفاده از ترمینال بلاکهای دارای گواهینامه، علاوه بر افزایش ایمنی نصب، انطباق سیستم با استانداردهای صنعتی را نیز تضمین میکند.
علاوه بر عوامل الکتریکی و مکانیکی، برخی ویژگیهای طراحی میتوانند کاربری و عملکرد ترمینال بلاک را بهبود بخشند:
کدگذاری رنگی و نشانهگذاری (Color Coding and Marking):
استفاده از بدنههای رنگی یا ترمینالهای دارای برچسب، فرآیند نصب و نگهداری را بهویژه در سیستمهایی با مدارها و اتصالات متعدد سادهتر میکند.
تحمل دمایی (Temperature Tolerance):
برخی کاربردها به ترمینال بلاکهایی نیاز دارند که بتوانند دماهای بسیار بالا یا بسیار پایین را تحمل کنند. استفاده از ترمینال بلاکهای با درجه حرارتی بالا، قابلیت اطمینان سیستم را در چنین محیطهایی تضمین میکند.
این ویژگیهای طراحی میتوانند فرآیند مونتاژ را سادهتر کرده و نگهداری بلندمدت سیستم را بهبود بخشند و در نهایت به ایجاد یک سیستم منظم، مقاوم و قابلاعتماد کمک کنند.
انتخاب ترمینال بلاک مناسب برای مدیریت ایمن و کارآمد سیمکشی اهمیت زیادی دارد. با شناخت انواع مختلف ترمینال بلاک، بررسی ملاحظات کلیدی الکتریکی و مکانیکی، اطمینان از انطباق با استانداردهای ایمنی و در نظر گرفتن ویژگیهای تکمیلی طراحی، میتوانید انتخابی آگاهانه داشته باشید.
یک ترمینال بلاک که بهدرستی انتخاب شده باشد، نهتنها نیازهای فعلی شما را برآورده میکند، بلکه در بلندمدت نیز به ایجاد یک سیستم الکتریکی قابلاعتماد، ایمن و با قابلیت نگهداری آسان کمک خواهد کرد.
