اگر در زمینه اتوماسیون صنعتی تازه‌وارد هستید یا قصد دارید دانش خود را گسترش دهید، این مقاله هر آنچه باید درباره طراحی و ساخت تابلو برق PLC بدانید را پوشش می‌دهد. ما شما را با اصول اولیه این تابلوها، اجزای کلیدی آن‌ها و نحوه‌ای که می‌توانند عملیات را در صنایع مختلف متحول کنند، آشنا خواهیم کرد. بیایید شروع کنیم!
به راهنمای جامع شما درباره تابلوهای PLC خوش آمدید!

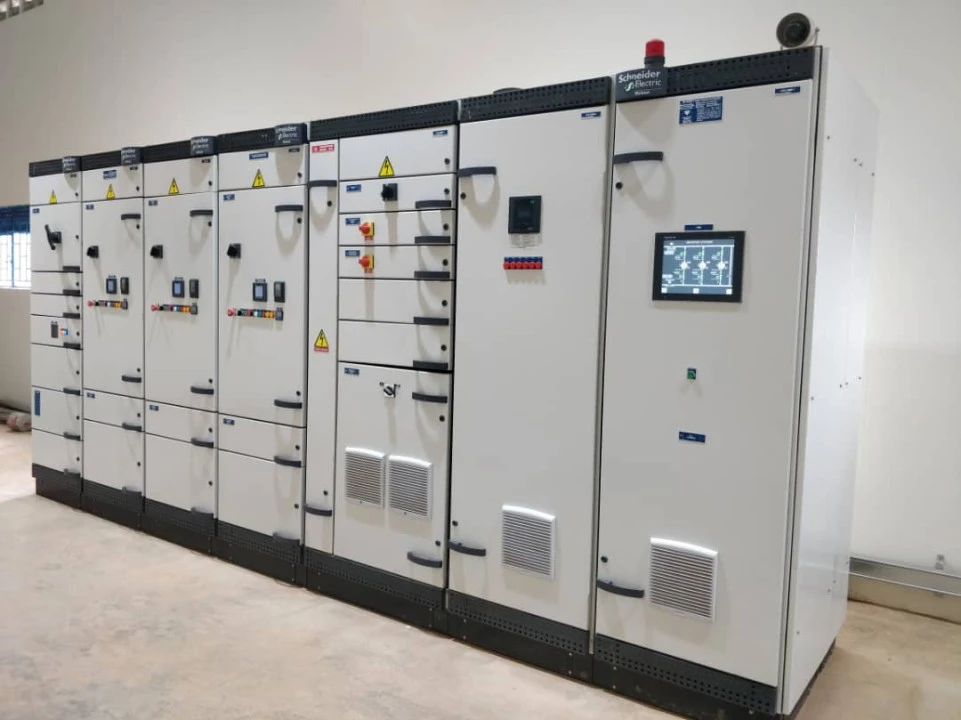

تابلوی PLC چیست؟
در هسته‌ی خود، یک تابلو برق PLC (کنترل‌کننده منطقی برنامه‌پذیر) یک سیستم کنترلی است که یک PLC را در خود جای داده است—یک کنترلر کوچک و تخصصی که تجهیزات و فرآیندهای صنعتی را مدیریت می‌کند. آن را مانند مغز سیستم‌های خودکار تصور کنید که همه‌چیز از کانوایرها تا بازوهای رباتیک را هدایت می‌کند.
تابلو های برق PLC راه‌حلی انعطاف‌پذیر، قابل اعتماد و مقیاس‌پذیر برای کنترل ماشین‌آلات پیچیده فراهم می‌کنند، که امکان دقت و تکرارپذیری در عملیات را ممکن می‌سازند.
پیش از ظهور PLCها، اتوماسیون نیازمند سیم‌کشی گسترده و برنامه‌نویسی دستی بود که هم زمان‌بر و هم فاقد انعطاف‌پذیری بود. تابلو برق های PLC این فرآیند را ساده می‌کنند و رویکردی مدرن برای مدیریت فرآیندهای صنعتی ارائه می‌دهند.
اجزای اصلی تابلو برقPLC

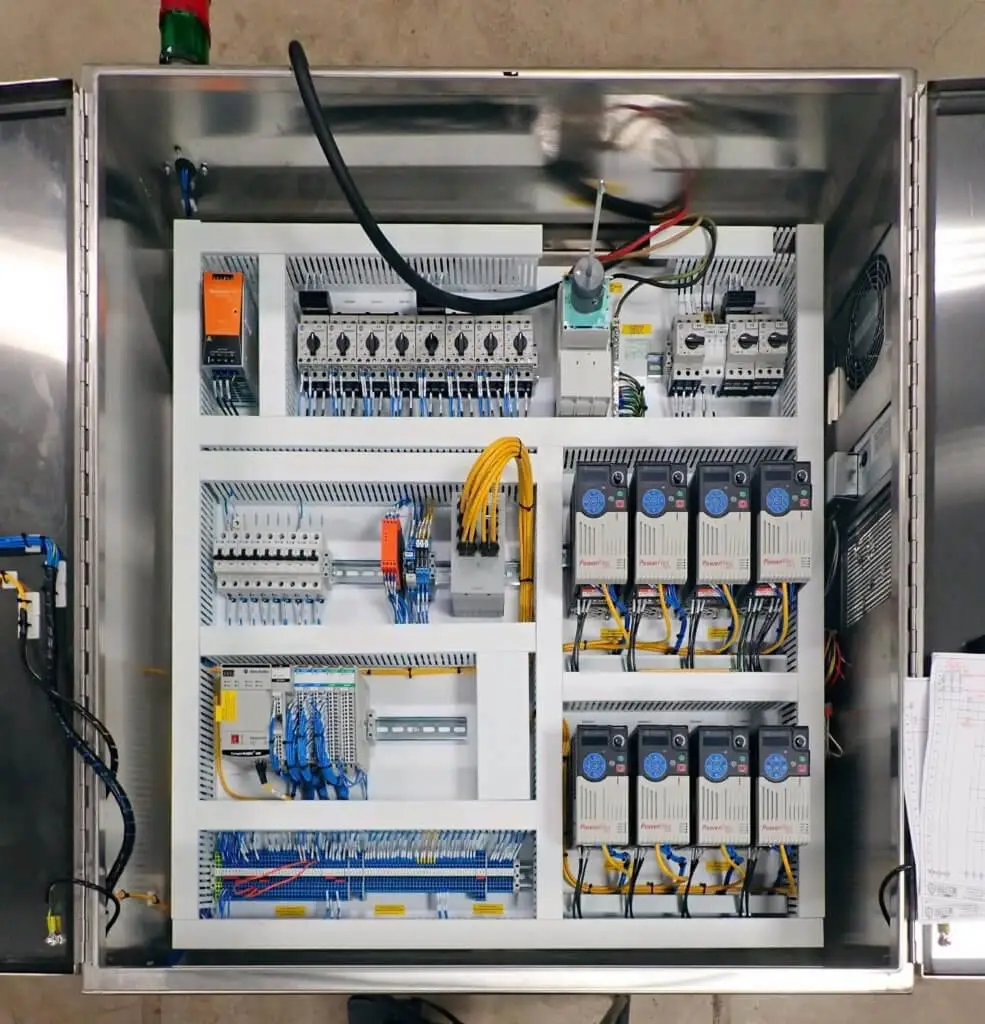

هر تابلو برق PLC شامل اجزای ضروری‌ای است که با هم کار می‌کنند تا تجهیزات را کنترل کنند. در ادامه نگاهی دقیق‌تر به این اجزا و عملکرد آن‌ها می‌اندازیم.
PLC مرکز اصلی تابلو برق است و اغلب به عنوان “مغز” تابلو شناخته می‌شود. این دستگاه داده‌های ورودی و خروجی را پردازش کرده، دستورالعمل‌های برنامه‌ریزی‌شده را اجرا می‌کند و تصمیم‌گیری در زمان واقعی انجام می‌دهد.
PLCها بسیار چندمنظوره هستند و از نیازهای مختلف اتوماسیون با منطق قابل برنامه‌ریزی پشتیبانی می‌کنند که با الزامات خاص یک سیستم تطبیق می‌یابد.
منبع تغذیه، ولتاژ پایداری را به PLC و سایر اجزای داخلی تابلو برق فراهم می‌کند و عملکرد روان سیستم را تضمین می‌نماید. معمولاً برای دستگاه‌های محیطی یک منبع تغذیه جداگانه در نظر گرفته می‌شود تا محیط برقی ایمن و کنترل‌شده‌ای در داخل تابلو ایجاد شود.
ماژول‌های I/O، واسط PLC با دنیای بیرون هستند. ماژول‌های ورودی به حسگرها و کلیدها متصل می‌شوند و داده‌هایی مانند دما، فشار یا موقعیت را جمع‌آوری می‌کنند، در حالی که ماژول‌های خروجی فرمان‌هایی را به دستگاه‌هایی مانند موتورها، پمپ‌ها و شیرها ارسال می‌کنند. این تبادل داده به PLC امکان می‌دهد تا شرایط را پایش کرده و اقدامات مناسب انجام دهد.
ماژول‌های ورودی-خروجی (I-O)
HMI رابط کاربری ساده‌ای است که داده‌های لحظه‌ای PLC را نمایش می‌دهد و به اپراتورها امکان پایش و تنظیم تنظیمات سیستم را می‌دهد.
معمولاً به صورت صفحه‌نمایش لمسی است که به کاربران امکان می‌دهد عملیات را به راحتی ببینند، و کنترل تابلو ها را حتی برای افرادی که زمینه فنی ندارند قابل‌دسترسی می‌کند.
اجزای حیاتی دیگر که به عملکرد و ایمنی تابلو کمک می‌کنند عبارتند از:
هر جزء نقش منحصربه‌فردی دارد که با همکاری یکدیگر یک راه‌حل کنترلی قابل اعتماد و همه‌جانبه را شکل می‌دهند.
یکی از بهترین ویژگی‌های PLCها، منطق برنامه‌پذیر آن‌هاست. این برنامه‌نویسی می‌تواند متناسب با وظایف خاص تنظیم شود و تابلوهای PLC را به ابزاری بسیار متنوع تبدیل می‌کند.
در اینجا نگاهی داریم به نحوه عملکرد برنامه‌نویسی PLC و چگونگی ادغام آن با نرم‌افزار.
درک برنامه‌نویسی PLC و یکپارچه‌سازی نرم‌افزار
برنامه‌نویسی PLC معمولاً با استفاده از زبان بصری Ladder “لدر لاجیک” انجام می‌شود که شبیه به نمودارهای مدار الکتریکی است.
این روش کار را برای مهندسان ساده می‌کند تا توابع سیستم را طراحی و تنظیم کنند بدون نیاز به کدنویسی پیچیده.
این منطق تعیین می‌کند که PLC چه زمانی اقدامات خاصی را بر اساس ورودی‌ها و خروجی‌های مشخص شروع یا متوقف کند.

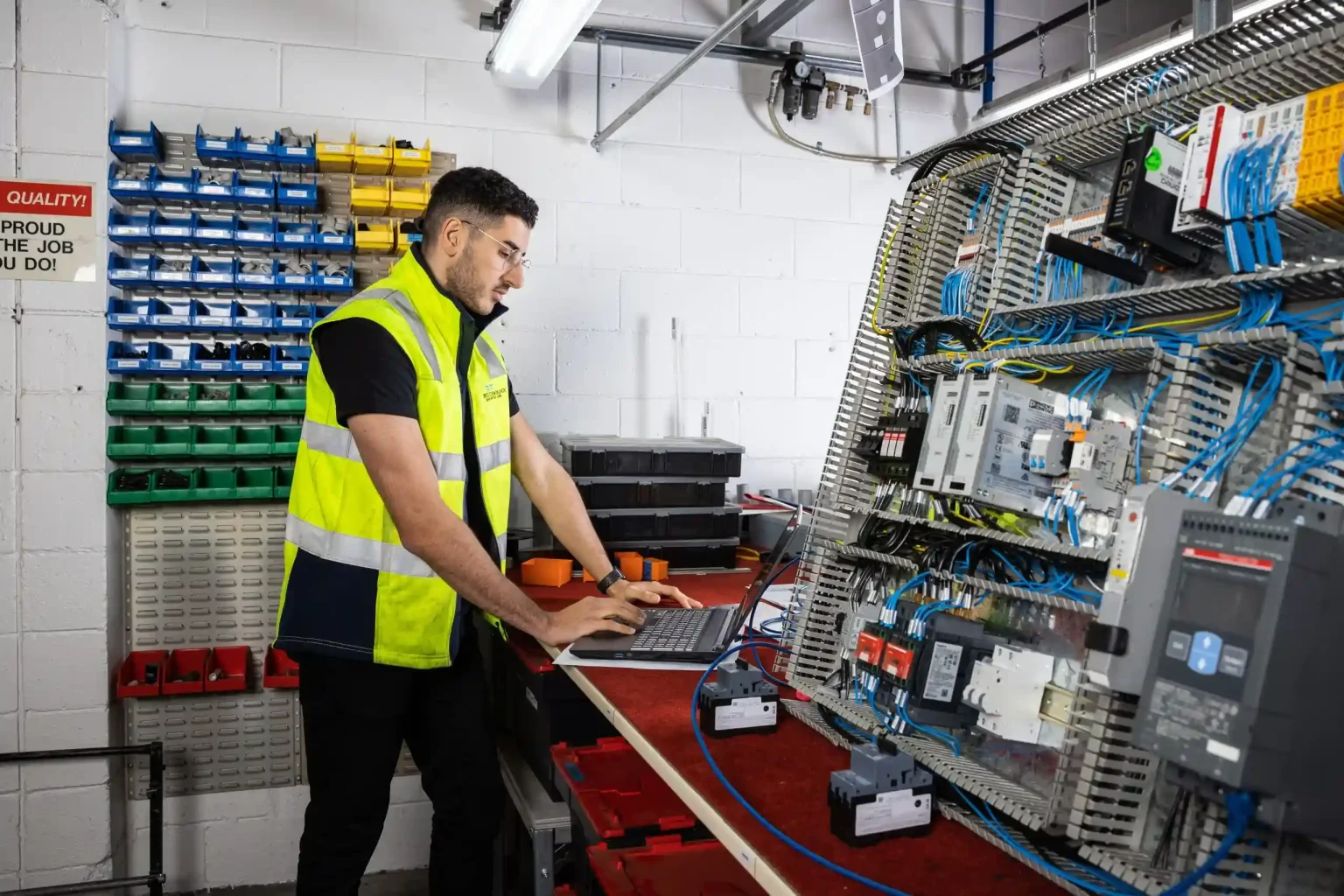

تابلو های PLC مدرن معمولاً به پلتفرم‌های نرم‌افزاری متصل هستند که به اپراتورها امکان پایش، پیکربندی و رفع اشکال سیستم را می‌دهند.این ابزارهای نرم‌افزاری قابلیت PLC را افزایش می‌دهند؛ با امکان دسترسی از راه دور و پایش بلادرنگ، اپراتورها می‌توانند حتی از راه دور نیز عملکرد را بهینه کنند.
طراحی یک تابلو PLC شامل چند مرحله حیاتی برای عملکرد مؤثر و قابل اعتماد آن است. از طراحی اولیه گرفته تا آزمایش‌های نهایی، همه مراحل مهم هستند.
راهنمای طراحی و مونتاژ تابلو PLC
اولین قدم، طراحی جانمایی یا چیدمان تابلو برق است.
این مرحله شامل برنامه‌ریزی دقیق محل قرارگیری هر جزء است تا حداکثر بهره‌وری فضا، تهویه مناسب و تسهیل نگهداری تضمین شود.
طراحی معمولاً با یک نقشه شماتیک آغاز می‌شود که موقعیت همه اجزای اصلی، مسیرهای سیم‌کشی و نقاط اتصال را نشان می‌دهد.چیدمان منظم تضمین می‌کند که تابلو PLC به خوبی کار کند و رفع ایرادات آن آسان باشد. فاصله‌گذاری مناسب همچنین به دفع حرارت کمک می‌کند تا از داغ شدن بیش از حد جلوگیری شود.
انتخاب اجزای تابلو تنها به اندازه و شکل آن‌ها محدود نمی‌شود. باید با ولتاژ، جریان و شرایط محیطی سازگار باشند تا ایمنی و عملکرد تضمین شود. موارد مورد توجه عبارتند از:
انتخاب اجزای مناسب تابلو PLC
پس از طراحی چیدمان، نوبت به سیم‌کشی و مونتاژ تابلو می‌رسد. سیم‌کشی باید منظم، برچسب‌دار و دقیق باشد تا از گره‌خوردگی جلوگیری شود و تعمیر و نگهداری ساده‌تر گردد. استفاده از سیم‌های رنگی و برچسب‌گذاری دقیق، شناسایی اتصالات را آسان‌تر می‌کند.

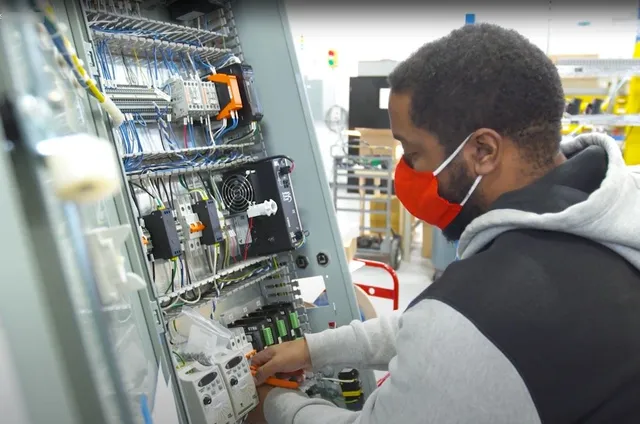

مونتاژ شامل نصب ایمن هر جزء و دنبال‌کردن دقیق نقشه سیم‌کشی است. دقت بالا در این مرحله، عملکرد درست تابلو و رعایت الزامات ایمنی را تضمین می‌کند.
پس از مونتاژ، تابلو برق تحت آزمایش‌های گسترده‌ای قرار می‌گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. این آزمایش‌ها شامل موارد زیر است:
تابلوهای های PLC بر اساس پیچیدگی و کاربرد دسته‌بندی می‌شوند. در ادامه نگاهی به دسته‌های اصلی و قابلیت‌های سفارشی‌سازی آن‌ها خواهیم داشت.

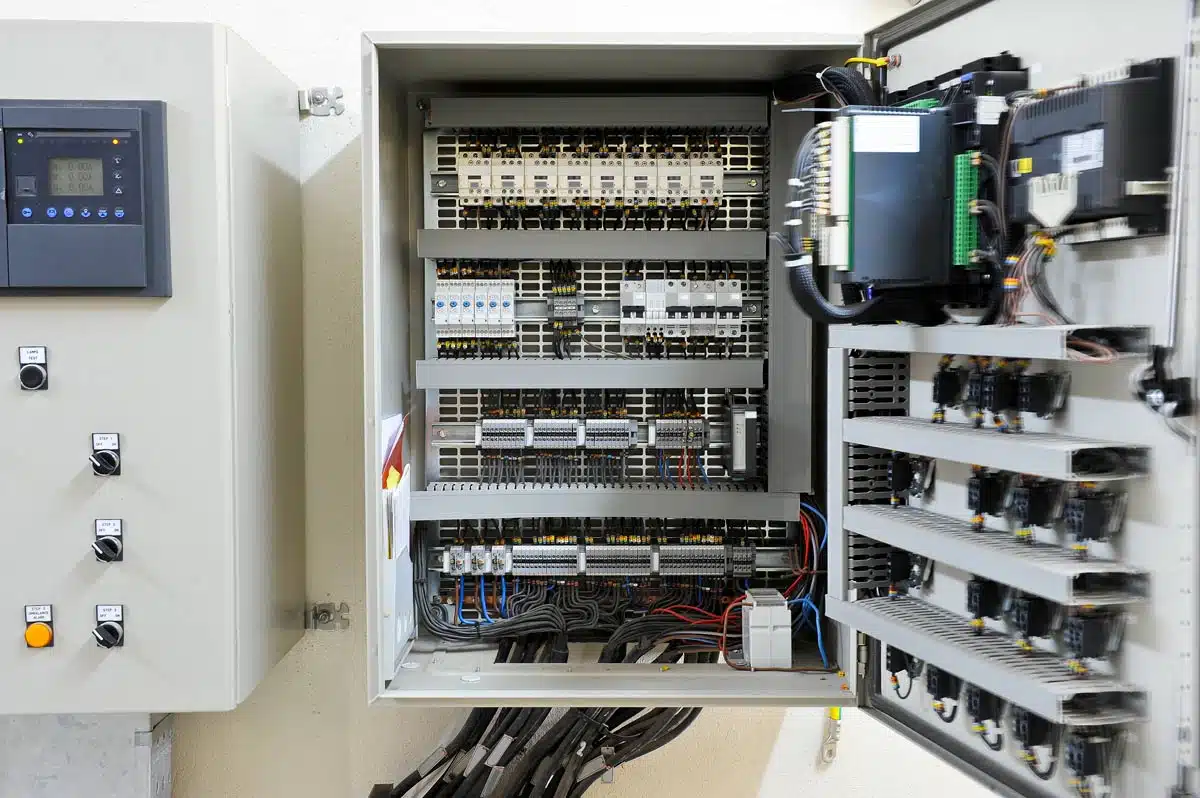

انواع تابلوهای PLC و گزینه‌های سفارشی‌سازی آن‌ها
تابلو های پایه‌ی PLC برای وظایف ساده مانند کنترل یک دستگاه یا مدیریت یک فرآیند ساده استفاده می‌شوند.
این تابلوها معمولاً مقرون‌به‌صرفه هستند و گزینه‌های سفارشی‌سازی محدودی دارند، بنابراین برای پروژه‌های کوچک یا وظایف با دامنه‌ی محدود مناسب‌اند.
تابلو های پیشرفته‌ی PLC برای کاربردهای پیچیده و حیاتی طراحی شده‌اند که به افزونگی (redundancy) و قابلیت اطمینان بالا نیاز دارند.
این تابلو ها اغلب شامل منابع تغذیه اضافی، مدارهای پشتیبان و گزینه‌های کنترل پیشرفته هستند. آن‌ها معمولاً در زیرساخت‌های حیاتی استفاده می‌شوند، جایی که توقف کار حتی برای لحظه‌ای قابل قبول نیست.
تابلو های سفارشی به منظور برآورده کردن نیازهای عملیاتی خاص طراحی می‌شوند و اغلب دارای پیکربندی‌های منحصربه‌فرد و اجزای ویژه هستند.
برای مثال، تابلو های سفارشی ممکن است شامل ماژول‌های ارتباطی اضافی برای پایش از راه(تله متری) دور یا محافظت‌های محیطی خاص برای شرایط سخت باشند.
قابلیت سفارشی‌سازی باعث می‌شود که تابلو برق های PLC برای صنایع متنوع و نیازهای پیچیده قابل انطباق باشند.
تابلو های PLC بسیار انطباق‌پذیر هستند و در صنایع مختلف برای اتوماسیون، پایش و کنترل فرآیندها مورد استفاده قرار می‌گیرند. در ادامه به برخی از کاربردهای مهم در حوزه‌های مختلف اشاره می‌شود:
کاربردهای صنعتی تابلو برق های PLC
در صنعت تولید، تابلو های PLC خطوط مونتاژ، بازوهای رباتیک و سیستم‌های کنترل کیفیت را مدیریت می‌کنند.
این تابلو برق ها وظایفی مانند جابه‌جایی مواد، مرتب‌سازی، بسته‌بندی و بازرسی را انجام می‌دهند و دقت و تکرارپذیری را تضمین می‌نمایند.
با خودکار کردن وظایف تکراری،تابلو برق های PLC ریسک خطای انسانی را کاهش داده و بهره‌وری را افزایش می‌دهند.
در بخش خدمات شهری و تولید انرژی، تابلو برق های PLC سیستم‌های تصفیه آب، ایستگاه‌های پمپاژ و شبکه‌های برق را کنترل می‌کنند.
توانایی پایش و تنظیم تنظیمات از راه دور باعث می‌شود که PLCها برای زیرساخت‌های حیاتی ایده‌آل باشند، زیرا می‌توانند فوراً به تغییرات سیستم یا هشدارها پاسخ دهند.
در صنعت حمل‌ونقل، تابلو برق های PLC سیستم‌هایی مانند راه‌آهن، مترو و چراغ‌های راهنمایی را کنترل می‌کنند.
با خودکار کردن سیگنال‌دهی، کنترل درب‌ها و تنظیم سرعت، این تابلو ها باعث می‌شوند عملیات حمل‌ونقل ایمن، دقیق و قابل‌اعتمادتر انجام شود و نیاز به دخالت انسانی کاهش یابد.
در پارک‌های تفریحی و اماکن آبی، تابلو های PLC برای مدیریت وسایل بازی، نورپردازی و سیستم‌های ایمنی به کار می‌روند.
این تابلو ها زمان‌بندی و سرعت را به‌دقت کنترل می‌کنند تا وسایل بازی به شکلی ایمن و منظم عمل کنند.
PLCs همچنین ویژگی‌های تعاملی مانند نور و صداهای هماهنگ را کنترل می‌کنند تا تجربه کاربر بهبود یابد.
استفاده از تابلو های PLC در اتوماسیون مزایای بسیاری دارد، به‌ویژه برای صنایعی که بر عملکرد ایمن، پایدار و کارآمد تکیه دارند.
مزایای کلیدی استفاده از تابلو های PLC در اتوماسیون صنعتی
تابلو های PLC دارای قابلیت اطمینان بالایی هستند و فرآیندها را با دقت و ثبات اجرا می‌کنند.
پس از برنامه‌ریزی، در یک حلقه قابل پیش‌بینی عمل می‌کنند که احتمال خطا را کاهش داده و زمان خرابی را به حداقل می‌رساند—موضوعی حیاتی در صنایعی که کیفیت و ایمنی در آن‌ها اهمیت بالایی دارد.
برنامه‌نویسی PLC به راحتی قابل تغییر است تا با نیازهای جدید هماهنگ شود.
چه یک تنظیم کوچک و چه افزودن یک عملکرد کاملاً جدید، این تابلو ها بسیار قابل انطباق‌اند. طراحی ماژولار آن‌ها نیز امکان توسعه آسان را فراهم می‌کند.
سیستم‌های PLC مدرن از دسترسی از راه دور پشتیبانی می‌کنند و به اپراتورها اجازه می‌دهند از هرجا سیستم را پایش، تنظیم و رفع اشکال کنند.
این ویژگی باعث کاهش نیاز به حضور فیزیکی، افزایش سرعت پاسخگویی و بهبود فرآیند نگهداری می‌شود و در نهایت در زمان و هزینه صرفه‌جویی می‌کند.
با خودکارسازی وظایف و کاهش نیاز به نیروی انسانی، پتابلو های PLC فرآیندها را ساده و هزینه‌های عملیاتی را کاهش می‌دهند.
این ویژگی آن‌ها را به سرمایه‌گذاری هوشمندانه‌ای برای شرکت‌هایی تبدیل می‌کند که به دنبال بهینه‌سازی بهره‌وری و هزینه‌ها هستند.
ملاحظات ایمنی و انطباق در تابلو های PLC
ایمنی یکی از اولویت‌های اصلی در اتوماسیون صنعتی است، و تابلو های PLC باید با استانداردهای سخت‌گیرانه‌ی مقرراتی و زیست‌محیطی مطابقت داشته باشند. موارد کلیدی شامل:
فناوری PLC به‌طور مداوم در حال پیشرفت است، و روندهای جدید عملکرد و امنیت آن را بهبود می‌بخشند. برخی از این تحولات عبارتند از:
انتخاب تابلو برق مناسب به صنعت، بودجه و نیازهای عملیاتی شما بستگی دارد. در اینجا چند نکته برای تصمیم‌گیری آگاهانه آمده است:
تابلوی PLC با دریافت داده‌ها از دستگاه‌های ورودی (مانند حسگرها)، پردازش این داده‌ها بر اساس منطق برنامه‌نویسی‌شده و ارسال دستورها به دستگاه‌های خروجی (مانند موتورها یا پمپ‌ها) عمل می‌کند. PLC به‌صورت مداوم سیگنال‌های ورودی را بررسی می‌کند، فرمان‌ها را اجرا می‌نماید و خروجی‌ها را در یک چرخه تکرارشونده به‌روزرسانی می‌کند تا اطمینان حاصل شود که فرآیندها با دقت و کارایی اجرا می‌شوند.
یک PLC (کنترل‌کننده منطقی برنامه‌پذیر) یک دستگاه کنترل کامپیوتری است که وظایف کنترلی مبتنی بر منطق را انجام می‌دهد. یک تابلوی PLC یک سیستم کامل است که شامل خود PLC و سایر اجزا مانند منابع تغذیه، ماژول‌های ورودی/خروجی (I/O) و رابط‌های کاربر و ماشین (HMI) می‌باشد که همگی در یک محفظه قرار گرفته‌اند. این تابلو یک محیط ساختاریافته برای PLC فراهم می‌کند و آن را برای کاربردهای صنعتی آماده می‌سازد.
تابلوهای PLC در اتوماسیون اهمیت بالایی دارند، زیرا کنترل پایدار و قابل اعتمادی بر ماشین‌آلات پیچیده فراهم می‌کنند و نیاز به دخالت دستی را کاهش می‌دهند. این تابلوها همچنین بهره‌وری را افزایش می‌دهند، ایمنی را بهبود می‌بخشند و تکرارپذیری را تضمین می‌کنند، که همگی برای حفظ کیفیت در فرآیندهای صنعتی ضروری هستند.
بله، تابلوهای PLC می‌توانند بر اساس نیازهای خاص صنعتی سفارشی‌سازی شوند. این سفارشی‌سازی‌ها ممکن است شامل پیکربندی‌های خاص ورودی/خروجی (I/O)، ماژول‌های ارتباطی تخصصی، ویژگی‌های ایمنی اضافی یا محافظت‌های محیطی باشند. بسیاری از صنایع برای پاسخگویی به کاربردهای پیچیده یا خاص خود نیاز به تابلوهای PLC سفارشی دارند.
انتخاب تابلوی PLC مناسب به پیچیدگی کاربرد، الزامات صنعت و بودجه بستگی دارد. برای وظایف ساده، یک تابلوی پایه ممکن است کافی باشد. برای کاربردهای پیچیده یا حساس، استفاده از تابلوهای پیشرفته یا سفارشی توصیه می‌شود. مشاوره با یک متخصص تابلوهای PLC نیز می‌تواند به اطمینان از طراحی سیستمی متناسب با نیازهای شما کمک کند.
تابلو های PLC در اتوماسیون صنعتی مدرن نقش حیاتی دارند، زیرا کنترل قابل اعتماد، انعطاف‌پذیر و کارآمد بر ماشین‌آلات و فرآیندهای پیچیده فراهم می‌کنند.
از خطوط تولید گرفته تا سیستم‌های حمل‌ونقل، این تابلو ها عملیات را ساده‌سازی، ایمنی را افزایش و راه‌حل‌هایی مقرون‌به‌صرفه ارائه می‌کنند.
با ادغام اجزای کلیدی مانند PLC، ماژول‌های I/O و رابط‌های HMI، تابلو برق های PLC به صنایع امکان می‌دهند به سطوح بالایی از دقت و ثبات دست یابند و جریان کاری روان‌تر و بهره‌وری بالاتر داشته باشند.
