در صنایع فرآیندی مانند نفت و گاز، داروسازی، صنایع غذایی، تولید مواد شیمیایی و نیروگاهها، شیرهای کنترلی نقش اساسی در تنظیم جریان سیالات ایفا میکنند. با این حال، برای اینکه یک شیر کنترلی با دقت بالا عمل کند، باید در پاسخ به سیگنال کنترلی در موقعیت صحیح باز شود. در اینجاست که شناخت انواع پوزیشنرهای شیر اهمیت پیدا میکند، زیرا انتخاب پوزیشنر مناسب تضمینکننده حرکت دقیق شیر و کنترل پایدار فرآیند است. در این نوشتار به مقایسه انواع پوزیشنرهای شیر کنترلی پرداخته می شود.
پوزیشنر شیر کنترلی وسیلهای است که روی شیر کنترلی نصب میشود تا اطمینان حاصل کند ساقه شیر دقیقاً به موقعیتی که توسط سیگنال کنترلی تعیین شده حرکت میکند. بدون پوزیشنر، اصطکاک، سایش مکانیکی و تغییرات فشار میتوانند باعث انحراف شیر از موقعیت مطلوب شده و دقت فرآیند و کارایی سیستم را تحت تأثیر قرار دهند.
این مقاله توضیح میدهد پوزیشنر شیر چیست، چرا مورد نیاز است، و شرح جامعی از انواع پوزیشنرهای شیر همراه با اصول کارکرد، کاربردها، مزایا و معایب آنها ارائه میدهد.
پوزیشنرهای پنوماتیکی
پوزیشنرهای الکتروپنوماتیکی (I/P)
پوزیشنرهای دیجیتال / هوشمند

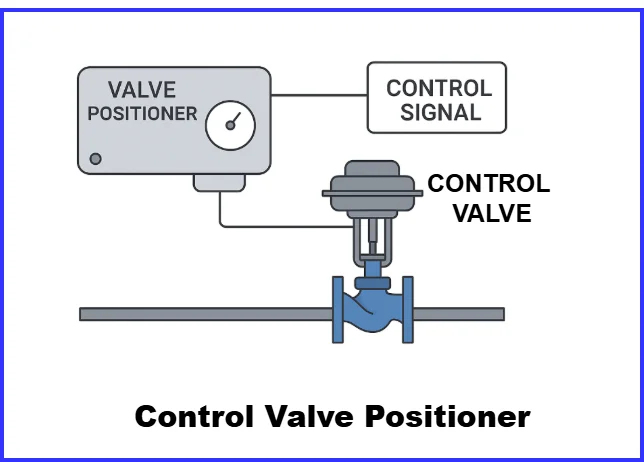

پوزیشنر شیر یک تجهیز دقیق کنترلی است که روی عملگر (اکچویتور) شیر کنترل نصب میشود تا اطمینان حاصل کند شیر دقیقاً به موقعیتی که توسط سیگنال کنترلی از کنترلر (مانند PLC یا DCS) تعیین شده باز میشود. در بسیاری از کاربردهای واقعی، اصطکاک مکانیکی، تغییرات فشار فرآیند یا محدودیتهای عملگر میتوانند مانع رسیدن شیر به موقعیت صحیح شوند. در این شرایط، پوزیشنر نقش حیاتی ایفا میکند.
پوزیشنر بهطور پیوسته دو مقدار را با هم مقایسه میکند:
اگر بین موقعیت موردنظر و موقعیت واقعی اختلافی وجود داشته باشد — که به آن خطای موقعیت گفته میشود — پوزیشنر بهطور خودکار فشار هوای ورودی به عملگر را تنظیم میکند تا شیر به میزان کورس صحیح برسد. این عملکرد حلقهبسته باعث حرکت دقیق، پایدار و تکرارپذیر شیر حتی در شرایط سخت فرآیندی میشود.
پوزیشنر شیر کنترلی
به طور خلاصه، پوزیشنر شیر دقت کنترل، سرعت پاسخ و قابلیت اطمینان را بهبود میدهد و آن را به یکی از اجزای حیاتی در سیستمهای مدرن اتوماسیون صنعتی تبدیل میکند.
پوزیشنرهای شیر نقش بسیار مهمی در اطمینان از حرکت شیر کنترل به موقعیت دقیق موردنظر سیگنال کنترلی ایفا میکنند. بدون پوزیشنر، عملگر ممکن است به دلیل اصطکاک، سایش مکانیکی یا تغییرات فشار فرآیند بهدرستی پاسخ ندهد. این مسئله میتواند باعث ناپایداری، عملکرد ضعیف کنترل و کاهش بهرهوری فرآیند شود. پوزیشنرها با پایش مداوم موقعیت ساقه شیر و تنظیم فشار هوا برای حفظ کورس صحیح، این مشکلات را جبران میکنند.
پوزیشنرهای شیر بهویژه در شرایط زیر مورد نیاز هستند:
در فرآیندهایی که نیاز به کنترل دقیق دبی، فشار، دما یا سطح دارند، حتی انحرافهای کوچک میتوانند بر کیفیت محصول تأثیر بگذارند. پوزیشنرها موقعیتیابی دقیق و تکرارپذیر شیر را برای حلقههای کنترل با عملکرد بالا تضمین میکنند.
اصطکاک مکانیکی در پکینگ، ساقه و اتصالات شیر، یا فشار تفاضلی بالا در دو طرف شیر، میتواند مانع رسیدن عملگر به موقعیت فرمانشده شود. پوزیشنر با تقویت و مدولاسیون فشار هوا، این نیروها را جبران میکند.
در سیستمهای دینامیکی که نقاط تنظیم (Setpoint) بهطور مکرر تغییر میکنند، پوزیشنر حرکت سریعتر شیر را ممکن میسازد و از تأخیر یا نوسان جلوگیری میکند، در نتیجه پایداری حلقه کنترل بهبود مییابد.
تغییرات در فشار هوای ابزار میتواند باعث عملکرد ناپایدار عملگر شود. پوزیشنر فشار هوا را تنظیم و تثبیت میکند تا موقعیتیابی دقیق شیر حفظ شود.
صنایعی مانند داروسازی، تولید مواد شیمیایی، نفت و گاز و نیروگاهها برای تضمین ایمنی، بهرهوری و انطباق با استانداردهای کیفی به پوزیشنرها متکی هستند.
پوزیشنرهای شیر کنترلی را میتوان بر اساس اصل عملکرد و نوع سیگنال دریافتی طبقهبندی کرد:
مبنای طبقهبندی — انواع
سه نوع اصلی پوزیشنرهای شیر کنترلی عبارتند از:
در ادامه هر یک را بهطور مفصل بررسی میکنیم.

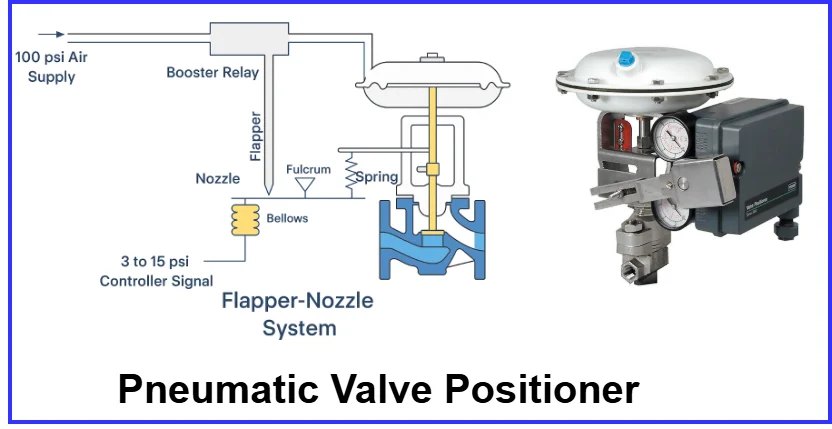

پوزیشنر پنوماتیکی یک سیگنال پنوماتیکی (فشار هوا)، معمولاً ۳–۱۵ psi، را از کنترلر دریافت کرده و بر اساس آن عملگر شیر را تنظیم میکند. این نوع پوزیشنر از مجموعهای شامل نازل، فلپر، بلوز و دیافراگم برای تشخیص فشار سیگنال و حرکت ساقه شیر استفاده میکند.
پوزیشنر شیر کنترلی پنوماتیکی

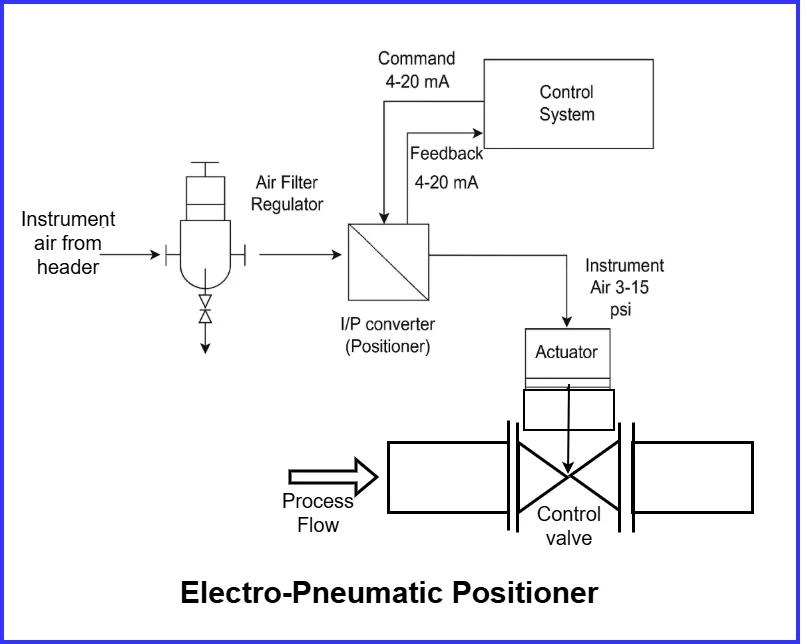

پوزیشنرهای الکتروپنوماتیکی که با نامهای I/P یا E/P نیز شناخته میشوند، یک سیگنال الکتریکی (معمولاً ۴–۲۰ mA) را دریافت کرده و آن را به خروجی پنوماتیکی برای کنترل عملگر تبدیل میکنند.
در اینجا، مبدل I/P جریان (I) را به فشار (P) تبدیل میکند.
پوزیشنر شیر کنترلی الکترو پنوماتیکی
پوزیشنرهای دیجیتال یا هوشمند پیشرفتهترین نوع هستند. آنها از ریزپردازندهها و پروتکلهای ارتباطی دیجیتال مانند HART، Fieldbus یا Profibus استفاده میکنند. این پوزیشنرها دقت بالا، عیبیابی خودکار و امکان کالیبراسیون از راه دور را فراهم میکنند.
ویژگی | پنوماتیکی | الکتروپنوماتیکی | دیجیتال / هوشمند
| ویژگی | پنوماتیکی | الکتروپنوماتیکی | دیجیتال / هوشمند |
| نوع سیگنال | ۳–۱۵ psi | ۴–۲۰ mA | دیجیتال / HART / Fieldbus |
| دقت | متوسط | بالا | بسیاربالا |
| عیبیابی | ندارد | محدود | گسترده |
| هزینه | کم | متوسط | بالا |
| سرعت پاسخ | متوسط | سریع | بسیار سریع |
| کاربرد ایدهآل | مناطق خطرناک یا دورافتاده | اتوماسیون صنعتی | کارخانههای مدرن هوشمند |
پوزیشنرهای هوشمند مدرن قابلیتهای پیشرفته عیبیابی ارائه میدهند که بهطور قابل توجهی قابلیت اطمینان واحد صنعتی و برنامهریزی نگهداری را بهبود میبخشند. بهجای انتظار برای خرابی شیر یا افت عملکرد آن، پوزیشنرهای دیجیتال بهطور پیوسته رفتار شیر را پایش میکنند، مشکلات مکانیکی را در مراحل اولیه تشخیص میدهند و دادههای کاربردی در اختیار تیمهای نگهداری قرار میدهند.
یکی از ارزشمندترین قابلیتهای عیبیابی، آزمون کورس جزئی (Partial Stroke Testing – PST) است. این آزمون بهویژه برای شیرهای قطع اضطراری (ESD) اهمیت دارد، زیرا این شیرها معمولاً برای مدت طولانی در یک موقعیت باقی میمانند. در آزمون PST، شیر تنها به میزان کمی حرکت داده میشود (معمولاً ۱۰ تا ۲۰ درصد از کورس کامل خود) بدون اینکه فرآیند جاری تحت تأثیر قرار گیرد.
این حرکت کوچک تأیید میکند که شیر عملیاتی است و به دلیل خوردگی، افزایش اصطکاک یا آسیب آببندها گیر نکرده است. این امر اطمینان میدهد که شیر در زمان وقوع شرایط اضطراری بهدرستی عمل خواهد کرد.
ابزار عیبیابی مهم دیگر، آنالیز امضای شیر (Valve Signature Analysis) است. امضای شیر یک نمودار ترسیمشده از فشار عملگر در برابر میزان کورس شیر است و در واقع نوعی «اثر انگشت» عملکردی برای شیر ایجاد میکند. با تحلیل این امضا، تکنسینها میتوانند مشکلاتی مانند موارد زیر را شناسایی کنند:
مقایسه امضای شیر در طول زمان به تیمهای نگهداری امکان میدهد خرابیها را پیش از وقوع پیشبینی کنند و بهجای خاموشیهای اضطراری، تعمیرات را بهصورت پیشگیرانه برنامهریزی نمایند.
کنترل اسپلیترنج روشی است که در آن یک سیگنال خروجی کنترلر، دو یا چند شیر کنترل را راهبری میکند و هر شیر به بخش متفاوتی از آن سیگنال پاسخ میدهد. این روش زمانی مفید است که:
در این آرایش، پوزیشنرهای شیر بهگونهای کالیبره میشوند که هر شیر فقط در بازه سیگنال اختصاصیافته خود پاسخ دهد. برای مثال:
این کار مانع از حرکت همزمان هر دو شیر شده و تنظیمی نرم و پایدار را تضمین میکند.
کاربردهای متداول آن شامل موارد زیر است:
با تنظیم صحیح بازههای سیگنال در پوزیشنرها، کنترل اسپلیترنج عملکردی دقیق، پایدار و کارآمد را در گستره وسیعی از شرایط عملیاتی فراهم میکند.
انتخاب پوزیشنر مناسب برای کنترل دقیق شیر، عملکرد پایدار و قابلیت اطمینان سیستم ضروری است. انتخاب صحیح موجب افزایش بهرهوری، کاهش سایش، حداقلسازی توقف تولید و اطمینان از پاسخ صحیح فرآیند میشود. در ادامه مهمترین عوامل قابل توجه آورده شدهاند:
مشخص کنید که سیستم از سیگنال پنوماتیکی (۳–۱۵ psi)، آنالوگ/الکترونیکی (۴–۲۰ mA) یا ارتباط دیجیتال (HART®، FOUNDATION™ Fieldbus، PROFIBUS®) استفاده میکند. پوزیشنر باید با سیگنال و روش ارتباطی موجود سازگار باشد.
پوزیشنر باید با مشخصات عملگر مطابقت داشته باشد:
در صورت وجود گازها یا بخارات قابل اشتعال، باید پوزیشنرهای ذاتاً ایمن (Intrinsically Safe) یا ضدانفجار انتخاب شوند. همواره پیش از نصب، گواهیهای مربوطه را بررسی کنید.
فرآیندهای بحرانی و دقیق از پوزیشنرهای دیجیتال/هوشمند بهره میبرند؛ نوع الکتروپنوماتیکی برای کنترل عمومی مناسب است؛ و نوع پنوماتیکی برای حلقههای ساده کافی است.
پوزیشنرهای هوشمند امکان فیدبک کورس، شمارش سیکلها، پایش اصطکاک و ارائه اطلاعات نگهداری پیشبینانه را فراهم میکنند؛ مدلهای سنتی فقط وظیفه موقعیتدهی را انجام میدهند.
رطوبت، خوردگی، دما، ارتعاش و گردوغبار را در نظر بگیرید. مواد مقاوم در برابر خوردگی و درجه حفاظت (IP) مناسب انتخاب شود.
هوای ابزار باید تمیز، خشک و تنظیمشده باشد تا از گرفتگی و آسیب داخلی جلوگیری شود.
حلقههای سریع به پوزیشنرهای الکتروپنوماتیکی یا هوشمند نیاز دارند؛ حلقههای کندتر میتوانند از نوع پنوماتیکی استفاده کنند.
اطمینان حاصل کنید که پوزیشنر با حالت موردنیاز سازگار است: Fail-Open، Fail-Close یا Fail-in-Place.
پوزیشنرهای هوشمند امکان پیکربندی از راه دور و یکپارچهسازی آسان با سیستمهای DCS/SCADA را فراهم میکنند.
تنها قیمت خرید را در نظر نگیرید؛ هزینه نصب، نگهداری، افزایش بهرهوری و کاهش توقف تولید نیز باید ارزیابی شود.
حتی یک پوزیشنر با کیفیت بالا نیز در صورت نصب و کالیبراسیون نادرست نمیتواند کنترل دقیقی ارائه دهد. راهاندازی صحیح اطمینان میدهد که شیر دقیقاً به سیگنالهای کنترلی پاسخ میدهد، خطاهای عملیاتی کاهش مییابد و عمر مفید شیر و عملگر افزایش مییابد.
۱. نصب مکانیکی محکم:
پوزیشنر باید بهصورت محکم به عملگر متصل شود تا از خطاهای ناشی از لرزش جلوگیری شود. نصب سفت و پایدار، فیدبک و همراستایی کورس را ثابت نگه میدارد.
۲. همراستایی دقیق مکانیزم فیدبک:
بازوی فیدبک، کام یا کوپلینگ باید مطابق جهت کورس شیر تنظیم شود. هرگونه شل بودن یا عدم همراستایی در مکانیزم باعث عدم دقت در موقعیتدهی میشود.
۳. تأمین هوای ابزار با کیفیت:
از هوای تمیز، خشک و تنظیمشده با استفاده از فیلتر-رگولاتور نزدیک پوزیشنر استفاده کنید. رطوبت یا ذرات معلق میتوانند نازلها را مسدود کرده و دقت پاسخ را کاهش دهند.
۴. رعایت دستورالعملهای اختصاصی سازنده:
هر مدل پوزیشنر نیازهای مکانیکی و پیکربندی خاص خود را دارد. پیروی از دفترچه رسمی نصب از بروز مشکلات عملکردی جلوگیری میکند.
کالیبراسیون، کورس شیر را با بازه سیگنال کنترلی مورد نظر همراستا میکند.
پوزیشنرهای پنوماتیک و الکتروپنوماتیک:
این مدلها معمولاً نیاز به تنظیم دستی صفر (موقعیت اولیه) و اسپن (کورس کامل) دارند. تنظیم دقیق تدریجی برای دستیابی به حرکت صحیح ممکن است لازم باشد.
پوزیشنرهای دیجیتال و هوشمند:
بسیاری از پوزیشنرهای هوشمند مدرن کالیبراسیون خودکار ارائه میدهند. دستگاه تست کورس را انجام داده، ویژگیهای اصطکاک شیر را میآموزد و پارامترهای کنترل بهینه را بدون دخالت دستی تنظیم میکند.
بازرسی دورهای:
کالیبراسیون مجدد و بررسی کورس باید بهصورت دورهای انجام شود تا اثرات سایش، تغییر اصطکاک پکینگ و فرسودگی فنر عملگر جبران شود.
پوزیشنرهای شیرکنترلی اجزای ضروری در سیستمهای کنترل فرآیند هستند که تضمین میکنند شیرها بهطور دقیق و کارآمد به سیگنالهای کنترلی پاسخ دهند. انواع پوزیشنرها—پنوماتیک، الکتروپنوماتیک و دیجیتال/هوشمند—سطوح مختلفی از عملکرد، دقت و انعطافپذیری کنترل ارائه میدهند:
درک اصول عملکرد، کاربردها و مزایای هر نوع، به انتخاب مناسبترین پوزیشنر برای نیاز فرآیندی کمک میکند.
