رله نظارت بر مدار قطع (TCS)

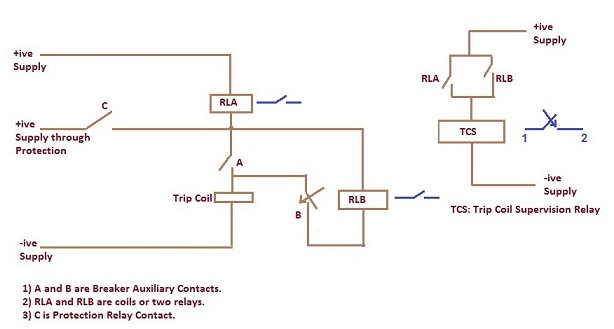

همان‌طور که در شکل نشان داده شده است، کنتاکت‌های A و B کنتاکت‌های کمکی کلید قدرت هستند. توجه داشته باشید که این کنتاکت‌ها به مکانیزم کلید متصل هستند و بنابراین وضعیت آن‌ها به موقعیت کلید بستگی دارد. اگر کلید باز باشد، کنتاکت A باز خواهد بود و کنتاکت B بسته خواهد بود. به همین ترتیب، اگر کلید بسته باشد، کنتاکت B باز خواهد بود و کنتاکت A بسته خواهد بود. اکنون ما نظارت پیش از بسته شدن (Pre-Close) و پس از بسته شدن (Post-Close) را به صورت جداگانه در نظر خواهیم گرفت.

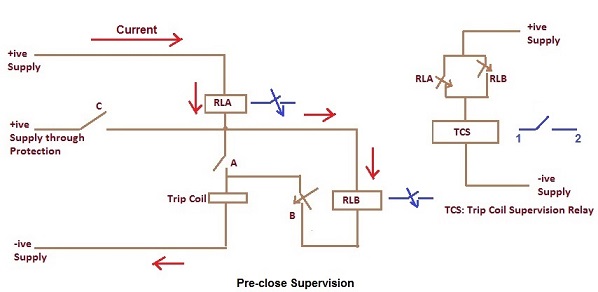

Pre-Close به این معنی است که کلید باز است. بنابراین، وضعیت کنتاکت A باز (OPEN) و وضعیت کنتاکت B بسته (CLOSE) خواهد بود. اگر مدار را با دقت مشاهده کنید، متوجه خواهید شد که در این حالت جریان از هر دو بوبین RLA و RLB عبور می‌کند. با انرژی‌دار شدن بوبین‌های RLA و RLB، کنتاکت‌های مربوط به آن‌ها بسته (CLOSE) خواهند شد.

Pre-Close کلید بسته است

Post-Close به این معنی است که کلید بسته است. بنابراین، وضعیت کنتاکت A بسته (CLOSE) و وضعیت کنتاکت B باز (OPEN) خواهد بود. اگر مدار را با دقت مشاهده کنید، متوجه خواهید شد که در این حالت جریان فقط از طریق بوبین RLA عبور می‌کند.

Post-Close که کلید بسته است

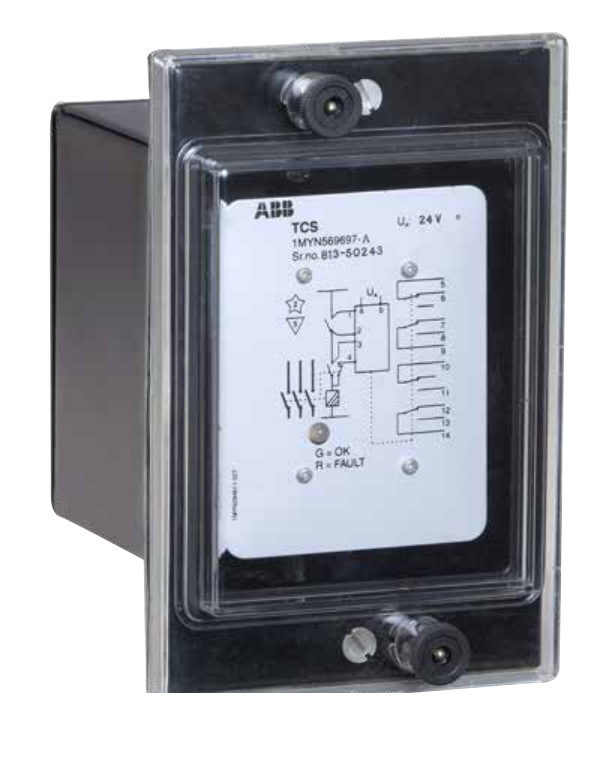

اصول کار رله TCS (Trip Circuit Supervision Relay)

رله TCS بر اساس اصول زیر عمل می‌کند و دارای نکات مهمی است:

1. پایش مدار کامل تریپ کلید قدرت (Circuit Breaker):
   این رله به‌صورت مداوم کل مسیر مدار تریپ را بررسی می‌کند تا از سلامت آن اطمینان حاصل شود.
2. تشخیص خطاها در مدار تحت نظارت:

• عدم وجود ولتاژ در مدار
• باز بودن مدار (Open Circuit)
• جرقه زدن کنتاکت‌ها در اتصالات
• مقاومت غیرعادی در سیم‌ها، کنتاکت‌ها و بوبین‌های تریپ

1. جریان اندازه‌گیری سطح پایین:
   با عبور یک جریان بسیار کوچک در مدار تریپ، بدون اینکه باعث عملکرد بوبین تریپ شود، سلامت مدار کنترل می‌گردد. این ویژگی امکان استفاده در مدارهای حساس یا با مقاومت بالا را فراهم می‌کند.
2. جلوگیری از سیگنال‌های کاذب:
   طراحی رله به گونه‌ای است که مانع ایجاد آلارم یا سیگنال اشتباه شده و عملکرد نرم و پایدار کلید قدرت را تضمین می‌کند.
3. نمایش وضعیت با LED دو رنگ:

• سبز → مدار سالم
• قرمز → مدار معیوب

پشتیبانی از طیف وسیع ولتاژهای نامی (AC یا DC):
رله TCS می‌تواند با انواع منابع تغذیه AC یا DC در ولتاژهای مختلف کار کند.

1. ایزولاسیون گالوانیکی:
   بین منبع تغذیه کمکی و مدار تحت نظارت جداسازی الکتریکی برقرار است که ایمنی بیشتری ایجاد می‌کند.
2. بار بسیار کم بر روی منبع کمکی:
   مصرف توان رله TCS بسیار پایین است و فشار زیادی به منبع تغذیه کمکی وارد نمی‌کند.
