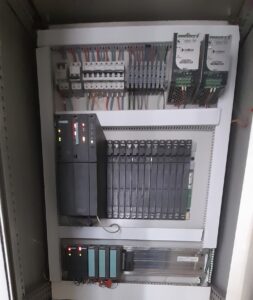

در این پروژه تامین و بارگذاری فرمان های لوپ کنترلی و پروگرام برنامه PCS7 با کنترلر S7-400 زیمنس CPU مدل ۴۱۷H انجام شده.
فیلتر سرامیکی نمک نوعی فیلتر پیشتصفیه است که از المانهای سرامیکی متخلخل ساخته میشود و برای کار با آبهای دارای شوری و TDS بالا طراحی شده است. این فیلترها توانایی حذف ذرات معلق، گلولای، زنگزدگی و کاهش کدورت آب را دارند، اما نمک محلول را بهطور مستقیم حذف نمیکنند و بیشتر نقش محافظت از تجهیزات پاییندست مانند ممبرانهای RO را ایفا میکنند. جنس سرامیکی این فیلترها باعث مقاومت بالا در برابر خوردگی، فشار و شرایط سخت آب شور میشود و امکان شستوشو و استفاده مجدد را فراهم میسازد.
فرآیند Backwash یا شستوشوی معکوس در فیلتر سرامیکی بهمنظور خارج کردن آلودگیهای تجمعیافته در منافذ انجام میشود. در این فرآیند، جریان عادی آب قطع شده و آب تمیز در جهت معکوس، یعنی از خروجی به ورودی فیلتر، عبور داده میشود. این جریان معکوس باعث جدا شدن ذرات معلق، لجن و رسوبات از سطح و داخل منافذ سرامیک شده و آنها را به خط درین هدایت میکند. بکواش بهصورت دورهای یا هنگام افزایش افت فشار انجام میشود و نقش مهمی در حفظ دبی، کاهش افت فشار و افزایش عمر فیلتر دارد.
در این پروژه، تیم ما کلیه عملکرد فیلتر سرامیکی و فرآیند Backwash را با استفاده از نرمافزار PCS 7 زیمنس بهصورت کامل مانیتور و کنترل کرده است. پارامترهایی مانند فشار ورودی و خروجی، افت فشار، زمانبندی بکواش و وضعیت شیرها بهصورت آنلاین در سیستم DCS پایش شده و فرمانهای لازم بهصورت خودکار یا دستی صادر میشود. این یکپارچگی کنترلی باعث افزایش پایداری سیستم، کاهش خطای انسانی و بهینهسازی عملکرد فیلتر در شرایط مختلف بهرهبرداری شده است.

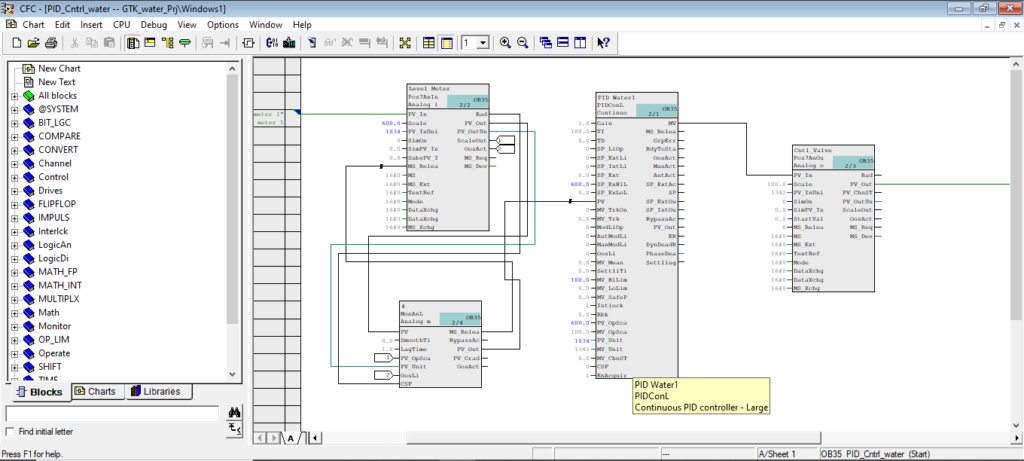

بلاک های CFC با DCS زیمنس

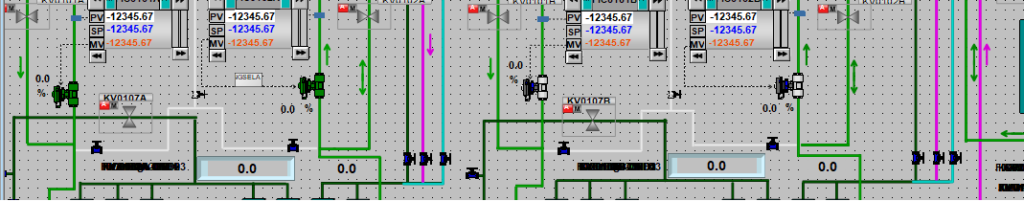

مانیتورینگ با simatic wincc explorer
