درک تفاوت بین PFD و P&ID برای مهندسان، طراحان و اپراتورهای واحدهای صنعتیِ فعال در صنایع فرایندی ضروری است. اگرچه هر دو دیاگرام، سیستمهای فرایندی را نمایش میدهند، اما در مراحل گوناگون طراحی مهندسی، اهداف کاملاً متفاوتی را دنبال میکنند. یک PFD نمای کلی فرایند را ارائه میدهد و تجهیزات اصلی و مسیر حرکت مواد درون سیستم را برجسته میکند. در مقابل، یک P&ID چیدمانی دقیق ارائه میدهد که شامل لولهکشیها، شیرها، ابزار دقیق و منطق کنترلی است. درک این تفاوت به مهندسان و اپراتورها امکان میدهد طراحی دقیقتری انجام دهند، ایمنی را حفظ کنند و عملکرد قابلاعتماد فرایند را نگهداری نمایند.
این مقاله تفاوتهای کلیدی، کاربردها، اجزا و اهمیت عملی نمودارهای فلوی فرایند (PFD) و نمودارهای پایپینگ و ابزار دقیق (P&ID) را به زبانی ساده توضیح میدهد.
فهرست مطالب
نمودار فلوی فرایند (Process Flow Diagram – PFD) یک نمایش گرافیکی در سطح بالا از یک فرایند است که تجهیزات اصلی، فلوهای فرایندی و فلوی کلی مواد و انرژی در داخل یک واحد صنعتی را نشان میدهد. PFDها بر این تمرکز دارند که در فرایند چه اتفاقی میافتد، نه اینکه از نظر فیزیکی چگونه ساخته شده است.

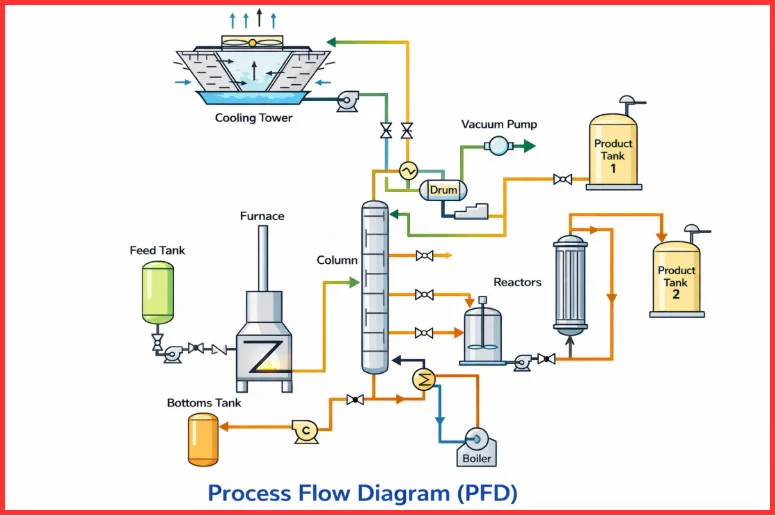

نمودارهای فلوی فرایند (PFD)
PFDها معمولاً توسط افراد زیر استفاده میشوند:
این نمودارها برای بحث و بررسی در طول مطالعات امکانسنجی و مراحل اولیه پروژه ایدهآل هستند.
یک PFD معمولی شامل موارد زیر است:
نکته: PFDها شامل جزئیات پایپینگ، نوع شیرها یا سیمکشی نمیشوند.
نمودار پایپینگ و ابزار دقیق (Piping & Instrumentation Diagram – P&ID) یک شماتیک دقیق است که چیدمان فیزیکی واقعی و پیکربندی کنترلی یک سیستم فرایندی را نشان میدهد. این نمودار نشان میدهد که پایپینگ، شیرها، ابزار دقیق و سیستمهای کنترلی چگونه به یکدیگر متصل شدهاند، بههمراه شماره خطوط، جنسها و شناسههای تجهیز (Tag ID). با تعریف شفاف نحوه ساخت و کنترل واقعی فرایند، P&IDها بهعنوان یک مرجع حیاتی برای ساخت، بهرهبرداری، نگهداری و تحلیل ایمنی مورد استفاده قرار میگیرند.

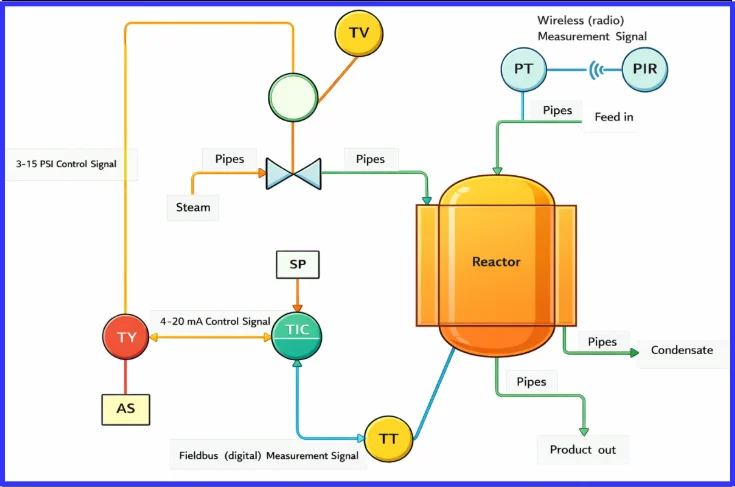

نمودار P&ID
P&IDها توسط افراد و تیمهای زیر استفاده میشوند:
این نمودارها در تمام طول چرخه عمر واحد صنعتی نقش حیاتی دارند.
یک P&ID شامل موارد زیر است:

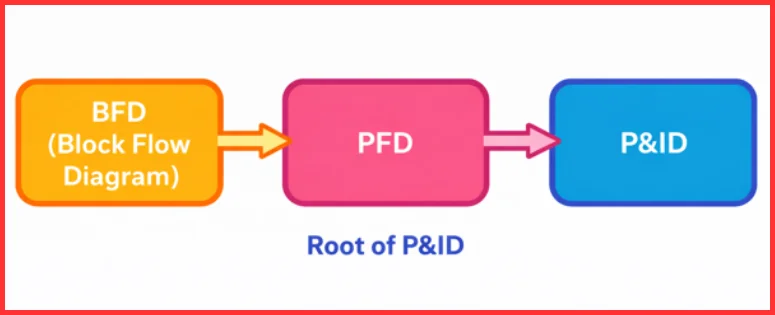

ریشه نمودار P&ID
اگرچه هر دو نمودار PFD و P&ID در مهندسی فرایند و مهندسی شیمی برای نمایش سیستمهای واحد صنعتی استفاده میشوند، اما با اهداف کاملاً متفاوتی تهیه میگردند. PFDها نمایی سطحبالا از فرایند ارائه میدهند و تجهیزات اصلی و حرکت مواد یا انرژی را در سیستم برجسته میکنند. چیدمان ساده آنها باعث میشود تفسیرشان آسان باشد و برای درک منطق فرایند و برنامهریزی فلوهای کلی بسیار مفید هستند.
در مقابل، P&IDها یک نمایش دقیق و جزئی از سیستم ارائه میدهند و هر پایپ، شیر، ابزار دقیق و لوپ کنترلی را نشان میدهند. این نمودارها در مراحل ساخت، بهرهبرداری و نگهداری ضروری هستند، زیرا دقیقاً مشخص میکنند که فرایند چگونه ساخته و کنترل میشود. این تفاوت به این دلیل وجود دارد که هر نمودار از یک مرحله خاص در چرخه عمر مهندسی پشتیبانی میکند؛ PFDها به طراحی فرایند و درک مفهومی کمک میکنند، در حالی که P&IDها اجرای دقیق، ایمن و قابلاعتماد و همچنین بهرهبرداری صحیح را تضمین مینمایند.

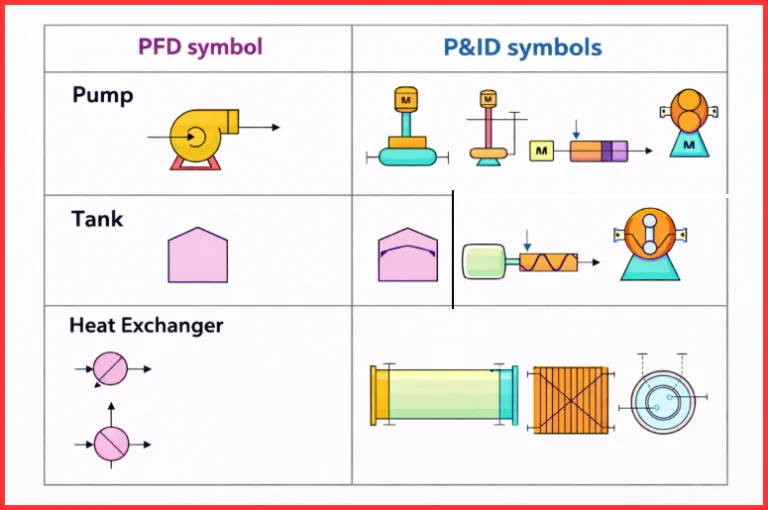

نمادهای PFD و P&ID
| ویژگی | PFD (نمودار فلو فرایند) | P&ID (نمودار پایپینگ و ابزار دقیق) |
| هدف اصلی | نمایش فلو کلی فرایند و مراحل اصلی فرایندی | تعریف چیدمان دقیق پایپینگ، ابزار دقیق و سیستمهای کنترلی |
| سطح جزئیات | سطحبالا و سادهشده | بسیار دقیق و جامع |
| نمایش تجهیزات | فقط تجهیزات اصلی نمایش داده میشوند | تمام تجهیزات با شماره تگ منحصربهفرد نمایش داده میشوند |
| اطلاعات پایپینگ | محدود به اتصالات اصلی فرایندی | شامل سایز پایپها، شماره خطوط، اتصالات و جنسها |
| شیرها | نمایش داده نمیشوند یا بهصورت کلی نشان داده میشوند | تمام شیرهای دستی، کنترلی و ایمنی بهطور واضح مشخص هستند |
| ابزار دقیق | ابزار دقیق پایه برای درک فرایند | ابزار دقیق کامل بههمراه تگها و لوپهای کنترلی |
| کنترل و بهرهبرداری | نمای کلی از منطق فرایند ارائه میدهد | منطق دقیق کنترل و اینترلاکها را تعریف میکند |
| کاربرد معمول | توسعه مفهوم و طراحی فرایند | ساخت، بهرهبرداری و نگهداری |
| تحلیل ایمنی | کاربرد محدود در بررسیهای ایمنی | ضروری برای HAZOP، ارزیابی ریسک و انطباق ایمنی |
درک تفاوت PFD و P&ID زمانی سادهتر میشود که آنها را بهعنوان بخشی از فلو کلی کار مهندسی در نظر بگیریم.

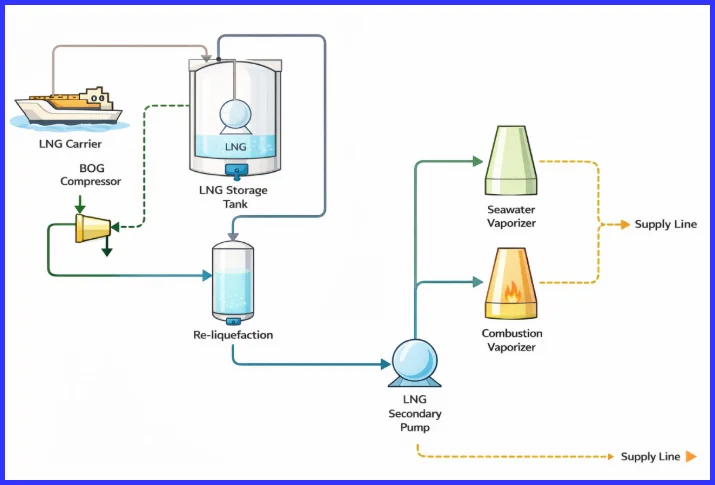

دیاگرام PFD برای LNG
گسترش PFD به جزئیات کامل پایپینگ و کنترل
تعریف نحوه ساخت و بهرهبرداری از واحد صنعتی
مورد استفاده برای تأمین تجهیزات، ساخت و راهاندازی (Commissioning)

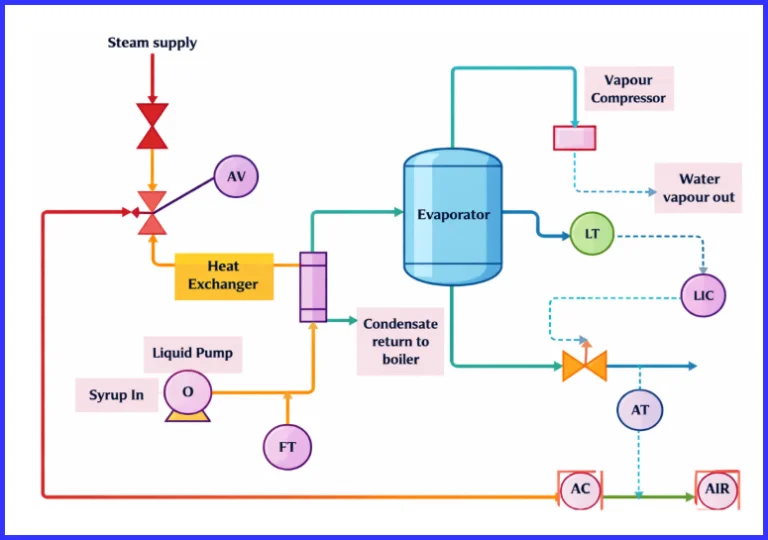

heat-exchangerمثال P&ID برای
BFD → PFD → P&ID → ساخت → بهرهبرداری
هر مرحله جزئیات و دقت بیشتری به طراحی اضافه میکند.
بهطور خلاصه، درک تفاوت بین PFD و P&ID برای هر فردی که در طراحی فرایند و مهندسی واحدهای صنعتی دخیل است، ضروری میباشد. PFD یک نمای شفاف از نحوه کار فرایند ارائه میدهد، در حالی که P&ID نقشه دقیق موردنیاز برای ساخت، بهرهبرداری و نگهداری ایمن و کارآمد آن فرایند را فراهم میکند. این دو نمودار رقیب یکدیگر نیستند، بلکه ابزارهایی مکمل هستند که هرکدام از مرحله مفهومسازی تا پیادهسازی نقش حیاتی ایفا میکنند.
همیشه باید ابتدا با PFD شروع کنید و سپس P&ID را ایجاد نمایید. PFD منطق فرایند را تعریف میکند و P&ID آن را بهصورت جزئی و دقیق بسط میدهد.
خیر. PFD نمیتواند جایگزین P&ID شود، زیرا فاقد جزئیات لازم در زمینه پایپینگ، ابزار دقیق و اطلاعات ایمنی موردنیاز برای ساخت و بهرهبرداری است.
PFDها مهم هستند زیرا:
P&IDها حیاتی هستند زیرا:
بله. PFDها و P&IDها بهطور گسترده در صنایع زیر مورد استفاده قرار میگیرند:
