تصور کنید که می‌خواهید یک سیستم پیچیده برق را با مجموعه‌ای درهم و برهم از سیم‌ها مدیریت کنید — به شدت آشفته و گیج‌کننده، درست است؟ اینجاست که باسبارهای الکتریکی به کمک می‌آیند! این هادی‌های فلزی قهرمانان نادیده توزیع برق هستند که فرآیند را ساده‌تر کرده و آن را از نظر هزینه‌ای مقرون به صرفه‌تر و انعطاف‌پذیرتر می‌کنند. چه در یک پست برق با ولتاژ بالا باشد یا یک بانک باتری با ولتاژ پایین، باسبارها جریان برق را به‌صورت پیوسته و بدون مشکل برقرار می‌کنند و به‌راحتی ورودی‌ها و خروجی‌ها را به هم متصل می‌کنند. آنها فقط به پخش برق محدود نمی‌شوند؛ بلکه این کار را سریع‌تر و ایمن‌تر انجام می‌دهند. در این نوشتار به کاربرد باسبار(شینه) الکتریکی پرداخته می شود.
با توجه به اینکه سیستم‌های مدرن نیازمند کارایی و سازگاری بیشتری هستند، باسبار شینه ها به ابزاری ضروری در صنایعی مانند تولید، خودرو و حتی انرژی‌های تجدیدپذیر تبدیل شده‌اند. بیایید ببینیم این ابزارهای پرقدرت چگونه شیوه توزیع برق را متحول می‌کنند!
در اصل، باسبار الکتریکی یک اتصال فلزی است که در آن چندین جریان الکتریکی به هم می‌رسند و با سازماندهی هرج و مرج جریان برق به یک فرآیند منظم و روان کمک می کند. بنابراین، هدف یک باسبار ساده اما حیاتی است: جمع‌آوری برق از ورودی‌ها و توزیع آن به خروجی‌ها.

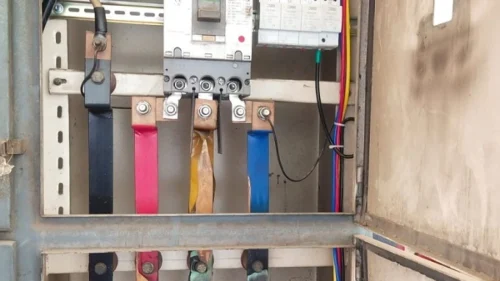

باسبار(شینه) الکتریکی چیست؟
باسبارها به اشکال مختلفی وجود دارند که برای نیازهای متفاوت طراحی شده‌اند. آنها می‌توانند از مس یا آلومینیوم ساخته شوند، که هر کدام به دلیل ویژگی‌های خاص خود انتخاب می‌شوند. از نظر ساختاری، می‌توانند جامد، توخالی یا لوله‌ای باشند، بسته به نوع کاربرد. این تطبیق‌پذیری به باسبارها امکان می‌دهد جریان‌های برق بالا را مدیریت کنند، در حالی که فضای کمتری اشغال کرده و اتلاف انرژی را به حداقل می‌رسانند — که این موضوع آنها را برای سیستم‌های الکتریکی مدرن به یک تغییر دهنده بازی تبدیل کرده است.
وقتی صحبت از توزیع برق می‌شود، همه سیستم‌های باسبار برابر نیستند. هر نوع برای رفع نیازهای خاصی طراحی شده است و بین کارایی، انعطاف‌پذیری و هزینه تعادل ایجاد می‌کند. بیایید سه سیستم رایج‌تر را بررسی کنیم:

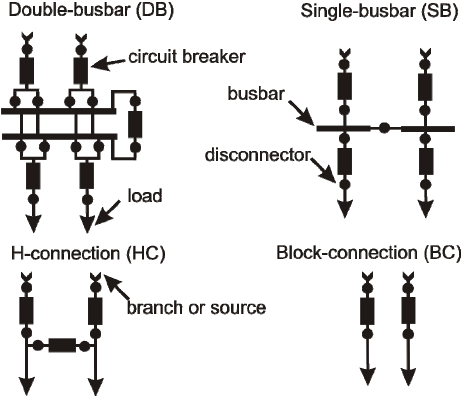

انوع سیستم باسبار الکتریکی
این ساده‌ترین و مقرون به صرفه‌ترین نوع است — یک باسبار واحد همه خطوط ورودی و خروجی را به هم وصل می‌کند. این سیستم برای مواقعی که سادگی و نگهداری کم اولویت دارند، ایده‌آل است.
کاربرد: معمولاً در ایستگاه‌های کوچک یا سیستم‌هایی با بار محدود استفاده می‌شود.
اجزای کلیدی: قطع‌کننده‌های مدار و جداسازها برای مدیریت اتصالات و خطاها به کار می‌روند.
مزایا:
یک خطا در یک بخش باعث خاموشی کل سیستم نمی‌شود.
هزینه‌های نگهداری پایین، آن را به صرفه می‌کند.
معایب:
برای گسترش یا نگهداری معمولاً باید کل سیستم خاموش شود.
یک خطای واحد ممکن است عملکرد را مختل کند اگر افزونگی وجود نداشته باشد.
این سیستم با دو برابر کردن باسبارها برای خطوط ولتاژ بالا و ولتاژ پایین قابلیت اطمینان را به سطح بالاتری می‌برد. اپراتورها می‌توانند بدون قطع جریان برق بین دو باسبار جابجا شوند و این اطمینان را می‌دهد که در زمان نگهداری یا بروز خطا، برق قطع نشود.
نحوه کار: یک کلید اتصال اجازه می‌دهد عملیات بین باسبارها به صورت روان منتقل شود.
مزایا:
معایب:
تصور کنید یک چیدمان دایره‌ای که هر مدار از طریق دو مسیر به هم متصل است و افزونگی ایجاد می‌کند. اگر یک مسیر خراب شود، برق همچنان از مسیر دیگر عبور می‌کند.
ساختار: هر خط دو قطع‌کننده مدار برای محافظت دوگانه دارد که اطمینان از قابلیت اطمینان سیستم‌های حساس را فراهم می‌کند.
مزایا:
معایب:
سیستم باسبار اتصال H را می‌توان راه‌حلی ترکیبی برای سیستم‌هایی دانست که به قابلیت اطمینان و انعطاف‌پذیری بالا نیاز دارند. چیدمان آن به شکل حرف “H” است و بهترین ویژگی‌های افزونگی و کارایی را با هم ترکیب می‌کند.
نحوه کار: نقطه اتصال مرکزی اجازه می‌دهد چند مدار به صورت روان در سیستم ادغام شوند و جریان برق به خوبی در سراسر سیستم حرکت کند. این سیستم به‌ویژه برای محیط‌هایی که خاموشی مجاز نیست، مفید است.
مزایا:
معایب:
سیستم باسبار اتصال بلوکی برای تنظیمات ماژولار است که در آن قابلیت توسعه و مدیریت آسان اهمیت دارد. این سیستم توزیع برق را به بلوک‌های جداگانه تقسیم می‌کند که هر کدام بارهای خاصی را تأمین می‌کنند.
نحوه کار: برق از طریق بلوک‌های به هم متصل جریان می‌یابد که مدیریت و ایزوله کردن بخش‌های مختلف را در هنگام نگهداری یا ارتقاء آسان‌تر می‌کند.
مزایا:
معایب:
وقتی صحبت از باسبارها می‌شود، جنس مواد خیلی مهم است. دو گزینه اصلی مس و آلومینیوم هستند که هرکدام مزایای خاص خود را بسته به کاربرد ارائه می‌دهند. بیایید این موارد را بررسی کنیم تا بتوانید انتخاب هوشمندانه‌ای داشته باشید.

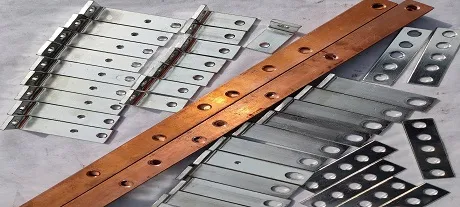

مواد مورد استفاده در باسبارها
مس به عنوان استاندارد طلایی (یا بهتر است بگوییم «استاندارد مسی») برای رسانایی شناخته می‌شود. این فلز فوق‌العاده کارآمد در انتقال جریان الکتریکی است و برای سیستم‌های با کارایی بالا بسیار مناسب است. علاوه بر رسانایی، مس مقاومت بالایی در برابر خوردگی و دوام بسیار خوبی دارد، به طوری که می‌تواند در محیط‌های سخت بدون کاهش کارایی مقاومت کند.
اما یک نکته منفی هم دارد: مس سنگین‌تر و گران‌تر است. در حالی که عملکرد بی‌نظیری ارائه می‌دهد، ممکن است همیشه انتخاب اقتصادی‌ترین گزینه نباشد، به خصوص برای نصب‌های بزرگ‌مقیاس.
آلومینیوم اما بیشتر روی سبک بودن و مقرون به صرفه بودن تمرکز دارد. وزن آن تا ۷۰٪ کمتر از مس است که باعث می‌شود حمل و نصب آن راحت‌تر و ارزان‌تر باشد. همچنین به دلیل اینکه بازیافت آن آسان‌تر است و مصرف انرژی کمتری در فرایند بازیافت دارد، از نظر زیست‌محیطی بهتر است.
با این حال، رسانایی آلومینیوم کمتر از مس است. برای رسیدن به همان کارایی مس، باسبارهای آلومینیومی باید سطح بیشتری داشته باشند که ممکن است باعث حجیم‌تر شدن آنها شود.
چرا باسبارهای الکتریکی به یک راه‌حل محبوب برای سیستم‌های توزیع برق تبدیل شده‌اند؟ چون مزایای زیادی دارند که مدیریت برق را ساده‌تر، ایمن‌تر و کارآمدتر می‌کنند. در ادامه مهم‌ترین مزایا را بررسی می‌کنیم:
باسبارها جریان برق را ساماندهی می‌کنند و نیاز به سیم‌کشی پیچیده و درهم را حذف می‌کنند. با متمرکز کردن اتصالات، حتی سیستم‌های پیچیده برق را آسان‌تر مدیریت و نگهداری می‌کنند.
باسبارها در بلندمدت انتخابی مقرون به صرفه هستند. زمان نصب و هزینه مواد را کاهش می‌دهند و طراحی کم‌نگهداری آنها باعث صرفه‌جویی در هزینه تعمیرات و نگهداری می‌شود.
بر خلاف سیم‌کشی سنتی، باسبارها معمولاً دارای روکش مقاوم در برابر جوندگان هستند و می‌توانند جریان‌های بالا را بدون داغ شدن تحمل کنند. این موضوع آنها را به گزینه‌ای ایمن‌تر، به خصوص در محیط‌های حساس تبدیل می‌کند.
یکی از ویژگی‌های برجسته باسبارها سازگاری آن‌هاست. اگر بخواهید سیستم را گسترش دهید یا مدار جدیدی اضافه کنید، می‌توانید به آسانی تغییرات را بدون نیاز به بازسازی کامل انجام دهید.
باسبارها کوچک ولی قدرتمند هستند. آنها جریان‌های بزرگ را کنترل می‌کنند و فضای کمتری نسبت به سیم‌کشی‌های سنتی اشغال می‌کنند که این برای سیستم‌های با ظرفیت بالا و فضای محدود ایده‌آل است.
هر دو نوع باسبار مسی و آلومینیومی به شدت قابل بازیافت هستند و این باعث می‌شود انتخابی سبزتر برای توزیع برق باشند. آلومینیوم به خصوص به خاطر ردپای زیست‌محیطی کمترش در فرایند بازیافت متمایز است.
با وجود مزایای زیاد، باسبارها چالش‌هایی هم دارند که باید در نظر گرفت. بیایید نگاهی به معایب آنها بیندازیم تا تصمیم‌گیری آگاهانه‌تری داشته باشید:
باسبارها معمولاً نیاز به سرمایه‌گذاری اولیه بیشتری نسبت به سیستم‌های سیم‌کشی سنتی دارند. این هزینه شامل مواد، نصب و قطعات تخصصی مثل کلیدهای قطع و ایزولاتورها می‌شود. با این حال، صرفه‌جویی بلندمدت در نگهداری و کارایی می‌تواند این هزینه اولیه را جبران کند.
برخی سیستم‌ها، مثل سیستم‌های حلقه‌ای باسبار، طراحی فنی پیچیده‌ای دارند. این طراحی‌های پیچیده نیازمند برنامه‌ریزی دقیق و نصب ماهرانه هستند تا عملکرد و قابلیت اطمینان تضمین شود.
برای سیستم‌هایی با جریان‌های بالا، باسبارها باید بزرگ‌تر باشند تا به صورت ایمن بار را تحمل کنند. این موضوع ممکن است به فضای قابل توجهی نیاز داشته باشد، مخصوصاً در سیستم‌های آلومینیومی که نسبت به مس حجیم‌تر هستند.
در حالی که باسبارها معمولاً کم‌نیاز به نگهداری هستند، برخی پیکربندی‌ها مثل سیستم‌های دوگانه باسبار ممکن است هزینه نگهداری بالاتری داشته باشند. پیچیدگی بیشتر این سیستم‌ها ممکن است نیاز به بازرسی و تعمیرات مکرر داشته باشد که هزینه‌های عملیاتی را افزایش می‌دهد.
باسبارهای الکتریکی فقط چندمنظوره نیستند — آنها همه جا حضور دارند! از کارخانه‌های صنعتی گرفته تا مراکز فناوری پیشرفته، باسبارها نقش بسیار مهمی در جریان بدون مشکل برق ایفا می‌کنند. بیایید ببینیم کجا بیشتر استفاده می‌شوند.
کاربردهای باسبارهای الکتریکی
باسبارها در کارخانه‌ها، مراکز داده و فروشگاه‌ها بسیار حیاتی هستند، جایی که توزیع برق باید هم قابل اعتماد و هم قابل توسعه باشد. توانایی آنها در مدیریت جریان‌های بالا در کنار ساده‌سازی اتصالات، آنها را به ستون فقرات عملیات‌های بزرگ تبدیل می‌کند.
در سوییچ‌یاردهای ولتاژ بالا و بانک‌های باتری ولتاژ پایین، باسبارها راه‌حل اصلی برای مدیریت ورودی و خروجی برق به شکل مؤثر هستند. طراحی فشرده آنها به بهینه‌سازی فضا بدون کاهش عملکرد کمک می‌کند.

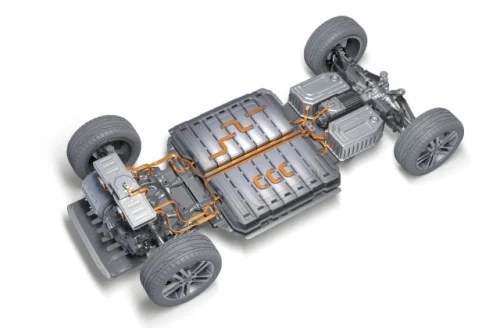

از خودروهای الکتریکی و اتوماسیون خودروها و هیبریدی گرفته تا تجهیزات نظامی، باسبارها به دلیل وزن سبک و ویژگی‌های انرژی‌صرفه‌جویی‌شان به طور فزاینده‌ای مورد استفاده قرار می‌گیرند. آنها مناسب برای کاربردهایی هستند که نیاز به توان بالا در فضاهای فشرده دارند.
با حرکت جهان به سمت انرژی خورشیدی و بادی، باسبارها در مدیریت تولید و توزیع برق به طور مؤثر غیرقابل جایگزین شده‌اند. توانایی آنها در کاهش اتلاف انرژی یک مزیت بزرگ برای سیستم‌های دوستدار محیط زیست است.
برخی انواع باسبارها برای نیازهای خاص طراحی شده‌اند:
در توزیع برق، هم باسبارها و هم کابل‌ها وظیفه را انجام می‌دهند، اما باسبارها مزایای مشخصی دارند.
برخلاف کابل‌ها، باسبارها برای مدیریت جریان‌های بالاتر با بازده بیشتر طراحی شده‌اند، با دفع حرارت بهتر و اتلاف انرژی کمتر. آنها همچنین جمع‌وجورتر هستند و فضای بیشتری را در مکان‌های شلوغ مثل کارخانه‌ها یا مراکز داده صرفه‌جویی می‌کنند. علاوه بر این، طراحی ماژولار آنها ارتقاء یا تغییر را آسان‌تر می‌کند، در حالی که کابل‌ها معمولاً نیاز به بازسازی گسترده سیم‌کشی دارند.
باسبارها همچنین ایمن‌ترند، به دلیل قاب مقاوم و ضد جوندگان که از آسیب محافظت می‌کند. در حالی که کابل‌ها ممکن است برای سیستم‌های کوچکتر ارزان‌تر باشند، باسبارها ارزش بلندمدت بهتری برای نصب‌های بزرگ یا پیچیده ارائه می‌دهند.

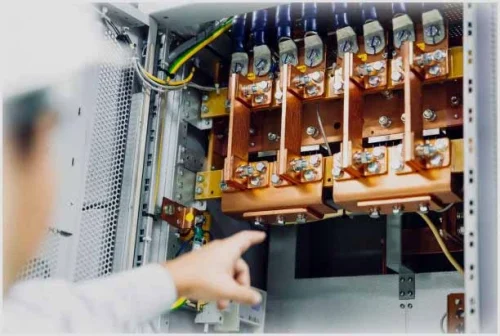

روش های انتخاب درست باسبار(شینه)
انتخاب باسبار مناسب برای سیستم شما نیازمند ارزیابی چند عامل حیاتی است. بیایید آنها را بررسی کنیم تا بهترین انتخاب را داشته باشید:
ابتدا باید نیازهای قدرت سیستم خود را مشخص کنید. سیستم‌های با ولتاژ یا جریان بالا نیاز به باسبارهایی با ظرفیت بزرگ‌تر دارند تا عملکرد ایمن و موثری را تضمین کنند.
اگر فضای محدودی در اختیار دارید، بهتر است از باسبارهای با طراحی جمع‌وجور استفاده کنید. باسبارهای مسی معمولاً برای همان میزان رسانایی، کوچکتر از آلومینیومی هستند و برای نصب در فضاهای تنگ ایده‌آل‌اند.
اگر بودجه کافی دارید، سرمایه‌گذاری روی مواد با کیفیت بالاتر مانند مس می‌تواند هزینه‌های نگهداری را در طول زمان کاهش دهد. برای پروژه‌های حساس به هزینه، آلومینیوم تعادل خوبی بین عملکرد و مقرون به صرفه بودن ارائه می‌دهد.
هدف سیستم خود را در نظر بگیرید. برای سیستم‌هایی که به افزونگی (Redundancy) یا ارتقاهای مکرر نیاز دارند، پیکربندی‌هایی مانند باسبارهای دوگانه یا حلقوی، انعطاف‌پذیری و قابلیت اطمینان بیشتری فراهم می‌کنند.
مس رسانایی بالاتر و دوام بیشتری دارد که آن را برای سیستم‌های با عملکرد بالا ایده‌آل می‌کند، اما سنگین‌تر و گران‌تر است. آلومینیوم سبک‌تر و مقرون به صرفه‌تر است و برای پروژه‌هایی با محدودیت بودجه گزینه مناسبی محسوب می‌شود.
باسبارها همراه با قطع‌کننده‌های مدار (بیمتال یا کلید مینیاتوری) و جداکننده‌ها (ایزولاتورها) کار می‌کنند تا اضافه بارها را به‌صورت ایمن مدیریت کنند. اگر سیستم اضافه بار را شناسایی کند، قطع‌کننده مدار عمل کرده و بخش آسیب‌دیده را جدا می‌کند تا از خسارت جلوگیری شود. طراحی صحیح و انتخاب مواد مناسب نیز به باسبار کمک می‌کند تا بتواند پیک‌های موقتی جریان را بدون کاهش عملکرد تحمل کند.
طول عمر باسبار به جنس آن، نحوه استفاده و نگهداری بستگی دارد. باسبارهای مسی به دلیل دوام بالاتر می‌توانند دهه‌ها عمر کنند، در حالی که باسبارهای آلومینیومی کمی کمتر مقاوم هستند اما همچنان قابل اعتماد باقی می‌مانند.
قطعاً! باسبارها به طور فزاینده‌ای در سیستم‌های انرژی خورشیدی و بادی استفاده می‌شوند، زیرا توانایی مدیریت بارهای جریان بالا را با کارایی بالا دارند. طراحی آنها باعث کاهش اتلاف انرژی می‌شود و همین موضوع باسبارها را به جزء کلیدی در توزیع پایدار انرژی تبدیل کرده است.
نگهداری سیستم باسبار در صورتی که به‌صورت منظم انجام شود، ساده است. با برنامه‌ریزی بازرسی‌های دوره‌ای، نشانه‌های فرسودگی یا اتصالات شل را بررسی کنید. باسبارها را تمیز نگه دارید تا آلودگی یا اکسیداسیون، به‌خصوص در محیط‌های بیرونی، حذف شود. از کانکتورهای مناسب استفاده کنید و از اضافه‌بار سیستم خودداری کنید تا عملکرد و ایمنی حفظ شود.
باسبارهای الکتریکی، تغییر دهنده بازی در سیستم‌های توزیع برق امروزی هستند. آنها جریان برق را ساده‌تر کرده، مشکلات نگهداری را کاهش می‌دهند و بهره‌وری و انعطاف‌پذیری بی‌نظیری را فراهم می‌کنند. چه در حال مدیریت یک کارخانه، یک سیستم انرژی تجدیدپذیر یا یک مرکز داده باشید، باسبارها عملیات را ساده کرده و فضای ارزشمندی را صرفه‌جویی می‌کنند.
هنگام انتخاب بین باسبارهای مسی و آلومینیومی، نیازهای قدرت سیستم، بودجه و دوام را در نظر بگیرید. مس در سیستم‌های با عملکرد بالا برجسته است، در حالی که آلومینیوم گزینه‌ای مقرون‌به‌صرفه و سبک وزن است. همچنین فراموش نکنید که هنگام انتخاب باسبار مناسب، نیازهای ولتاژ و محدودیت‌های فضایی سیستم خود را نیز بسنجید.
البته باسبارها چالش‌هایی نیز دارند — مانند هزینه‌های اولیه بالاتر و پیچیدگی در برخی پیکربندی‌ها — اما مزایای بلندمدت آنها به مراتب بیشتر از این موانع است. با برنامه‌ریزی و نگهداری صحیح، باسبارها توزیع برق ایمن، کارآمد و آماده برای آینده را تضمین می‌کنند.
