کانوایر هوایی پاور اند فری Power &Free چیست؟
کانوایر هوایی Power &Free یا پاور اند فری نوارنقاله ای می باشد که جهت انتقال مواد یا کالا به صورت هوایی مورداستفاده قرار می گیرد. آنها معمولاً برای انتقال قطعات در طول یک خط مونتاژ از یک فرآیند به فرآیند دیگر استفاده می شوند. این کانوایر از دو ریل تشکیل شده است. ریل فوقانی یک مونوریل است که به صورت Power مورد استفاده قرار می گیرد. ریل تحتانی ریل free است که در زمانی که اپراتور تصمیم بگیرد به سیستم بالایی متصل می شود. قطعه در ریل Free قابلیت حرکت، توقف و حرکت مجدد به علاوه ی تغییر مسیر را دارا می باشد.
کانوایر هوایی Power &Free نیز به محصول امکان می دهند در طول مسیر نوار نقاله بافر شود. زیرا آنها به قطعات اجازه می دهند تا به طور خودکار متوقف شوند و به عنوان نیروی مورد نیاز راه اندازی شوند و سیستم های کانوایر هوایی Power &Free بسیار متنوع هستند.
برخلاف سیستم‌های نوار نقاله مونوریل با حرکت مداوم، کانوایر پاور اند فری Power &Free توانایی منحصر به فردی را برای متوقف کردن بارهای جداگانه بدون توقف کل خط تولید فراهم می‌کنند. کانوایر پاور اند فری Power &Free طراحی شده به وسیله شرکت فریان طیف گسترده ای از ویژگی ها را ارائه می دهند که برای به حداکثر رساندن ظرفیت تولید شما طراحی شده اند از جمله:
- سرعت زنجیره متغیر
- نمایه سازی با سرعت بالا
- ذخیره سازی آنلاین
- سازگاری با تغییرات ارتفاع

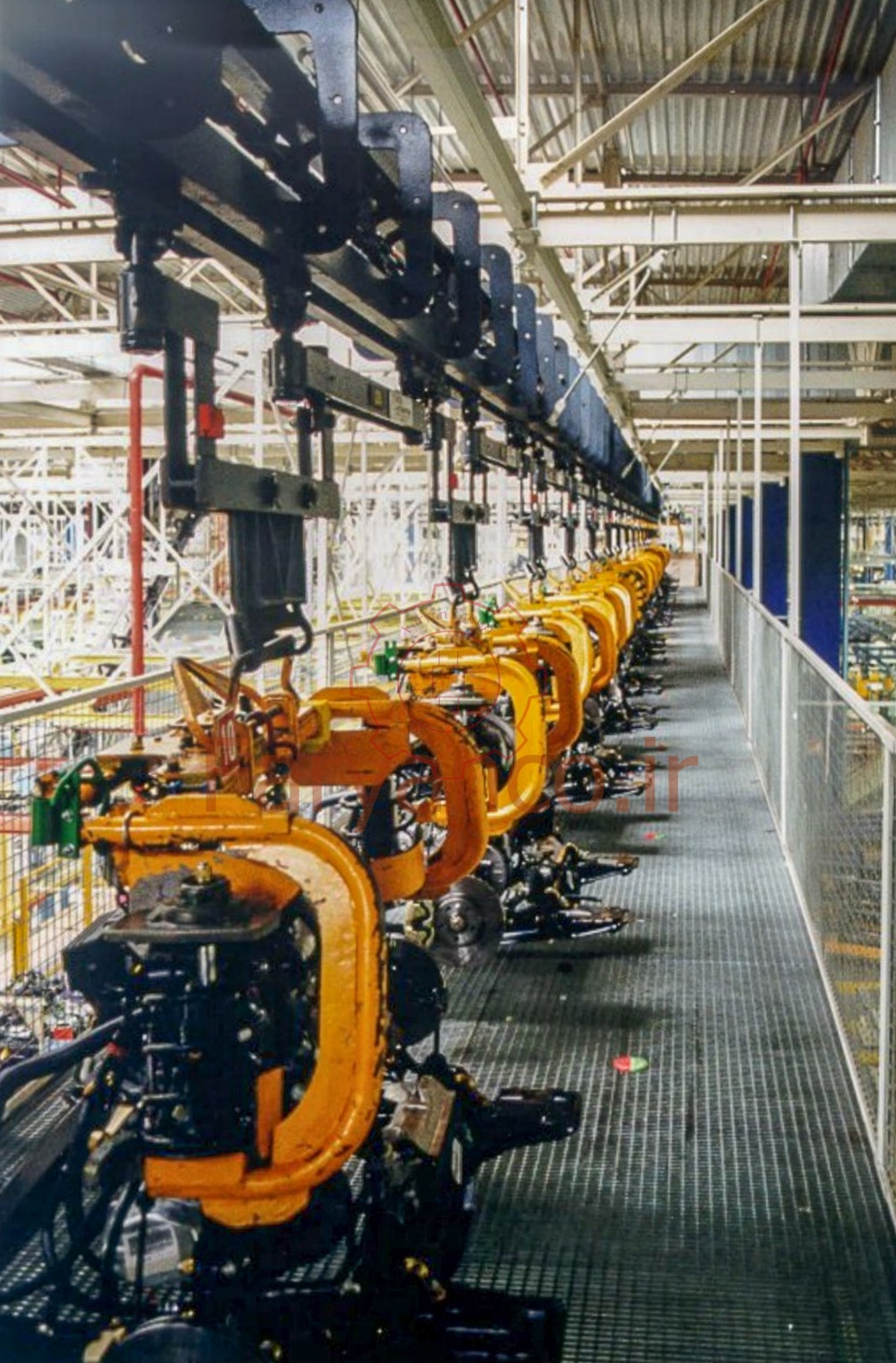

نمایی از کانوایر هوایی پاور اند فری Power &Free
کانوایر هوایی پاور اند فری Power &Free چگونه کار می کند؟
نوار نقاله های Power و Free دارای دو ریل هستند که یک ریل بالای دیگری قرار دارد. در یک ریل که به عنوان ریل power یا “قدرت” شناخته می شود، یک زنجیر وصل شده است. ریل پاور کانوایر به طور مداوم کار می کند. در مسیر دوم، می توانید بارهایی را که نوار نقاله حمل می کند از طریق میله های بار و چرخ دستی(trolley) وصل کنید. این مسیر دوم به عنوان “مسیر آزاد” یا Free کانوایر شناخته می شود. دستگاه‌های مکانیکی کوچکی به نام «پوشر داگ» را با افزایش‌های منظم در طول زنجیره متحرک مشخص خواهند کرد. هدف «پوشر داگ» فشار دادن چرخ دستی(Trolley) های freeدر امتداد مسیر نوار نقاله است. به شرطی که مسیر جلویی از سایر چرخ دستی ها یا مکان های توقف مکانیکی آزاد باشد، چرخ دستی های free همراه با «پوشر داگ» با همان سرعت زنجیر power حرکت می کنند.
در حین کار، هنگامی که یک چرخ دستی با حامل دیگری روبرو می شود، سیستم free به طور خودکار چرخ دستی را جدا می کند. این اجازه می دهد تا زنجیره powerبه کار خود ادامه دهد. به این ترتیب، چرخ دستی های free می توانند در نقاط مختلف سیستم نوار نقاله متوقف و شروع به کار کنند. بارهای روی نوار نقاله همچنین می توانند در صورت لزوم جمع شوند (به عنوان مثال با هم جمع شوند) یا می توان آنها را از هم جدا کرد تا یک به یک با استفاده از یک جک پنوماتیک که چرخ دستی های آزاد را متوقف می کند.
هر لود را تقریباً در هر مکانی در طول خط می توان شروع و متوقف کرد

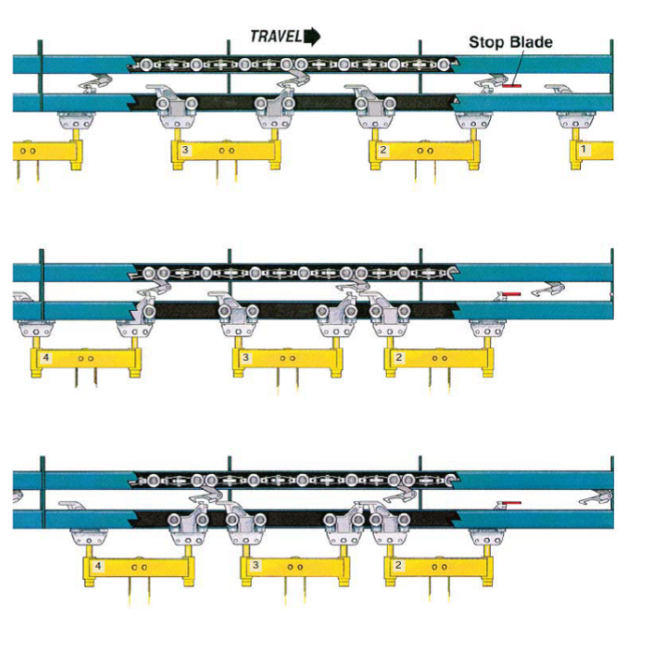

در نتیجه، چرخ‌های نقاله power و free می‌توانند به هر یک از بارهای نوار نقاله اجازه توقف و شروع به کار را بدهند. آنها می توانند در کنار هم جمع شوند و سپس دوباره به شیوه ای کنترل شده از هم جدا شوند. علاوه بر این، این سیستم می تواند شامل چرخش های افقی، چرخش های عمودی (تغییر ارتفاع) و سوئیچ هایی برای ارسال برخی از چرخ دستی ها در یک جهت و برخی دیگر در جهت متفاوت باشد. بسیاری از نوار نقاله های Power &Free نیز دارای دو یا چند زنجیر هستند که چرخ دستی های free را در اطراف سیستم نوار نقاله می کشند. در مناطق تولید، زنجیر ممکن است به آرامی بر روی یک “زنجیره سرعت تولید” حرکت کند و سپس چرخ دستی آزاد می تواند به سرعت بالا منتقل شود. این زنجیر با سرعت بالا می تواند بارهای نوار نقاله را به سرعت به مناطق تحویل مورد نیاز منتقل کند. نمودار زیر نحوه تعامل پوشر با چرخ دستی های free را نشان می دهد:
ارتباط ریل های در ریل هواییpower و free
نوار نقاله های بدون برق به طور کلی بخشی از خانواده سیستم های نوار نقاله هوایی در نظر گرفته می شوند. ابتدایی ترین سیستم کانوایر هوایی، سیستم فشار دستی است (با یک چرخ دستی در یک پرتو I یا مسیر محصور). هنگامی که یک موتور و زنجیر به سیستم اضافه می‌شود، این نوار نقاله‌ها می‌توانند به طور مداوم حرکت کنند یا با حرکت قطعات همراه با زنجیر متوقف/شروع شوند (indexing mode). در نهایت، سیستم‌های نوار نقاله Power و Free از خانواده نوار نقاله‌های هوایی بسیار مفید هستند، زیرا بارها می‌توانند با زنجیره متحرک درگیر و جدا شوند. اگرچه ما آنها را در گروه نوار نقاله های هوایی می دانیم، نوار نقاله های Power &Free می توانند هنگام نصب در کف کارخانه نیز استفاده شوند. در این حالت به عنوان نقاله های Power &Free وارون شناخته می شوند. آنها همچنین به عنوان کانوایر Power Free بدون برق یا کانوایر Power &Free شناخته می شوند.
انواع سیستم های کانوایر Power &Free
- کانوایر Power &Free از نوع I-Beam
- کانوایر Power &Free از نوع مسیر محصور
- کانوایر Power &Free از نوع I-beam وارون
- کانوایر Power &Free از نوع ریل محصور وارون
- کانوایر Power &Free از نوع Over-Under
- کانوایر Power &Free از نوع Over-Under پشت سر هم(Tandem)
مزایای سیستم های کانوایر هوایی Power &Free چیست؟
از آنجایی که نوار نقاله های Power &Free بسیاری از مزایای سایر انواع نوار نقاله و سیستم های نوار نقاله را با معایب نسبتا کمی ترکیب می کنند، مدت هاست که اولین انتخاب برای صنعت خودروسازی و سایر صنایعی بوده اند که حجم بالا، دوام و قابلیت اطمینان بالا بسیار مهم است. در مقایسه با سایر فناوری‌های نوار نقاله هوایی، سیستم‌های Power &Free عموماً دارای موتورهای بسیار کمتر و قطعات متحرک بسیار کمتری هستند که ممکن است خراب شوند. سیستم‌های برق و کنترل برای نقاله‌های Power &Free معمولاً بسیار ساده‌تر از کانوایرهای اصطکاکی یا سیستم‌های مونوریل برقی هستند.
جکهای پنوماتیک ساده (سیلندرهای هوا) را می توان در امتداد خط در هر مکانی قرار داد که حامل ها باید متوقف شوند و پس از آماده شدن برای حرکت دوباره آزاد شوند. در صورت تغییر نیازهای مشتری، این ایستگاه های پنوماتیکی را می توان به راحتی در صورت لزوم جابه جا کرد. سیستم طراحی شده تیم ما که به چرخ دستی‌ها(trolley) اجازه می‌دهد جمع شوند و جدا شوند، هوش مکانیکی بی‌نظیر با بسیاری از انواع نوار نقاله دیگر فراهم می‌کند.
هزینه کانوایر Power &Free چقدر است؟
هر کاربرد دارای ملاحظات منحصر به فرد خود مانند وزن قطعه، طول نوار نقاله و پیچیدگی سیستم است. به طور کلی، نوار نقاله های Power و Free هزینه بیشتری نسبت به نوار نقاله های سقفی به سبک فشار دستی یا مونوریل دارند، زیرا آنها دو مسیر دارند و زنجیر و چرخ دستی ها پیچیده تر هستند. با این حال، در مقایسه با سایر نوار نقاله های سبک هوایی که عملکردهای مشابهی دارند، نوار نقاله های Power و Free معمولا مقرون به صرفه ترین هستند. در مقایسه با سیستم های درایو اصطکاکی، نوار نقاله های Power و Free دارای موتورها و کنترل های بسیار کمتری هستند. در مقایسه با سیستم های مونوریل برقی (EMS) یا Electrified Monorail Systems، نوار نقاله های Power &Free معمولاً ۲۰ تا ۳۰ درصد هزینه کل نصب شده کمتری دارند.
سیستم های نوار نقاله P&F: استفاده در محیط های خشن یا ویژه
کانوایر های Power &Free به طور معمول در محیط های خشن،از جمله جابه جایی بدنه خودرو، کوره های رنگ، بالای مخازن غوطه وری و در سراسر تاسیسات پیش تصفیه رنگ استفاده می شوند. در صورت لزوم می توان از پوشش مخصوص و طراحی حامل برای جلوگیری از فرود آمدن هرگونه چکه از زنجیره روی محصول استفاده کرد. عوامل نصب، ارائه تخمین‌های را دشوار می‌سازد، زیرا ساختار پشتیبانی برای نوار نقاله‌های Power و Free می‌تواند یا از کف نصب شود (روی ستون‌های نصب شده روی زمین) یا از بالا پشتیبانی شود. هنگامی که مسیر نوار نقاله از مناطق تولید عبور می کند، ایجاد حفاظت از قطعات در حال سقوط برای کارکنانی که در زیر کار می کنند معمول است. این محافظ می تواند مانند شبکه های ایمنی ساده باشد، اما به طور معمول ساختارهای «سبد» مشبک سیمی است . بسته به ترجیح مشتری، این محافظ ممکن است به اندازه کافی قوی باشد تا کارکنان تعمیر و نگهداری بتوانند در داخل سازه راه بروند یا می تواند ساده تر و سبک تر باشد. مقررات
OSHA معمولاً حداقل به نوعی محافظت برای کل مسیر زیر مناطق بارگذاری شده نوار نقاله نیاز دارند.
